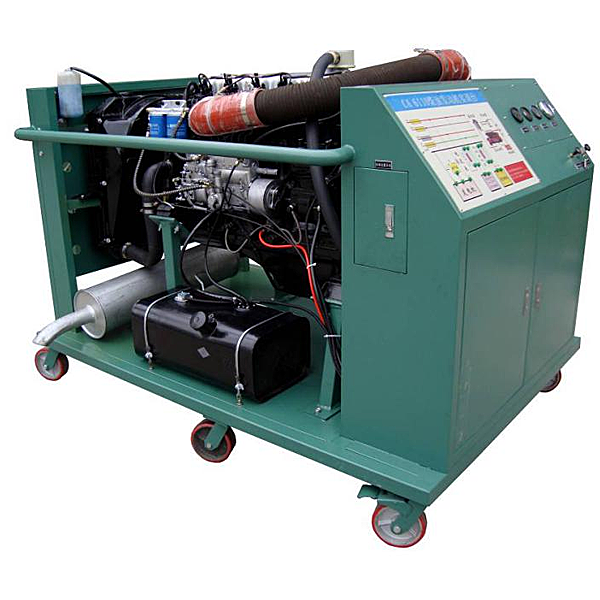

WD615柴油发动机运行实验台

WD615柴油发动机运行实训台,电动汽车动力电池系统实训台

一、设备简介
该设备应用翻新WD615柴油发动机为基础，可运行发动机，实行起动、加快速度、减慢速度等工况的实践实操，真实展示普通柴油发动机的包括构造和作业过程。
二、功能特别点
1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的包括构造和作业过程。
2.实训台实操实操操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操实操操作面板打印有永不褪色的彩色电子线路图；学员可直观对照电子线路图和柴油发动机实物，认知和解析控制系统的作业原理。
3.实训台实操实操操作面板上装配备装备装备有汽车仪表，可就地就地就地实时显露发动机转动速度、水温、机油压力灯、充电指示灯等功能数值改变。
4.实训台实操实操操作面板上装配备装备装备有检验测量试验端子、可直接在实操实操操作面板上检验测量试验各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压（V）（V）（V）、电流（A）（A）（A）、信号等。
5.实训台配备装备装备装备有油门控制装置，可便利对发动机加快速度减慢速度。
6.实训台配备装备装备装备有电源总开关、水箱防护罩、飞轮防护罩等装配保护装置。
7.实训台底座应用钢构造焊接，表面应用喷烤漆工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
8.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）




WD615柴油发动机运行实训台,电动汽车动力电池系统实训台

一.设备简介

选用新能源车辆 磷酸铁锂 动力电池包，单体电池（3.2V20AH，共24串），带CAN总线的一体机BMS电池管理系统，有被动均衡功能；真实地呈现了磷酸铁锂动力电池包核心零部位件之间的连接控制关系、装配位置和运行功能数值，以及高压系统安全注意事项，并培养学员对磷酸铁锂动力电池包(BMS)故障解析和处置整理能力。适用来理解与检验电动汽车的动力电池功能数值实行就地就地就地实时监控、故障诊断、SOC估算、短路保护、绝缘检验测量试验、充放电控制、均衡等功能，并经过CAN总线的方法与带CAN通讯的车载充电动机实行信息交互，保障电动汽车高效、可靠、安全运行的BMS教学实训实训。

二.功能特别点

1.真实可运行的新能源动力电池充放电总成，充分展示各主要零部位件包括构造和逻辑控制关系。

2.各主要部位件装配在实训台上，电气连接方法与实车相同，可以便利拆卸，让学员在拆卸装配连线过程掌控把握高压系统零部位件拆卸装配要点和安全保护。

3.BMS电池管理系统带被动均衡功能，带开关控制保护（单体断线、短路、过压、欠压、过流、过温），与车载充电动机CAN通讯，经过BMS控制车载充电动机作业，估算SOC(荷电状态)等。

3.1设定有单体电压（V）（V）（V）数值收集、总电压（V）（V）（V）数值收集、电流（A）（A）（A）收集、温度（℃）（℃）收集。

3.2设定有完备的故障等级报警功能，含有概括电压（V）（V）（V）、电流（A）（A）（A）、温度（℃）（℃）等故障报警。

3.3设定有SOC估算功能。

3.4设定有充放电控制功能。

3.5设定有被动均衡管理功能。

3.6系统开关无源机械触点。

4.动力电池包显露器（7寸触摸屏）装配在实操实操操作面板上，可以查看充放电过程各项功能数值，掌控把握动力电池包充放电过程控制逻辑和主要部位件功能数值改变规律。

5.实训台配放电模型块，模仿车辆能量消耗过程，放电电流（A）（A）（A）大小可以选用动力电池包设定有新能源汽车机械维修开关，可以打开上盖查看；高压电器连接器均应用国标设备，功能可靠。

6.实训台配备装备装备装备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。

7.动力电池包输出线路另配机械断开式紧急开关，适用来紧急情况下很轻松断开主电源线路。

8.UV平实操实操操作面板喷绘彩色实操实操操作面板完整显露动力电池包，充电，放电作业原理图，并装配用检验测量试验端子，可就地就地就地实时检验测量试验各种状态下功能数值改变。

9.实训台由位移实训台(带原理实操实操操作面板)包括，实训台水平存放，装配主要零部位件；实训台下部装配4个脚轮，位移灵活，同时脚轮带自锁装置，可以固定位置。

10.配备装备装备装备故障设定和考核系统，故障点不少于15个。

11.设备框体构造应用40mm×40mm和40mm×80mm两种一体化全铝制型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便利位移。

12.配备装备装备装备线性放电负载系统，可以读取放电过程各项功能数值。

13.配备装备装备装备CAN诊断系统（含有概括软硬件），可以读取充放电过程各项功能数值及故障数值。

14.配套实训指导书等教学图纸文档实训指导书，完整讲述作业原理，实训内容，故障设定及解析等要点。
