电机与变压器示教陈列实训台

电动机与变压器示教陈列实训台,摇臂钻床电气实训台

一、基础简介
按照大、中专院校，按《电力学》、《电力拖动》、电动机控制》、《电动机修理》等教学图纸文档实训指导书及实训指导书设计一套电化设备，品种多，功能齐全，学员可按照教学图纸文档实训指导书及实训指导书需要查看、解析，大大提升解析电动机原理的能力，本陈列储物储物储物柜共分6储物储物储物柜及一台电脑解说控制台。
模型应用遥控随意选用实行单独演示，板面实操实操操作面板应用图表和文字说明直接制作在上面。演示形象逼真，运行可靠，工序技艺美观，使用本陈列储物储物储物柜可提升教学效果，节约学时是一套现代化机械课程教学实用设备。
二、主要特别点：

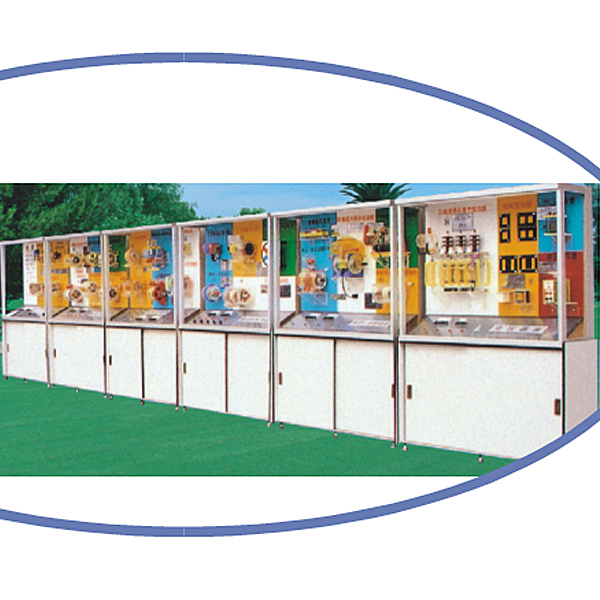

1、本陈列储物储物储物柜共分6个单体陈列储物储物储物柜包括，陈列储物储物储物柜体外观尺寸：1250×430×1780mm（长×宽×高）。
2、储物储物储物柜体应用SPCC冷扎板焊接而成，表面应用中温磷化喷塑制作，储物储物储物柜体刚性好。储物储物储物柜内陈列实操实操操作面板为超豪华铝塑夹层板，承载性好。板面附有必要的图表和文字说明，外观美观大方，经久耐用。
3、设定有多功能语音播放控制系统。语音解说同步演示，应用单独驱动由电脑或电子设备控制运行演示。控制应用单片机控制和遥控控制自动运行讲解、可顺序循环与重复播放运行，又能按照教学图纸文档实训指导书及实训指导书、教学需要而随意选用还是单独演示等。解说词播放在100平方房内声音宏亮。
4、储物储物储物柜顶部装备有照明日光灯，储物储物储物柜背设定有对开门，有利维护设备和便利维修。储物储物储物柜下部设定有储物储物储物柜箱，便利存放单个模型、实训箱及相关实训文档。储物储物储物柜底装备有万能转向轮，便利位移，符合人机工程要求。




电动机与变压器示教陈列实训台,摇臂钻床电气实训台

1、基础要求

摇臂钻床电气技能实训装置（半实物）多加了Z3040B摇臂钻床拟真半实物模型，经过连连接口把机床电气部分和机床的实物模型连接起来，将机床的各动作过程全部展现出来，更加真实，直观。

2、构造要求

1．Z3040B型摇臂钻床半实物拟真模型是参照实际Z3040B型摇臂钻床的功能，并按一定尺寸比例缩小的设计；

2．本套装置电气部分的实操，能完成Z3040B型 摇臂钻床各种动作，它含有概括：主轴正反转、摇臂升降等动作；

3．机床电气的全部接点，在装置的实操实操操作面板上全部设定了相应的测量试验点，便利学员检验测量试验判别，同时在实操实操操作面板下方还设定了故障排除开关；

4．半实物模型上所用电动机的电压（V）（V）（V）等级与实际使用的机床是完全相同；

5．经过故障设定，可以使学员能真实的理解到故障点与实际机床的联系，使学员掌控把握实际的电气线路维修保养的动手能力；

6.全部故障点设定均在控制实操实操操作面板后面，正面为实操面和电器元件。

3、实训内容要求

1．熟悉常用低压电器的机构、原理；

2．电子线路线路解析；

3．经过查看机床模型的动作，理解机床的实际动作；

4．经过测量找出线路中的故障点，对镗床的故障排除；

5．设定故障点，作为维修电工的技能考核装置。

故障设定：

1．照明不亮；

2．电源指示不亮；

3．主轴电动机M1点动；

4．主轴电动机M1不转；

5．时间继电器线圈断开；

6．立柱的夹紧失效；

7．限位开关故障；
