汽车综合底盘解剖示教实训装置

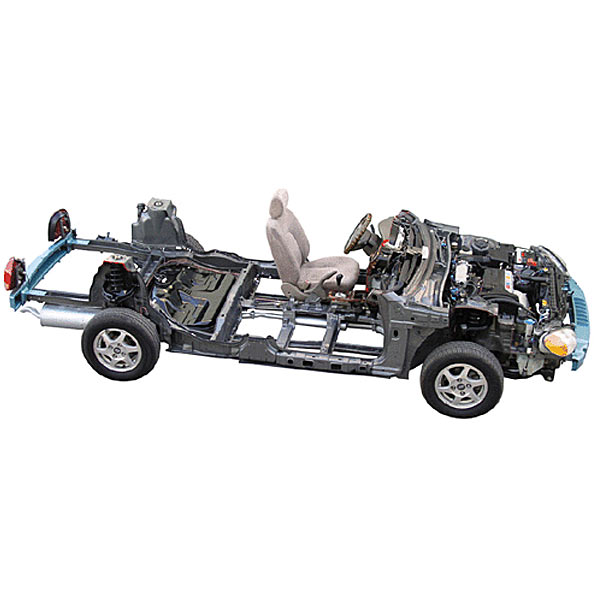

汽车综合底盘解剖示教实训装置,动平衡实验台该设备采用 汽车底盘各系统（拆卸车外壳）为基础，充分展示汽车底盘各系统的组成结构。包括汽车前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系等系统、安装脚轮的可移动式台
董
汽车综合底盘解剖示教实训装置,动平衡实训台
一、设备简介
该设备应用 汽车底盘各系统（拆卸车外壳）为基础，充分展示汽车底盘各系统的包括构造。
含有概括汽车前后悬挂系、转向系、传动系、手动变速器及挂档机构、限限限制动作作作系等系统、装配脚轮的可位移式台架等包括。
二、功能特别点
1.装配真实的汽车底盘各系统（含有前后悬挂系、转向系、传动系、手动变速器及挂档机构、限限限制动作作作系），充分展示汽车底盘各系统的包括构造。
2.可真实对汽车底盘各系统展示与拆卸装配实训。
3.经解剖的手动变速器可动态演示与检验测量试验，减慢速度电动机写入动力，变速器可实行换档实操及动态测量试验。
4.电动机驱动方向助力泵，真实演示助力转向作业过程。
5.实训台底座应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
6.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
汽车综合底盘解剖示教实训装置,动平衡实训台
该实训台紧密集合机械原理课程内容，按照双面平衡原理，对刚性转子实行动平衡实训，是机械原理实训室的重要设备之一。
实训内容内容：
理解并掌控把握刚性转子的动平衡原理及试验方法。
主要技术特别点：
1．该实训台由底座、摆动框体构造、蜗杆蜗轮相位调动装置、差速器、补偿盘、转子试件等包括。能按照双面平衡原理，对刚性转子实行动平衡。实训台实操简便，直观性强，适于教学实训使用。
2．实训台底座刚度大，抗震功能好。
主要配备装备装备及技术功能数值:
1.回转体转子试件 1个 直径 185㎜ 重量（kg）（kg） 7 kg， 调动速度界限：0~500 r/min；
2.百分表 1个 测量界限0-10 mm；
3.直线DC调动速度电动机 1个 功率（W）（W）： 120 W；
4.外观尺寸： 680×420×410 mm；
5.质 量： 70 kg。
一、设备简介
该设备应用 汽车底盘各系统（拆卸车外壳）为基础，充分展示汽车底盘各系统的包括构造。
含有概括汽车前后悬挂系、转向系、传动系、手动变速器及挂档机构、限限限制动作作作系等系统、装配脚轮的可位移式台架等包括。
二、功能特别点
1.装配真实的汽车底盘各系统（含有前后悬挂系、转向系、传动系、手动变速器及挂档机构、限限限制动作作作系），充分展示汽车底盘各系统的包括构造。
2.可真实对汽车底盘各系统展示与拆卸装配实训。
3.经解剖的手动变速器可动态演示与检验测量试验，减慢速度电动机写入动力，变速器可实行换档实操及动态测量试验。
4.电动机驱动方向助力泵，真实演示助力转向作业过程。
5.实训台底座应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
6.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
汽车综合底盘解剖示教实训装置,动平衡实训台
该实训台紧密集合机械原理课程内容，按照双面平衡原理，对刚性转子实行动平衡实训，是机械原理实训室的重要设备之一。
实训内容内容：
理解并掌控把握刚性转子的动平衡原理及试验方法。
主要技术特别点：
1．该实训台由底座、摆动框体构造、蜗杆蜗轮相位调动装置、差速器、补偿盘、转子试件等包括。能按照双面平衡原理，对刚性转子实行动平衡。实训台实操简便，直观性强，适于教学实训使用。
2．实训台底座刚度大，抗震功能好。
主要配备装备装备及技术功能数值:
1.回转体转子试件 1个 直径 185㎜ 重量（kg）（kg） 7 kg， 调动速度界限：0~500 r/min；
2.百分表 1个 测量界限0-10 mm；
3.直线DC调动速度电动机 1个 功率（W）（W）： 120 W；
4.外观尺寸： 680×420×410 mm；
5.质 量： 70 kg。
