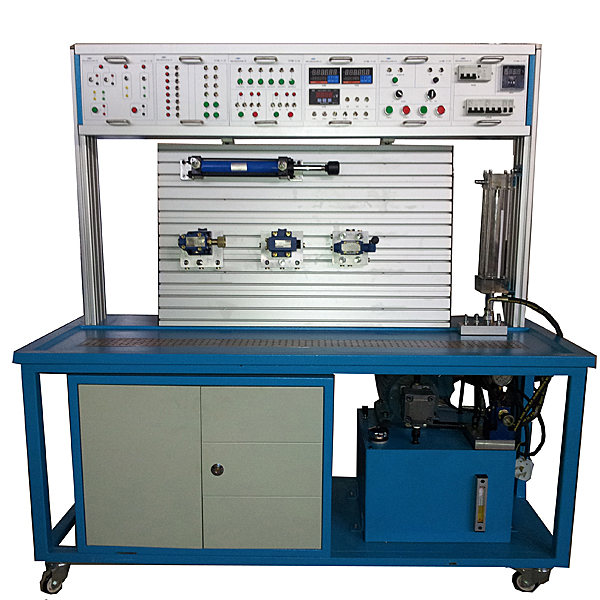

液压故障诊断检修实训装置

液压故障诊断检修实训装置,西门子1500PLC实训装置

液压技术已广泛应用来我国各个领域。由于液压系统是构造复杂而而且精密度高的机、电、液综合系统，液压故障诊断难度较大，常常成为企业生产顺行的重大障碍。本实训台将经过经经典型故障诊断处置整理传授正确思路、科学方法和先进经验，使学员能够掌控把握液压系统故障解析技巧，快速准确地找出故障所在。
一、实训内容
1、液压系统的常见故障诊断与处置整理实训；
2、基础线路集合、拼接实训。
3、常用液压元件的功能测量试验实训。
4、液压传动系统包括示范演示实训。
5、液压传动各元部位件构造及作业原理观摩、拆卸装配实训。
6、plc控制实训。
7、可编程序控制器（PLC）电气控制实训：机-电-液一体控制实训。
二、实训内容
1、常用液压元件的故障诊断实训
实训一：液压压力阀故障诊断与处置整理 1
实训二：液压压力阀故障诊断与处置整理2
实训三：液压换向阀故障诊断与解析1






液压故障诊断检修实训装置,西门子1500PLC实训装置

一、设备基础简介

可编程控制器实训装置集可编程逻辑控制器、编程系统、模仿控制实训箱式挂式模型块件、实物等于一体，可直观地实行plc的基础指令实训，多个应用广泛的PLC实际应用模仿实训和实物控制实训，同时也为了高层次的设计研发实训提供良好的条件。能完成多个电气控制实训。

本实训装置适合高职院校、职业学校的机电设备装配与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》等的实训教学。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、特别点：

1、装置应用集合套件式构造，更换实训模型块便捷，如需要拓展功能或研发新实训，只需添加实训模型块箱式挂式模型块件即可，永不淘汰。

2、应用西门子可编程序控制器，应用模型块化设计，可按照不一样的需要包括不一样的控制系统。

3、PLC主机的互联网教学实训：配备装备装备有RS485互联网通信（也可选用CC-Link通信，价格另议），教师端电脑（主站）分别跟PLC主机（从站）实行直接通信实训（即实行1：N通信），任一台PLC主机（主站）跟PLC主机（从站）实行直接通信实训（即实行N：N通信）。

三、技术功能

1、交流ACACAC电源：三相五线 AC 380 V±10% 50Hz；

2、温度（℃）（℃）：-10～50℃；环境湿度：≤90％无水珠凝结；

3、整机功耗：≤1.0 kVA；

4、安全保障功能：实训台桌面应用高绝缘、高强度、耐高温的材料。设定有接地保护、漏电保护功能，安全性符合相关的国标标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实训实训连接线

5、外观尺寸：1600mm×730mm×1700mm

6、虚拟多用表功能数值：
