渐开线齿轮范成实训台

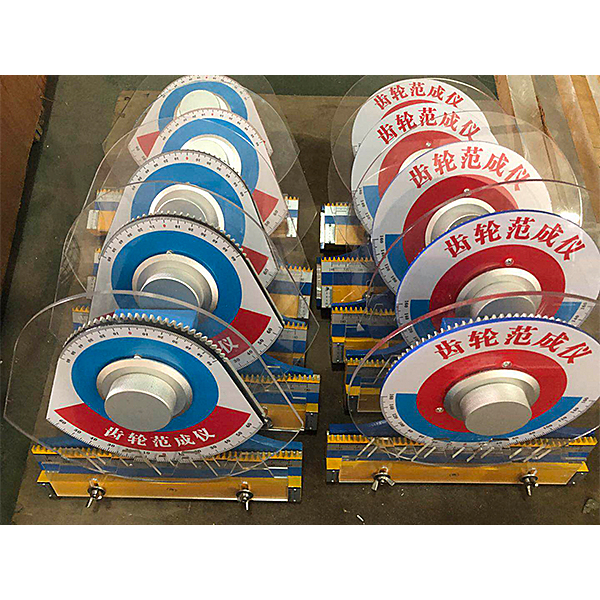

铝制齿轮范成仪用来机械原理（机械设计基础）课程开设的"渐开线齿轮范成实训"，理解渐开线齿轮轮廓形成过程和范成法加工原理，掌控把握渐开线产生根切和避免根切的方法，演示刀具变位对位齿形改变及对齿轮各功能数值的影响。

二、主要功能数值

1、配模数m=8 m=20齿条插齿刀各一把 2、外型尺寸：330x310x110同一模数m=2两扇形齿轮（Z1=135,Z2=80）
说明：同一齿轮的加工工量具可加工不一样齿数的齿轮。范成仪在人机的基础上实行精心设计大方美观。制作材料除加工插齿刀具外全部应用铝制制作。

渐开线齿轮范成实训台,晶闸管直线DC调动速度技能实训装置

一、基础简介

该装置应用通用的小容量（KV）（KV）（KV）晶闸管直线DC调动速度电子线路，主电子线路为一相桥式半控构造，系统应用电压（V）（V）（V）负反馈和电流（A）（A）（A）正反馈控制，并设定有电流（A）（A）（A）截止负反馈环节和串联微分校正互联网。该装置符合国家最新《职业标准》和中华人民共和国劳动与社会保障部最新颁发的“实训设备行业标准”，适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/高级实操考核和技能鉴定使用。

该装置留有拓展连连接口、漏电保护及专门的故障设定箱，可自备机组含有概括单闭环有静差直线DC调动速度控制系统，可按照教学、考核的要求随机设定故障点。

二、技术功能

1、写入电源：一相(220V+_10％50Hz)

2、交流ACACAC电源：一相AC220V50Hz

3、整流输出电压（V）（V）（V）：DC180V

4、最大输出电流（A）（A）（A）：DC2A

5、励磁电压（V）（V）（V）：DC180V

6、调动速度界限：D=10

7、静差率S小于或等于10%

8、作业环境温度（℃）（℃）界限-10℃至+40℃相对湿度小于85%（25℃）海拔小于4000米

9、装置容量（KV）（KV）（KV）小于1.5KVA

三、装置的基础配备装备装备

1．DMO1电源控制屏

（1）交流ACACAC电源：一相～220V电源(设定有输出短路保护)。

（2）直线DC电源：220V/0．5A直线DC励磁电源，为直线DC发电动机提供励磁电源。

（3）设定有隔离变压器一只，为人身安全提供了保障，同时也为示波器查看波动线提供了便利。

（3）测量式仪表

1)交流ACACAC电压（V）（V）（V）表一只：指示写入相电压（V）（V）（V），精确度1.0级

2)直线DC电压（V）（V）（V）表一只：镜面精密指针式直线DC电压（V）（V）（V）表(±300V，精确度1.0级

3)直线DC电流（A）（A）（A）表一只：带镜面精密指针式直线DC电流（A）（A）（A）表(±2A，精确度1.0级)

（4）故障设定箱：可设定不低于10个故障点。

（5）人身安全保护体系：电压（V）（V）（V）型漏电保护器，电流（A）（A）（A）型漏电保护装置，实训连接线及插头座，控制屏两侧设定有一相三极220V的电源插头座。
