空气绝热指数测定实验装置

空气绝热指数测量实训装置,大功率（W）（W）电动机电气实训装置

技术功能数值：

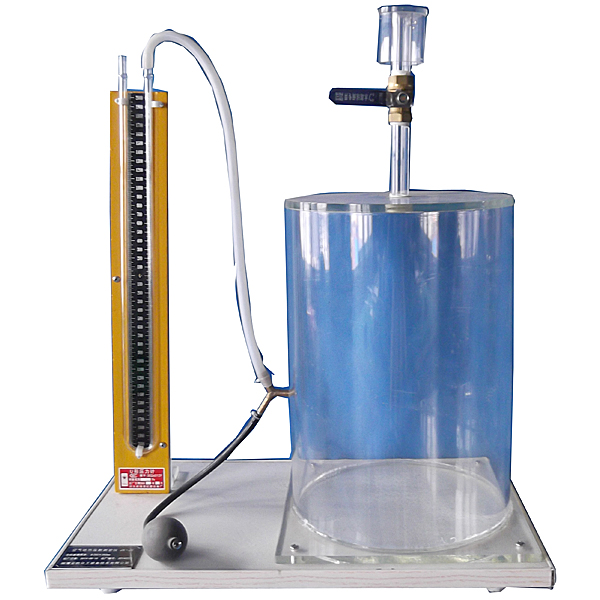

1、实训台本体尺寸Φ250×350mm，硬质透明玻璃材料，上配手动充气球。
2、压力计，±2000Pa U型压力计。
3、外观尺寸：600×300×500mm，外观为不锈钢支撑架。

实训目的：
查看和解析热力学系统的状态和过程特性。
熟悉以绝热膨胀、定容加热基础热力过程为作业原理的测量绝热指数实训。
经过对刚性容器充放气情况的查看与测量试验，经过课程课程课程理论解析，从而找出测量空气绝热指数的方法。能准确测量空气绝热指数。
主要配备装备装备：
有机玻璃加厚筒体、充气球、压力计、活塞、不锈钢实训台等。建筑大楼与智能楼宇电气装配虚拟拟真系统
基于unity3d设计，用户自行按照电脑配备装备装备选用不一样的交互界面大小，可选六级画质等级。系统内模型可实行360°旋转、放大、缩小、平移。系统使用过程有小助手提醒，内容如下：
A、湿式报警系统
1、系统基础简介：湿式报警系统基础简介
2、设备认知：设定有最佳视角、设备详情（显露该设备的简介或功能数值）、练习（内置6道选用题，选用正确与错误均有提醒）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制储物储物储物柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水浸浸浸池。




空气绝热指数测量实训装置,大功率（W）（W）电动机电气实训装置

一、装置特别点

1.各功能集合套件应用积木式构造，便利二次研发及功能拓展；

2.全部实训连线均在控制屏实操实操操作面板上连接即可，无需直接接触电动机，安全可靠性；

3.全部电动机均选用工业现场应用的2kW中小型功率（W）（W）电动机，能真实反映电动机本身特性；

4.该实训装置带有电压（V）（V）（V）型和电流（A）（A）（A）型漏电保护功能，保证实训进程中实操者的人生安全和设备的保护；

5.整套性强，从仪表器具仪表、专用电源、电动机机组、实训部位件及实训专用实训连接线等均配套齐全；配套件的功能、规格等紧密集合实训的要实行配备装备装备。

二、技术功能

1.写入电源：三相四线AC380V±10% 50Hz

2.作业环境：温度（℃）（℃）-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3.装置容量（KV）（KV）（KV）：≤6kVA

4.重量（kg）（kg）（kg）：750kg

5.外观尺寸：189cm×80cm×170cm

三、装置的基础配备装备装备

实训装置由控制屏、实训桌、交直线DC电源、测量仪表集合套件、负载集合套件、电动机机组、实训箱式挂式模型块件、实训实训连接线及备品备件等包括。

（1）交流ACACAC电源部分

提供三相0～450V可调交流ACACAC电源，同时可得到一相0～250V可调的交流ACACAC电源，配备装备装备有一台三相同轴联动自耦调压器（规格6kVA、0～450V）。可调交流ACACAC电源输出设定有短路保护装置，当相间、线间过电流（A）（A）（A）及直接短路均能起到保护。控制屏的供电由启停按钮实行控制，同时设定有漏电声光警报、过压保护、相序指示、缺相指示功能；配备装备装备有三只指针式交流ACACAC电压（V）（V）（V）表，经过变换开关，可指示三相电网电压（V）（V）（V）和三相调压电压（V）（V）（V）。

（2）直线DC电源部分

«双路直线DC电源：一路0～250V（3A）可控直线DC励磁电源（设定有欠励保护、过流、短路及过压保护声光警报功能），另一路0～250V(20A)可控直线DC稳压电枢电源（过流、短路及过压保护声光警报功能），设定有内部、外部两种控制模式，内部控制模式下，经过实操实操操作面板上的电位器来调动直线DC电压（V）（V）（V）输出；外部控制模式下，经过外加给定信号来控制直线DC电压（V）（V）（V）输出，可用来电动机闭环控制等实训；设定有一只直数字电压（V）（V）（V）表，经过开关变换，监示励磁电压（V）（V）（V）及电枢电压（V）（V）（V）输出。

同步电动机励磁电源：0～100V（4A），带短路保、过流保护功能。

（3）定时器兼报警记录仪(服务管理器)

应用蓝屏液晶显露器，中文菜单显露，直观、清晰；经过键控单元完成时间设定、定时报警设定、解除设定等实操、设定有切断电源及记录各种警报次数等功能。

（4）数字转动速度表：可显露0～3000r/min，应用编码盘测速，直接数字显露电动机的转动速度，同时输出模仿量电压（V）（V）（V）信号，用来速度反馈。
