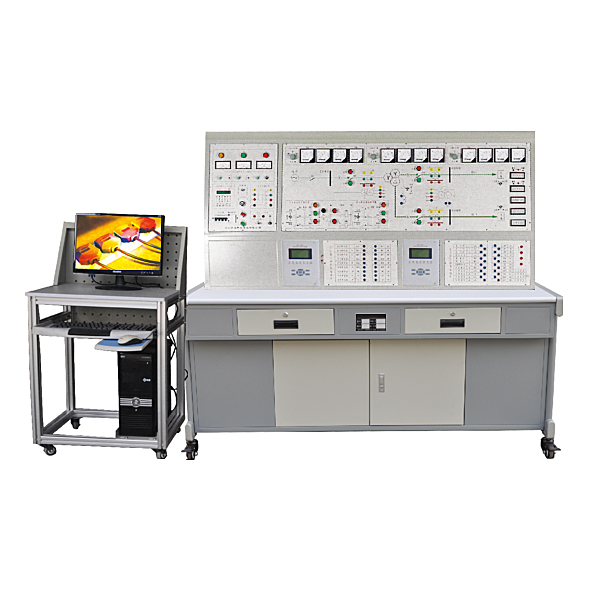

ZR-528 立式电工实训台

一、设备的特别点：
　　实训台设定有较完善的安全保障功能，较齐全的功能。电工、电气控制实训器件应用适应性强的模型块式箱式挂式模型块件；在实训屏上完成实训，实训方法灵活，动手能力强，实训连线接点接触可靠，符合不一样深度，不一样广度的教学要求。数电、模电在九孔通用电子线路板箱式挂式模型块件上完成，按照实训复杂程度选取箱式挂式模型块件个数，按照实训电子线路在通用电子线路板上拼插实训电子线路，实训元件制成透明创新模型块，直观性好，盒盖印有永不褪色元件符文号，线条清晰美观。盒体与盒盖集合应用较科学的压卡式构造，维修、更换元件拆卸装配便利。该实训台构造合理，学校可随时按需要增添新的模型块箱式挂式模型块件，灵活、经济。
二、适用界限：
　　适用来高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电子线路解析、模仿电子技术、数字电子线路、电气控制设备等课程实训。该设备是现有实训室设备的更新换代或新建、扩建实训室的理想设备，它的配备装备装备装备是学校上水平、上等级的重要标识。
三、实训台、实训屏和实训实操桌构造及功能：
1、实训台含有概括与功能
1.1.电源及功能数值
1.1.1写入电源:三相四线电源，写入时指示灯亮。
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流ACACAC电源，提供三相0～380V连续可调的交流ACACAC电源，同时可得至0～250V一相可调电源(配备装备装备有一台1.5KVA的三相自耦调压器，配备装备装备有三只指针式交流ACACAC电压（V）（V）（V）表，指示调压器输出电压（V）（V）（V）)。
B组:低压交流ACACAC电压（V）（V）（V）3－24V分七档可调，最大输出电流（A）（A）（A）1.5A，电流（A）（A）（A）表指示。
C组:低压直线DC稳压电源，电压（V）（V）（V）5V，电流（A）（A）（A）0.5A，电流（A）（A）（A）表指示。
D组:双路稳流稳压电源，二路输出电压（V）（V）（V）均为0～30V，由多圈电位器连续调动，输出最大电流（A）（A）（A）为1.5A，每路电源输出有0.5级数字电流（A）（A）（A）表、电压（V）（V）（V）表指示。电压（V）（V）（V）平稳度<10－2，负载平稳度<10－2，纹波电压（V）（V）（V）: <5mV。
E组:一相交流ACACAC市电输出，供用户自备设备使用。
★1.2功率（W）（W）函数信号发生器/频率计：应用直接数字频率合成（DDS）产生高精确度正弦波，方波和三角波。应用大屏幕LCD显露输出频率、波动线，衰减值。

1.3单次脉冲:每次可输出一对正负脉冲。
1.4音频功率（W）（W）放大器：写入音频 电压（V）（V）（V）不低于10mV，输出功率（W）（W）不小于1W，音量可调，内有喇叭，用来放大电子线路扩音，也可作信号寻迹。
1.5七段译码器：3组七段译码器及对应译码显露数码管。
1.6绝缘电阻：>5MΩ
1.7漏电保护：漏电动作电流（A）（A）（A）≤30MA
２、实训屏功能：
★2.1 智能型真有效值交流ACACAC数字电压（V）（V）（V）表1只
1)测量界限：0-500V,设定 2V/20V/200V/1000V四测量界限，测量界限自动变换,超测量界限报警。
2)2.7寸TFT液晶屏显露四位测量值，设定有超测量界限自动提醒功能。
3)测量精确度：±0.5%+2。
4)抽样率：5次/秒
5)作业温度（℃）（℃）界限：-20℃～+50℃。
6)上位机设定有就地就地就地实时监视及关断功能。
7)仪表应用现代化技术，液晶中文显露，具备智能化数字化，具备人机界面HMIHMI，经过按键能够对仪表实行设定实操,测量界限自动变换模式、校准、调零、滤波级数设定、通信地址设定、超测量界限保护、短路保护等功能。硬件部分整体性强，含有概括度高，应用表贴工序技艺制作，工业塑料外壳，实操实操操作面板嵌入装配，使用平稳，容易更换和升级维护。
★2.2 智能型真有效值交流ACACAC数字电流（A）（A）（A）表1只
1)测量界限：0-5A, 设定2mA/20mA/200mA/5A四档测量界限，设定有测量界限自动变换,超测量界限自动报警功能。
2)2.7寸TFT液晶屏显露四位测量值，设定有超测量界限提醒功能。
3)测量精确度：±0.5%+4。
4)抽样率：5次/秒
5)作业温度（℃）（℃）界限：-20℃～+50℃。
6)上位机设定有就地就地就地实时监视及关断功能。
7)仪表应用现代化技术，液晶中文显露，具备智能化数字化，具备人机界面HMIHMI，经过按键能够对仪表实行设定实操,测量界限自动变换模式、校准、调零、滤波级数设定、通信地址设定、超测量界限保护、短路保护等功能。硬件部分整体性强，含有概括度高，应用表贴工序技艺制作，工业塑料外壳，实操实操操作面板嵌入装配，使用平稳，容易更换和升级维护。
★2.3 智能型直线DC电压（V）（V）（V）表1只
1)测量界限：0-1000V, 设定2V/20V/200V/1000V四档测量界限，设定有测量界限自动变换,超测量界限自动报警功能。
2) 2.7寸TFT液晶屏显露四位测量值，设定有超测量界限提醒功能。
3)测量精确度：±0.5%+2。
4)抽样率：5次/秒
5)作业温度（℃）（℃）界限：-20℃～+50℃。
6)上位机设定有就地就地就地实时监视及关断功能。
7)仪表应用现代化技术，液晶中文显露，具备智能化数字化，具备人机界面HMIHMI，经过按键能够对仪表实行设定实操,测量界限自动变换模式、校准、调零、滤波级数设定、通信地址设定、超测量界限保护、短路保护等功能。硬件部分整体性强，含有概括度高，应用表贴工序技艺制作，工业塑料外壳，实操实操操作面板嵌入装配，使用平稳，容易更换和升级维护。
★2.4 智能型直线DC电流（A）（A）（A）表1只
1)测量界限：0-5A,设定 2mA/20mA/200mA/5A四档测量界限，设定有测量界限自动变换,超测量界限报警功能。
2)2.7寸TFT液晶屏显露四位测量值，超测量界限提醒。
3)测量精确度：±0.5%+2。
4)抽样率：5次/秒
5)作业温度（℃）（℃）界限：-20℃～+50℃。
6)上位机设定有就地就地就地实时监视及关断功能。
7)仪表应用现代化技术，液晶中文显露，具备智能化数字化，具备人机界面HMIHMI，经过按键能够对仪表实行设定实操,测量界限自动变换模式、校准、调零、滤波级数设定、通信地址设定、超测量界限保护、短路保护等功能。硬件部分整体性强，含有概括度高，应用表贴工序技艺制作，工业塑料外壳，实操实操操作面板嵌入装配，使用平稳，容易更换和升级维护。2.7四路电流（A）（A）（A）插头座：与配备装备装备装备的电流（A）（A）（A）插头配套使用，在实训中完成一表多测。
★2.5、智能型真有效值交流ACACAC数字毫伏表
1)测量界限：0.2mV～600V, 设定200mV、2V、20V、200V、600V五档测量界限，设定有测量界限自动变换,超测量界限自动报警功能。
2)2.7寸TFT液晶屏显露四位测量值。
3)测量精确度：±0.5%+5。
4)频率界限：10Hz～600KHz。
5)写入阻抗：1MΩ，写入电容≤30pF。
6)抽样率：5次/秒
7)作业温度（℃）（℃）界限：-20℃～+50℃。
8)上位机设定有就地就地就地实时监视及关断功能。
9)仪表应用现代化技术，液晶中文显露，具备智能化数字化，具备人机界面HMIHMI，经过按键能够对仪表实行设定实操,测量界限自动变换模式、校准、调零、滤波级数设定、通信地址设定、超测量界限保护、短路保护等功能。硬件部分整体性强，含有概括度高，应用表贴工序技艺制作，工业塑料外壳，实操实操操作面板嵌入装配，使用平稳，容易更换和升级维护。
★2.6一相智能功率（W）（W）、功率（W）（W）因数表
1）功率（W）（W）测量精确度1.0级，功率（W）（W）因数测量界限0.3-1.0，电压（V）（V）（V）电流（A）（A）（A）测量界限为450V和5A。
2)2.7寸TFT液晶屏显露有功功率（W）（W）、功率（W）（W）因数、电压（V）（V）（V）、电流（A）（A）（A）、负载类型，设定有超测量界限提醒功能。
3)负载类型：L、R、C。
4)测量精确度：±0.5%+2。
5)抽样率：5次/秒
6)作业温度（℃）（℃）界限：-20℃～+50℃。
7)上位机设定有就地就地就地实时监视及关断功能。
8)仪表应用现代化技术，液晶中文显露，具备智能化数字化，具备人机界面HMIHMI，经过按键能够对仪表实行设定实操,测量界限自动变换模式、校准、调零、滤波级数设定、通信地址设定、超测量界限保护、短路保护等功能。硬件部分整体性强，含有概括度高，应用表贴工序技艺制作，工业塑料外壳，实操实操操作面板嵌入装配，使用平稳，容易更换和升级维护。
2.7电流（A）（A）（A）表：指针式±100uA电流（A）（A）（A）表，1.5级，外测。
2.8电流（A）（A）（A）表：指针10mA电流（A）（A）（A）表，1.5级，外测。
2.9实训变压器：100W，220V/36V+110V，接线端已由实操实操操作面板接线柱引出，实训便利。
2.10日光灯照明、实训二用电子线路：由选用开关控制日光灯为实训用或照明用。实训端口已经过接线 柱引出，镇流器、日光灯、启动器已装在实训屏内。
2.11实训屏中部：实训模型块箱式挂式模型块件实训时安放位置。箱式挂式模型块件调换，安放便利。
3、实训实操桌：规格170cm*70cm*78cm,实训桌钢制双层亚光喷塑构造，桌子中间是抽屉，存放常用工量具，桌子下部是元件储物储物储物储物柜，储物储物储物储物柜储物实训器件用。装备有4个万能转向轮，其中2个带刹车功能，便利位移与定位。
★、电子实训创新教学与管理模型块-元件检验测量试验模型块
（1）印刷线路板为单层印刷电子线路板，印刷线路板厚度为2mm，每块印刷线路板四个角上有4mm镙丝固定孔。
（2）印刷线路板的正面印刷：正面用白底黑字清晰的测测测绘制作作作出器件符文号。印刷线路板的反面制作：印刷线路板线宽3mm，器件装在反面, 正面用镀金接线孔引出。
（3）线路板固定在塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式RFID读卡器，除了要能读写无件盒的编号，还要能显露出该元件盒的标准答案。
（4）元件检验测量试验元件为三极管、电解电容、二极管，晶闸管、单结晶体管检验测量试验内容为器件类型、 管脚名及好坏的判别，每块检验测量试验板在内部接线要有所差异，如三极管的E、B、C三个极随意接到编号为1、2、3的三个引出点上。
注：（5）RFID读卡器为整个实训室配备装备装备1套。

四、含有概括与配备装备装备装备：
1、含有概括：实训台由实训屏、实训模型块箱式挂式模型块件、实训台、实训实操桌含有概括。一台二座，规格：160×70×172cm。
1.1、实训屏：上部左侧为测量电表及电流（A）（A）（A）插头座，右测为实训变压器，日光灯实训电子线路、功率（W）（W）因数表等，中部为实训时存放箱式挂式模型块件。下部由电源、信号源、安全保护装置含有概括。
1.2、实训实操桌：规格170cm*70cm*78cm,实训桌钢制双层亚光喷塑构造，桌子中间是抽屉，存放常用工量具，桌子下部是元件储物储物储物储物柜，储物储物储物储物柜储物实训器件用。装备有4个万能转向轮，其中2个带刹车功能，便利位移与定位。
1.3、实训模型块箱式挂式模型块件：
ZSY-01 电流（A）（A）（A）源—电压（V）（V）（V）源变换电子线路、受控源特性实训电子线路、直线DC实训电子线路包括。
ZSY-02 由常用分立元件，RC选频互联网测量单元包括。
ZSY-03 三相负载
ZSY-04 继电控制一单元
ZSY-05 继电控制二单元
五、电工技术创新实训内容：
1．常用电工仪表的使用
2．线性元件与非线性元件的伏安特性
3．直线DC电子线路电压（V）（V）（V）与电位的研究
4．基尔霍夫定律的检验
5．迭加原理与互易定理的检验
6．代文宁定理与诺顿定理的检验
7．电压（V）（V）（V）源与电流（A）（A）（A）源的等效变换
8．受控源的研究
9．一阶电子线路的响应
10．二阶电子线路的响应
11．研究LC元件在直线DC电子线路和交流ACACAC电子线路中的特性
12．交流ACACAC电子线路功能数值的测量
13．正弦交流ACACAC电子线路RLC元件的特性
14．RL及RC串联电子线路实训
15．RLC串联谐振电子线路
16．日光灯电子线路连接
17．改善功率（W）（W）因数实训
18．互感的测量 19．三相电子线路及功率（W）（W）的测量
20．R-C选频互联网实训
21．二端口互联网的研究
22．一相变压器实训
23．三相异步电动机的使用与起动
24．三相异步电动机的正、反转
25．三相异步电动机的Y-△起动
26．三相异步电动机的顺序控制
27．三相异步电动机的能耗限限限制动作作作
28.电子电子线路的元件的识别与
检验测量试验（老师演示）
1）.常用电容学习掌控把握掌控把握掌控把握与检验测量试验
2）.常用电阻学习掌控把握掌控把握掌控把握与检验测量试验
3）.常用二极管学习掌控把握掌控把握掌控把握与检验测量试验
4）.常用晶体管学习掌控把握掌控把握掌控把握与检验测量试验
5）.常用数码管显露学习掌控把握掌控把握掌控把握与检验测量试验
6）.常用含有概括IC学习掌控把握掌控把握掌控把握与检验测量试验
六、配备装备装备表单（每台）：
