曲柄导杆滑块机构动态测试实验装置

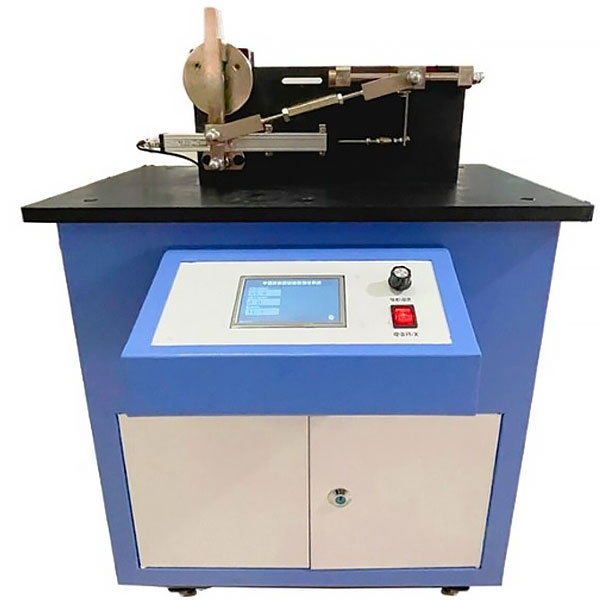

曲柄导杆滑块机构动态测试实验装置,新能源汽车实训装置1、电机功率60W，调速范围：0-100rpm.2、杆长参数：曲柄长50mm、连杆长300mm.3、传感器参数：直线位移传感器200mm、角位移传感器360p/r
董
曲柄导杆滑块机构动态测量试验实训装置,新能源汽车实训装置
ZRJX-QBCA型
一、主要技术功能数值
1、电动机功率（W）（W）60W，调动速度界限：0-100rpm.
2、杆长功能数值：曲柄长50mm、连杆长300mm.
3、传感器功能数值：直线位移传感器200mm、角位移传感器360p/r
4、外观尺寸：820×510×400，重量（kg）（kg）（kg）：47kg
二、主要功能特别点
1、曲柄滑块机构实训装置可实行曲柄滑块机构及牛头刨床机构的简便拼接组装，并对曲柄及滑块实行动动检验测量试验与拟真。
2、全部杆构件长度及滑块偏心距均可实行无级调动。
3、测量试验系统应用先进的嵌人式单片机系统，测量试验数值精确度高、速度快、平稳。
4、该系统配套系统以Vb为平台制作研发，其内容丰富，含有概括实训影像、实训台简介、机构虚拟设计、机构动作检验测量试验、机构动作拟真、实训成果解析等内容，设定有综合性、开放性的特别点。
5、实训成果可以文体形式存档，并可在互联网上发送及打印、便利互联网化实训。
三、主要的实训内容
1、曲柄滑块，牛头刨床机构的实物拼接组装。
2、曲柄的动作检验测量试验，滑块动作拟真及实训测量试验对比解析；连杆动作平面上点的动作轨迹解析。
3、机架振动检验测量试验及机构平衡实训
曲柄导杆滑块机构动态测量试验实训装置,新能源汽车实训装置
设备简介
选用主流新能源电动真空助力液压限限限制动作作作零部位件，功能和控制方法与通用纯电动车完全相同，真实地呈现了新能源电动真空助力液压限限限制动作作作零部位件之间的连接控制关系、装配位置和运行功能数值，经过真空表显露真空度，使学员认知真空度触发真空泵原理，并培养学员对电动真空助力故障解析和处置整理能力。
功能特别点
1.真实可运行的新能源电动真空助力液压限限限制动作作作，充分展示各主要零部位件包括构造和逻辑控制关系。
2.各主要部位件装配在台架上，电气连接方法与实车相同，可以便利拆卸，让学员在拆卸装配连线过程掌控把握电动真空助力液压限限限制动作作作零部位件拆卸装配要点；
3.真空表与真空罐连接，装配在台架实操实操操作面板上，实操实操操作面板上同时显露真空泵电流（A）（A）（A）闭合和断开，踩下限限限制动作作作踏板，查看真空表高低和真空泵启动运行状态控制关系；当真空度下降到-45Kpa时，压力传感器使12V电源闭合，真空泵作业；当真空度上升到-80Kpa时，压力传感器使12V电源断开，真空泵停止作业；经过实际查看学员掌控把握纯电动真空助力作业原理。
4.实训台水平式存放，装配主要零部位件；台架下部装配4个脚轮，位移灵活，带自锁脚轮装置，可以固定位置。
5.配备装备装备装备有限限限制动作作作器防护罩等安全保护装置。
6.配备装备装备装备解剖完整的真空泵总成，真空罐总成，助力器带泵总成，展示电动真空助力系统各主要零部位件构造。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
