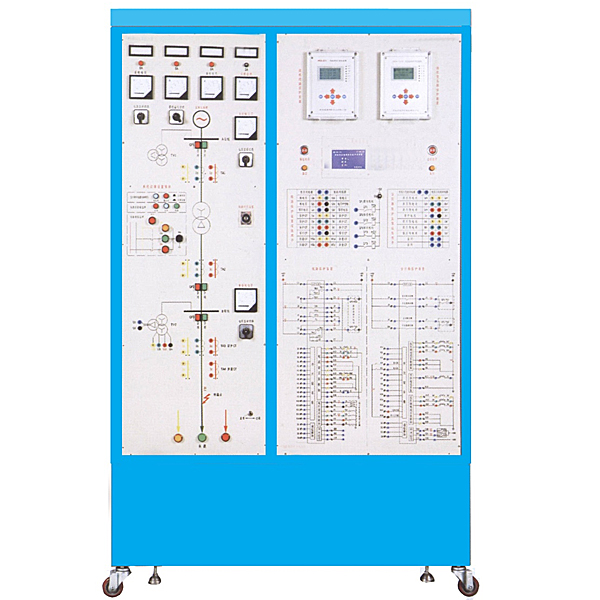

电力系统微机保护综合实训装置

当前电力系统继电保护绝大多数应用微机型保护装置，它作为现代化的保护装置在电力系统二次部分中占有非常重要的位置。--对于电力系统专业技术的学员以及在岗的专业技术人员掌控把握微机装置的接线、功能数值设定及调动测量试验全部非常重要。

“电力系统微机保护综合实训装置”是针对职业院校的电力技术类专业“电力系统继电保护”、“电力系统微机保护”及相关专业课程设计的综合型实训装置。该实训装置应用电力工程中广泛应用的微机线路测控装置和微机变压器测控装置，配备装备装备模仿一次系统（含输电线路、电力变压器、负载阻抗、短路阻抗）、三相可调电源调压器等功能模型块，可以完成微机线路、微机变压器保护装置的特性测量试验、接线、以及线路保护、变压器保护的功能数值整定设定、运行等方面的实训和考核项目。本装置可用来电力行业培训，也可以用来职业院校等相关专业的实训教学。

二、 特 点

1. 实训装置的核心设备—微机线路测控装置、微机变压器测控装置，并设定有物理模仿一次系统，使学员可以很直观的理解电力系统发生各类短路故障时电量功能数值的改变。

2. 实训装置设定有升级连连接口，用户可以在基于模仿一次系统基础上拓展继电保护及二次线路实训内容。

3. 通信组网：实训装置设定有RS-485总线连连接口，可以完成基于微机测控装置的电力系统SCADA。

三、 技术功能数值参考规格

1.规格限定电压（V）（V）（V）：三相五线～380V±10%  50Hz

2.作业环境：环境温度（℃）（℃）界限为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.规格限定容量（KV）（KV）（KV）：3.0kVA

4.外观尺寸：1240mm×500mm×2000mm

四、 实训内容

微机线路保护实训

1. 模仿电力系统正常、最大、最小运行方法

2. 模仿系统短路

3. 微机定时限过流保护

4. 微机带时限电流（A）（A）（A）速断保护

5. 微机无时限电流（A）（A）（A）速断保护

6. 阶段式过电流（A）（A）（A）保护

电力系统微机保护综合实训装置,列管传热系数测量实训台

装置特别点
1、整个装置美观大方，构造设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实训室的概念。
2、设备整体为自行式框体构造构造，并装配备装备装备有禁锢脚，便利系统的拆卸检修和搬运。
3、本装置选用应用普通换热器与列管换热管，实行两种换热形式的效果对照，应用间壁式换热方法实行换热。
4、双水泵主副线路设计，新鲜水补充与废热水循环设计，逆流并流换热流程变换，更贴近工业应用实际。
5、应用多组加热管预热系统，加热速度快而均匀，预热器电压（V）（V）（V）调动，铂热电阻+可控硅+加热管作为热流体温度（℃）（℃）的主控手段。
6、冷热水箱均有盖密封，而而且配备装备装备有水位高度显露装置以便利查看水位改变，并设定有上下水功能；冷水箱的水位能自动控制。
7、装置设计可360度查看，完成全方位教学与实训。
装置功能
1、掌控把握套管对流传热系数的测量方法，深入对其概念和影响因素的理解，应用线性回归法，确定关联式中常数A、m的值。
2、掌控把握列管传热系数Ko的测量方法。
3、全触摸含有概括化控制，高平稳数值传输，硬件加密。
基础配备装备装备 液体流量： 0.16-1.6 m3/h，温度（℃）（℃）：常温-60℃、常压实操。
雷诺准数Re：104—5*104，努塞尔准数Nu：40-120，普兰德准数Pr：0.7。
对流传热系数αi：500-1500 W/m2·℃。
