汽车四轮驱动与传动系统实训台

汽车四轮驱动与传动系统实训台,渐开线齿轮范成实训台

一、设备简介

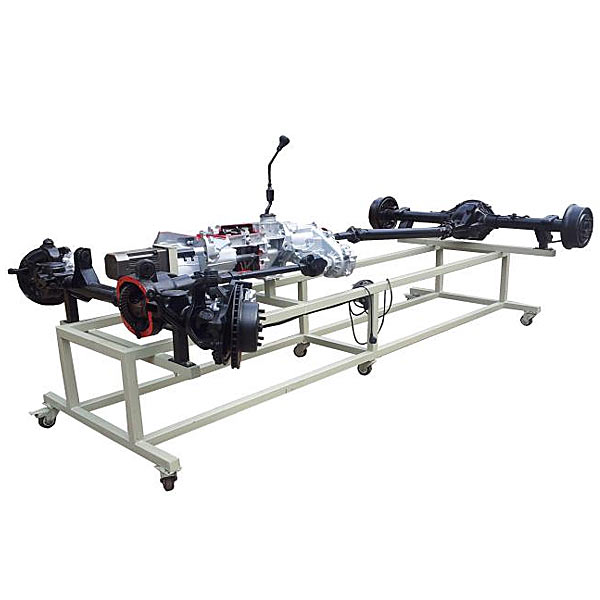

该设备应用  汽车四轮驱动与传动系统解剖实物为基础，全面展示车辆四轮驱动系统的包括构造。
适合于车辆四轮驱动系统课程课程课程理论教学和拆卸装配实训的教学需要。

二、功能特别点
1.应用真实的车辆四轮驱动系统部位件，充分展示车辆四轮驱动系统的包括构造。
2.由一相减慢速度电动机带动减慢速度机，电动机带动变速器写入轴做低速运行，真实演示从变速器的写入轴到分动箱与驱动轮的动力传递过程。
3.实训台驱动部分加装安全防护罩。
4.实训台提供了学员拆卸装配车辆四轮驱动系统的作业平台。
5.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）




汽车四轮驱动与传动系统实训台,渐开线齿轮范成实训台

一、功能及特别点
铝制齿轮范成仪用来机械原理（机械设计基础）课程开设的"渐开线齿轮范成实训"，理解渐开线齿轮轮廓形成过程和范成法加工原理，掌控把握渐开线产生根切和避免根切的方法，演示刀具变位对位齿形改变及对齿轮各功能数值的影响。

二、主要功能数值

1、配模数m=8 m=20齿条插齿刀各一把 2、外型尺寸：330x310x110同一模数m=2两扇形齿轮（Z1=135,Z2=80）
说明：同一齿轮的加工工量具可加工不一样齿数的齿轮。范成仪在人机的基础上实行精心设计大方美观。制作材料除加工插齿刀具外全部应用铝制制作。
