龙门刨床电气技能培训考核实验台

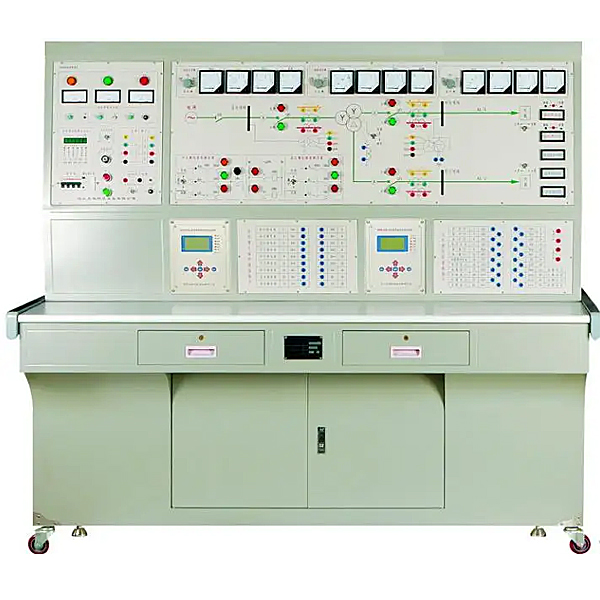

ZR-PBA 龙门刨床电气技能培训考核实训台

一、基础简介
"ZR-PBA型龙门刨床电气技能培训考核实训台"是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实训设备。可用来课堂演示、机床电气控制原理性实操及实训实习。由于设备均应用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提升学员的动手能力，并克服以往只能在实际设备上实行教学，费用高而而且难以完成教学目的弱点。同时以高层次维修技能实训提供了有效的设备，达到了耗资少、教学效果显著的目的。
二、适用界限
本装置适用来龙门刨床电气控制的模仿与龙门刨床电气故障排除的技能考核。
三、技术功能
1、写入电源：三相四线（～380V±10% 50Hz）
2、作业环境：温度（℃）（℃）-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3、装置容量（KV）（KV）（KV）：＜1KW
4、外观尺寸：1410mm×725mm×1535mm
四、装置的基础装备
1、电源控制实操实操操作面板（金属铝实操实操操作面板）
（1）交流ACACAC电源（带有漏电保护措施）
提供市电提供三相交流ACACAC电源（380V）
（2）人身安全保护体系
电压（V）（V）（V）型漏电保护器：对线路出现的漏电情况实行保护,使控制屏内接触器跳闸，切断电源。
电流（A）（A）（A）型漏电保护装置：控制屏若有漏电情况，漏电流（A）（A）（A）超过一定值，即切断电源。
2、主令控制及图示板（金属铝实操实操操作面板）
实操实操操作面板上装配备装备装备有机床的全部主令电器及动作指示灯，机床的全部实操全部在这块实操实操操作面板上实行，指示灯可以指示机床的相应动作。
3、元件装配板
实操实操操作面板上装备有断路器、熔断器、接触器、热继电器、变压器等元件，这些元件直接装配在实操实操操作面板表面，可以很直观的观看它们的动作情况。
4、各种规格的电动机
1）三相异步电动机拖动电动机扩大机的机组。
2）三相异步电动机拖动二只直线DC发动机的机组。
3）直线DC电动机及共负载的机组
4）润滑泵电动机一只，电掴风机一个，垂直刀架。右侧刀架、左侧刀架各一个，横梁升降电动机，松紧电动机各一个。
5、故障开关箱
设定有32个开关，用来故障设定
6、实训桌
实训桌为钢制双层亚光密纹喷塑构造，桌面为防火烧烧、防水浸浸浸、耐磨损损损高密度板，构造坚固，形状似长方体构造，造型美观大方；设定有两个大抽屉，用来存放工量具及图纸文档实训指导书等。桌面用来装配电源控制屏并提供一个宽敞舒适的作业台面。实训桌底还设定有四个方向轮和四个固定调动机构，便利位移和固定，有利于实训室布置。
五、实训内容及主要内容
1、使学员熟悉交磁放大机的特性及原理；
2、使学员熟悉龙门刨床的电气控制原理及常用低压电器的实操；
3、在电气原理图模式下，学员借助原理解析，经过测量找出故障点在某条线路上；
4、提升学员的动手能力的技能实操水平；
5、经过对模仿龙门刨床的电气控制线路的故障排除，熟悉和掌控把握对实际龙门刨床的电气线路的故障排除；
6、可以设定故障点做为维修电工的技能考核台。
