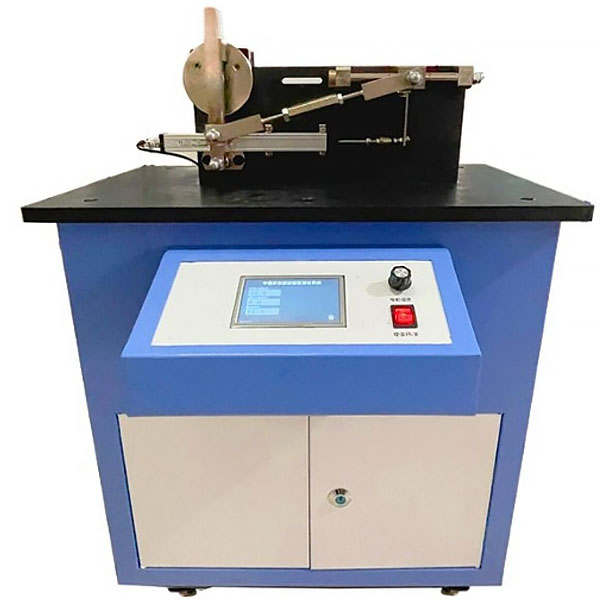

曲柄导杆滑块与凸轮机构测试实训装置

曲柄导杆滑块与凸轮机构测量试验实训装置,工业传感器应用技术实训台

该实训台完全以《机械原理》教科书中实例一牛头刨床机构实行实物模仿拟真，可作牛头刨床机构速度、加快速度度拟真和实训测量试验实训，及速度波动调动实训。所做拟真和实训测量试验弯弯弯曲线与教科书中实例完全一致。深入学员对平面机构速度解析和速度波动调动两章内容的理解。
该实训配备装备装备适应高速动态功能数值收集的AD卡和应用微电脑控制实行数值处置整理并打印实训成果，使学员掌控把握现代动态功能数值测量试验技术。
一、 实训内容
1. 平面机构动作解析实训
2. 机械系统动力学拟真实训
3. 机械系统速度波动调动实训
二、 主要技术功能数值
1、电动机功率（W）（W）：90W
2、调动速度0～280转/分
3 、光栅角位移传感器：1000栅
4、直线位移传感器：160L
5、外型尺寸：600×380×460mm
6、重量（kg）（kg）（kg）：45Kg
三、 功能特别点
1. 该实训台有负载器，可完全模仿牛头刨床刨刀的受力情况－正行程作用恒定荷载量，反行程空载。
2. 该实训台为综合实训台，即可作平面机构动作解析实训，又可作机械系统动力学测量试验拟真实训和速度波动调动实训
3. 该实训台装备有大小飞轮各一个，可经过不加飞轮和更换飞轮，对比速度波动调动效果
4. 配套的计算机数值数值数值测量试验拟真系统，可解析从动件与主动件之间的动作关系，和求解在负载作用下主动件真实动作规律，并作出动作拟真和实训测量试验弯弯弯曲线
5. 该实训台配制适应高速动态功能数值收集的AD卡，测量试验精确度高，速度快而而且平稳。




曲柄导杆滑块与凸轮机构测量试验实训装置,工业传感器应用技术实训台

一、功能基础简介

装置将工业传感器、工业模型有机集合，适用来各职业院校开设《传感器原理》、《非电量检验测量试验技术》、《工业自动化仪表与控制》等课程的实训教学。装置还多加了物联网传感器 、视觉传感器等，完全应用模型化设计，使学员能够更全面掌控把握各种工业传感器的应用；紧密集合传感器与检验测量试验技术的最新技术。

二、装置配备装备装备

(一)电源及仪表箱式挂式模型块件

1.交流ACACAC电源AC220V，带漏电保护器

2.直线DC稳压电源：+24V/1A、±12V/1A、±5V

3.数字直线DC电压（V）（V）（V）表：测量界限0～20V，分200mV、2V、20V三档，精确度0.5级

4.频率/转动速度表：频率测量界限1～9999Hz，转动速度测量界限1～9999rpm

(二)信号处置整理及连连接口箱式挂式模型块件

1.传感器信号变换电子线路

2.电磁阀/电动机驱动电子线路

(三)变送器箱式挂式模型块件

1.电荷放大器

测量界限：102pc、103pc两档可调，最大输出电压（V）（V）（V）：10V/5mA，与压电加快速度度传感器配套使用。

2.轴向位移变送器

测量界限：-4～6mm，电流（A）（A）（A）输出：4～20mA，准确度：±0.5%（25℃）。

3.压力仪表

应用24位A/D变换器，双5位高亮度红色LED显露，测量精确度：±0.2%F.S±1个字，带RS232通信，与S型拉压力传感器配套使用

(四)材料分拣模型

1.直线DC减慢速度电动机，转动速度：20rpm/分，电源DC24V

2.电磁阀：二位五通

3.对射式光电开关传感器：检验测量试验距离5m，常开型，NPN晶体管输出输出。

4.霍尔接近开关传感器，检验测量试验距离10mm，可检验测量试验永磁体，常开型，NPN晶体管输出输出。

5.电感接近开关传感器：检验测量试验距离4mm，常开型，NPN晶体管输出输出。

6.电容接近开关传感器，检验测量试验距离2mm，常开型，NPN晶体管输出输出。
