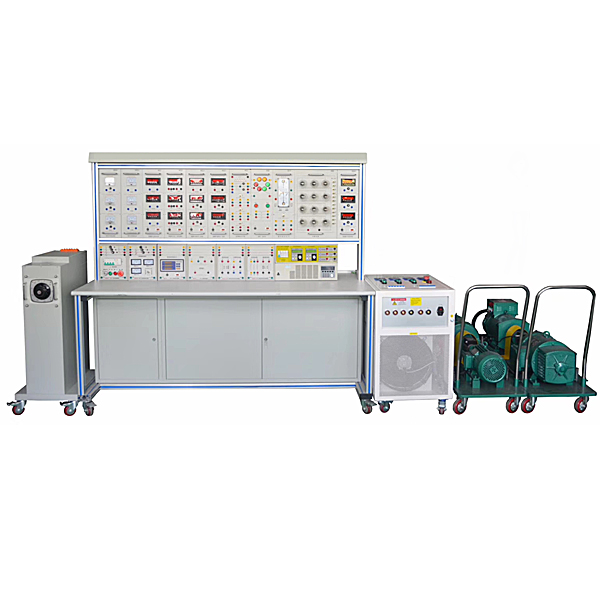

ZRW-01E 维修电工电气控制技能实训考核装置

一、基础简介
维修电工电气控制技能实训考核装置是按照劳动和社会保障部颁发的维修电工初、中级技能考核内容所列出的电气控制线路而研发的实训装置，经过本实训装置的实训实操，能快速掌控把握该课程的实际应用技术与实操技能，该实训装置不仅可供学员实行技能实训，也是大中专院校、技校、职校及劳动职业技能鉴定部门初级、中级维修电工技能考核的理想设备。
二、特别点
1.电气控制线路元件全部装在作为挂板的装配板上，实操便利、更换便捷，便利拓展功能或研发新实训；实操内容的选用设定有经经典型性、实用性、科学性。
2.实操台只需三相四线的交流ACACAC电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电动机，可模仿工厂中各类的电气拖动系统，能适用维修电工的装配、调动测量试验、故障解析及排除故障等技能实训的要求；
4.继电接触控制线路实训全部的元件全部经过实训连接线引到接线端子上，学员接线时只需在端子上实行
接线，有利于保护元件；实训时经过线槽走线，实行工序技艺布线实训；
5.接触器和热继电器等电气元件均应用国内外知名品牌，保证设备的品质、功能；
6.设定有电压（V）（V）（V）型漏电保护器和电流（A）（A）（A）型漏电保护器，保证实操者的安全；各电源输出均有监示及短路保护等功能，当实训时发生误实操或因接线错误而造成短路时，装置能自动保护，避免烧毁保险丝和损坏电器，保障实训顺利实行；
7.控制屏还设定有定时器兼报警记录仪（服务管理器），为学员实训技能的考核提供了一个统一的标准；
8.实训电子线路与装置电源的连接经过安全插头座和高可靠护套构造手枪插接线，安全快捷；
9.装置上设定有三相电源输出短路软截止保护功能，防止了学员实训时由于接线错误或误实操而发生短路损坏元件，同时能保障实训顺利实行并节约了实训的成本。
三、技术功能：
1.写入电压（V）（V）（V）：三相五线制380V±10% 50Hz
2.作业环境：环境温度（℃）（℃）界限-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量（KV）（KV）（KV）：＜1.5KVA
4.外观尺寸：1305×805×1630mm3
四、装置配备装备装备装备
（一）DW02电源控制屏
控制屏为钢制双层亚光密纹喷塑构造，金属铝实操实操操作面板。
主控功能板配备装备装备装备资源：
1. 交流ACACAC电源
实训装置提供线电压（V）（V）（V）380V和相电压（V）（V）（V）220V两种电源，还设定有多个单、三相电源插头座；
2. 整流二极管
提供整流二极管1N5408四个，用来能耗限限限制动作作作电子线路。
3. 各种规格的电阻
提供75Ω/75W功率（W）（W）电阻三个，用来降压启动电子线路；
提供10Ω/25W功率（W）（W）电阻一个，用来能耗限限限制动作作作电子线路。
（二）实训桌
实训桌为钢制双层亚光密纹喷塑构造，桌面为防火烧烧、防水浸浸浸、耐磨损损损高密度板、构造坚固，造型美观大方。桌子左右各设定有两个抽屉（带锁），并带有储物储物储物柜子，分别可用来存放挂式模型块件和实训物品。
五、实训内容
1. 三相异步电动机直接启动控制电子线路
2. 三相异步电动机点动控制电子线路
3. 三相异步电动机自锁控制电子线路
4. 三相异步电动机按钮联锁正反转控制电子线路
5. 三相异步电动机接触器联锁正反转控制电子线路
6. 三相异步电动机双重联锁正反转控制电子线路
7. 三相异步电动机作业台自动往返控制电子线路
8. 两台三相异步电动机顺序启动、顺序停转控制电子线路
9. 三相异步电动机的两地控制电子线路
10. 接触器控制的Y-Δ控制
11. 时间继电器控制的Y-Δ控制
12. 三相异步电动机单向启动反接限限限制动作作作控制电子线路
13. 三相异步电动机无变压器半波整流单向启动能耗限限限制动作作作控制电子线路
14. 三相异步电动机有变压器全波整流单向启动能耗限限限制动作作作控制电子线路
15. 三相异步电动机正反转启动能耗限限限制动作作作控制电子线路
16. 一相笼型电动机电容启动控制电子线路
17. 双速交流ACACAC异步电动机手动变速控制电子线路
18. 双速交流ACACAC异步电动机自动变速控制电子线路
19. 断电延时直线DC能耗限限限制动作作作的Y-△启动控制电子线路
20. 通电延时带直线DC能耗限限限制动作作作的Y-△启动控制电子线路
21. 三相异步电动机双重联锁正反转能耗限限限制动作作作控制电子线路
22. 三相异步电动机双重联锁正反转启动反接限限限制动作作作控制电子线路
23. C620车床电气控制线路
24. 电动葫芦电气控制线路
25. Y3150滚齿机控制电子线路
六、实训集合套件箱式挂式模型块件
箱式挂式模型块件上已装配备装备装备有熔断器、钮子开关、交流ACACAC接触器、时间继电器、直线DC接触器、按钮开关、信号指示灯、热继电器等，全部器件均应用国内外知名品牌。各种实训元件的接线全部在接线端子排上实行接线，避免了因长期在器件本身实行螺丝拆卸装配而导致元件的损耗，经过走线槽走线，实行工序技艺布线实训。实训电子线路与装置电源的连接经过安全插头座和高可靠护套构造手枪插连接线，安全快捷。
1．DW-01维修电工实训集合套件（一）
提供电容器2只、交流ACACAC电磁阀1只、交流ACACAC接触器1只、热继电器3只
2．DW-02维修电工实训集合套件（二）
提供空气开关1只、3P熔断器2只、交流ACACAC接触器3只
3．DW-03维修电工实训集合套件（三）
提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只
4．DW-03维修电工实训集合套件（四）
提供交流ACACAC接触器4只
5．网孔实操板
经过搭配元件，学员可自行在网孔板上固定、装配、布置、走线和调动测量试验，培养学员的动手能力和实操技能。该网孔板还可作为实训内容拓展模型块。
6.三相鼠笼式电动机380V/Y
7.三相鼠笼式电动机380V/Y（带速度继电器）
8.双速异步电动机380V/YY/△
9.三相鼠笼式电动机380V/△
