网络型过程控制实验台

互联网型过程控制实训台,环形自动生产线系统实训装置

一、基础简介
过程控制综合实训装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度（℃）（℃）、压力、流量、液位等功能数值，对其实行测量、控制，解析过程功能数值改变特性，研究过程控制规律(如PID控制)的教学实训设备，过程控制综合实训装置选用智能化的工业用仪表器具仪表，接近工业实际，使用安全，运行平稳，维护简便，性价比优越。本装置集合多种控制方法。
1、功能：
(1)、可适用“自动调动原理”，“过程控制”，“控制仪表”，“自动检验测量试验技术与传感器”,“计算机数值数值数值”及相关课程的教学实训需求；
(2)、可作为有关企业技术人员、仪表实操人员、系统运行监控人员的实习、培训实训设备。
2、技术支持：
在PCS系列设备的基础上，集合控制领域的新课程课程课程理论、新方法，公司将源源不断研制和创新实训设备，研发各种先进控制算法，以适应高校教学实训改革，适用现代化教育发展的需要，促进向更高层次发展。
公司倡导诚信服务，竭力做好客户服务和技术支持作业。经过直观真实的实训，使学员全面系统地理解过程控制系统的特性，学习掌控把握掌控把握掌控把握掌控把握控制系统的设计与完成方法。
二、设备构造与特别点：
设备特别点：

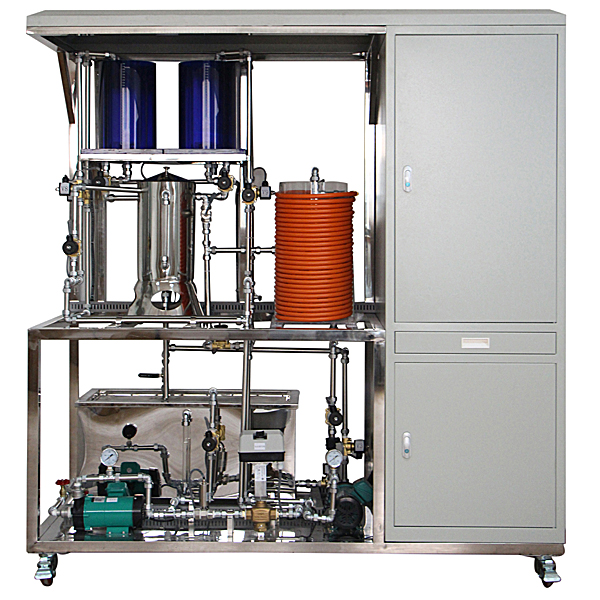

    实训装置：是由不锈钢框体构造、水箱、单独加热锅炉及不锈钢管道等包括。供水系统有一路：一路由磁力泵、压力仪表、电动调动阀、电磁阀、涡轮流量计、液位变送器、压力变送器及手动调动阀包括；一相电加热管管道及阀门：整个系统管道由敷塑不锈钢管连接而成，全部的手动阀门均应用优质球阀，有效提升实训装置使用年限。
三、技术功能数值与要求:
1、供电电源
   一相交流ACACAC电源：220VAC±10%、50Hz±5%、16A，系统必需接地良好。
2、实训室应有水源和进排水口。进排水口与设备间距离一般要求小于10米
3、系统仪表的写入、输出信号符合IEC标准




互联网型过程控制实训台,环形自动生产线系统实训装置

设备基础简介

柔性自动生产线是将微电子学、计算机数值数值数值信息技术、控制技术、机械制造和系统工程有机地集合起来，是一种技术复杂、高度自动化系统，柔性制造技术更是当前机械制造业适应市场动态需求及设备不断迅速更新的主要手段，是先进制造技术的基础。
工程型柔性制造实训系统是专门为职业院校、职业教育培训机构研制的自动生产线实训系统，按照机电类、自动化类、先进制造类行业、企业中工业自动化应用的特别点，对各类自动生产线的作业过程和相关的技术实行研究，对工业现场设备实行提炼和浓缩，并针对实训教学活动实行专门设计，融机、光、电、气、液于一体，含有了、、、气动、液压、工业控制互联网、电动机驱动与控制、计算机数值数值数值、机械传动等诸多技术领域，整个系统由MES生产管理系统、WINCC监控系统、MCGS监控系统、主控plc和下位PLC经过组网通讯技术含有概括一个完整的多级计算机数值数值数值控制系统，经过实训，能强化了学员对复杂柔性自动生产线的设计、装配、接线、编程、调动测量试验、故障诊断与维修等综合职业能力，适合机电类、自动化类相关专业的教学和实训，同时也适合工程技术人员上岗培训。
本实训系统是一种经经典型的环形柔性自动生产线，它由供料检验测量试验单元、实操手单元、加工单元、图像检验测量试验单元、装配单元、搬运单元、提取单元、成品分装输送单元、三菱6自由度工业机器人单元、分类存储单元、成品检验测量试验单元、自动仓储单元、AGV小车单元、液压冲压单元、环形输送线和总控平台包括。经过输送链连成环形生产线。上述机构均装配在工业型材桌面上，系统中的机械构造、电气控制线路、执行机构完全单独，应用工业标准件设计，便利拆、装。
控制系统主站应用西门子S7-300(CPU315-2DP)，从站应用西门子S7-200(CPU224)，各站之间使用PROFIBUS-DP总线实行通讯，S7-200从站主要用来控制与驱动设备层，并对现场反馈的信号实行收集，S7-300主站收集各从站数值，协调各站运行，并为上位机的监控程序提供数值，同时系统还配备装备装备有工业以太网通信模型块和10.4英寸彩色工业触摸屏，可以完成系统控制互联网的含有概括。
该系统有单机、联机二种作业方法。在单机模式下，各从站单独运行，站间没有数值传送，学员可实行外部接线实操，使用S7-200专用PPI电缆或PROFIBUS总线将编写程序下载到PLC中，并监控程序运行，在联机模式下，系统各从站同时作业，工件依次实行上料、颜色检验测量试验、加工、视频检验测量试验、机器人装配、装配检验测量试验、仓储、物流输送、设备输出等实操，各站间经过PROFIBUS-DP现场总线实行通讯，在主站的控制下完成相关的互锁、数值传送实操，系统中的上位机使用WinCC组态监控系统，对现场设备生产状况实行动态就地就地就地实时监控。
系统工业现场总线和标准的电气连连接口，支持RS232、RS485、PPI、MPI、PROFIBUS-DP、TCP/IP多种通信方法。系统具备多种组态系统、编程系统、管理系统功能，如MGCS、WINCC、OPC、STEP7、人机交换和MES生产管理系统系统等，为便利教学还配备装备装备有PLC拟真、气动拟真、多媒体教室电子管理等系统。
