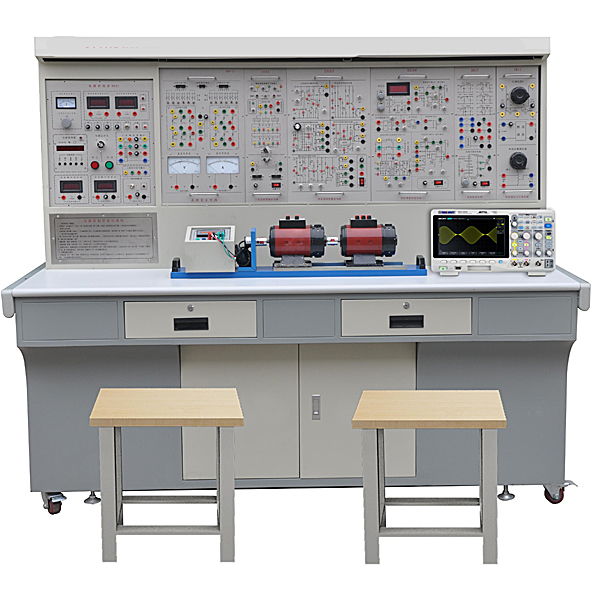

电力电子综合实训台

“ZRDDL-2型电子线路解析与电力电子技术实训装置”  是本公司在--国内电工电子实训设备基础上应用成熟的技术推出的综合性实训装置，综合了目前我国大学本科、专科、中专及职校“电子线路解析”、“电工基础”、“电工学”、“电力电子技术”等课程实训大纲的要求而研制，特别适用来高等院校现有实训设备的更新换代，及中专、职校等新建或扩建实训室，迅速开设实训课提供了理想的实训设备。

二、特别点

1、综合性强：综合了目前国内各类学校电工电子类基础课程的全部实训内容。

2、适应性强：实训的深度和广度可按照需要作灵活调动，装置应用箱式挂式模型块件式构造，更换便捷，添加部位件即可拓展功能或研发新的实训内容。

3、测量仪表精确度高，应用数字化、智能化模式，符合现代测量发展方向。

4、安全功能高：实训屏上380V交流ACACAC输出处设定有一套过流保护装置，相间、线间直接短路或过载，电流（A）（A）（A）超过设定值，系统即警报并切断总电源，保证设备安全。

5、装置构造合理，功能优越，配套完整，外观豪华大气。

6、按照电压（V）（V）（V）不一样，实训连接线及插头座应用不一样的构造，使用安全、可靠。

三、技术功能：

1、作业电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度（℃）（℃）：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量（KV）（KV）（KV）：＜1.5KVA

4、重量（kg）（kg）（kg）：200Kg

5、外观尺寸：1700mm×700mm×1600mm

四、实训装置基础配备装备装备及功能

本实训台主要应用实训屏、实训箱式挂式模型块件、实训桌等到包括。

电力电子综合实训台,离心风机实训装置

实训目的：
1、理解离心风机功能功能数值的改变规律、测量方法。
2、熟悉风机功能测量装置的构造与基础原理。
3、测量风机风量、风压、轴功率（W）（W）、测测测绘制作作作出风机风量、风压、功率（W）（W）、效率弯弯弯曲线。
主要配备装备装备：
集流器、节流阀门、整流栅、测量试验风管、毕托管流量及斜管微压计测量试验组，被测风机及电动机，测力矩重力传感器装置，测转动速度装置，**信号写入巡检仪显露重力、温度（℃）（℃）、转动速度，不锈钢支撑架及配电箱等。
技术功能数值：
1、写入电源：三相AC380V±10% 50Hz，功率（W）（W）1.5KW。
2、离心风机功能数值：风量2000 m3/h，风压1000 Pa，功率（W）（W）1.5KW。
3、毕托管流量计配斜管微压计测流速：测量界限-10-700pa。
4、测力矩重力传感器装置，轮辐式称重传感器：测量界限0-20Kg。
5、实训风道应用304不锈钢材料，分为风口段，实训段，测量试验段等，之间应用法兰螺母连接，便利拆卸。
6、温度（℃）（℃）由高精确度温度（℃）（℃）传感器测量，**信号写入巡检仪协作高精确度数字显露表，显露温度（℃）（℃）、阻力、流速、功率（W）（W）、转动速度、扭矩等实训全部测量功能数值，手动风门调动风量。
7、外观尺寸：3500×500×1200mm，外观为不锈钢可位移支撑架，带双刹车轮。
