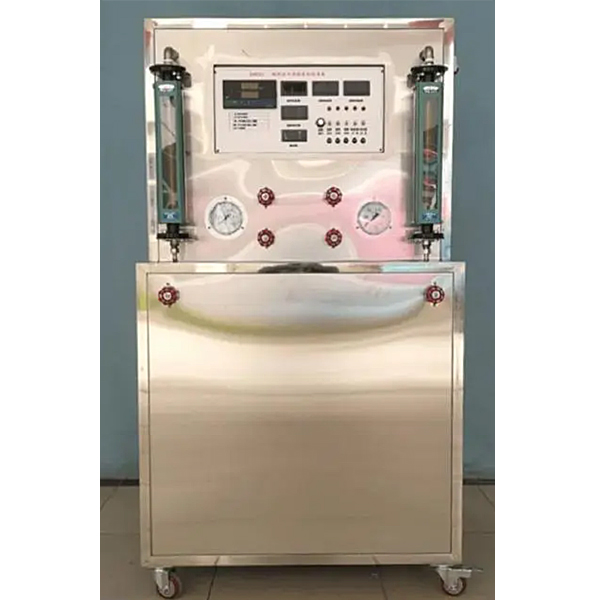

顺逆流传热实验台

顺逆流传热实训台,交通信号灯PLC实训装置

实训目的：
实行套管式换热器为热―冷水换热时，顺、逆流传热温差测量试验。
主要配备装备装备：
电热加热器水箱，套管换热器，不锈钢冷、热原水箱，玻璃转子流量计，顺、逆流管阀，加热由固体调压模型块无级调动，由8路**信号写入巡检仪显露的温度（℃）（℃）测量试验系统等。
技术功能数值：
1、写入电源：三相AC380V±10% 50Hz，功率（W）（W）10.0KW。
2、不锈钢电热锅炉功率（W）（W） 9kW。
3、冷水泵：允许作业温度（℃）（℃）：≤80℃；规格限定流量：1.5m3/h；扬程：10m。
4、热水泵：允许作业温度（℃）（℃）：≤105℃；规格限定流量：1.5m3/h； 扬程：10m。
5、冷、热媒流量测量：应用转子流量计，测量界限：16-160L/h。
6、原水箱：304 不锈钢材料，容积：80L（冷水箱有盖密封，防止落灰，配备装备装备有液位显露装置；水箱入口配备装备装备有浮球阀以保证水箱水位恒定）。
7、热水箱：304不锈钢材料，容积：60L（热水箱有盖密封，与冷水箱单独，配备装备装备有液位显露装置）。
8、温度（℃）（℃）测量：温度（℃）（℃）传感器：A 级 Pt100；分辨率 0.1℃。8 点**信号数字显露巡检仪。
9、测量系统配备装备装备有智能温度（℃）（℃）控制仪表（PID调动控温，精确度 ±0.2℃），高精确度PID调压模型块电子线路。
10、外观尺寸：1500×500×1700mm，外观为不锈钢可位移支撑架，带双刹车轮。





顺逆流传热实训台,交通信号灯PLC实训装置

注：可单独配备装备装备装备plc，也可与PLC实训装置协作使用

设备构造：

立体交通灯实训模型为金属构造，实训考核装置模型块的I/O 端子、各常用模型块与的连接端子，均与安全插头座连接，使用带安全插头的实训连接线实行电子线路连接；各指令开关、光电开关、和指示元件的电子线路，则经过端子排实行连接。插拔线连接电子线路与端子连接电子线路相集合，既保证学员基础技能的实训、形成和巩固，又保证电子线路连接的快速、安全和可靠。

技术功能数值

电源：一相AC220V、50Hz
功率（W）（W）：<200W
尺寸：不小于600*400*220mm

部分实训内容：

1．电气控制电子线路的装配与PLC编程
（1）交通灯控制电子线路的连接与程序语言编写
（2）交通灯集合控制电子线路的连接与程序语言编写
3．自动控制系统的装配与调动测量试验
（1）交通灯闪烁的控制与调动测量试验
（2）两个个交通灯闪烁的控制与调动测量试验
（3）多个交通灯闪烁的控制与调动测量试验
（4）定时交通灯闪烁的控制与调动测量试验
（5）多个定时交通灯闪烁的控制与调动测量试验
