机械运动创新方案拼装实验台,机械创新实训装置

ZR-JX05 机械动作创新方案拼接组装实训台

一.基础简介：

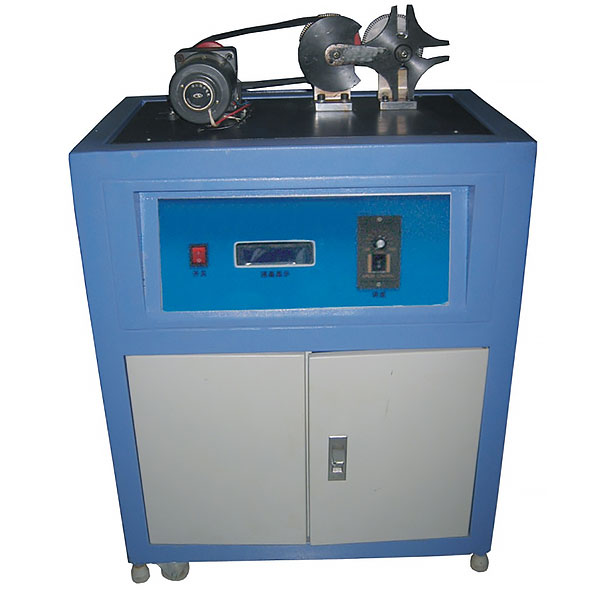

创新机械动作方案拼接组装实训台主要有机架、拆卸平台、电动皮带传动装置，低副杆组（‖级|||级）凸轮、齿轮齿条、槽轮、各种回转副、各种连接件包括，在本实训台可以拼接组装出各种平面机构动作方案37种。实训台中低副杆组长度尺寸可以无数调动，长度尺寸改变界限的，连接头构思新颖，实操简便便利，动作灵活，极大地提升了机构动作方案拼接组装效率。实训台中集合套件低副杆组的零件，联接件外型尺寸适中，全部零件均磨削加工，精确度高，表面发兰，镀铬，外型美观、维护便利、使用寿命长。
机械动作创新方案拼接组装实训台是专门为高等院校本科及专科学员实行机械动作方案创新设计，培养学员机械综合设计能力、创新能力和实践拼接组装能力而研制设计的一种创新型的综合实训台

二.主要拼接组装实训内容：
1、内燃机机构
2、鄂式破碎机
3、曲柄摇杆与摇杆滑块机构
4、泵
5、摄影升降机
6、刨床导杆机构
7、设定有急回特性的四杆机构
8、近似匀速输出的往复动作机构
9、曲柄增力机构
10、可扩大行程机构
11、织布开口机
12、曲柄摇杆型插床机构
13、缝纫机实训连接线、导针机构
14、近似匀速输出的往复动作机构
15、完成有近似停歇过程的机构
16、压力表指示机构
17、搅拌机机构
18、送纸机构
19、动车床送料机构
20、双向加压机构
21、两侧停歇的位移机构
22、曲柄滑块机构与齿轮齿条机构的集合
23、导杆齿轮齿条机构
24、多杆行程放大机构
25、六杆机构
26、双摆杆摆角放大机构
27、转动导杆与凸轮放大升程机构
28、起重机机构
29、铸锭送料机构(翻转机构)
30、摆动导杆型插床的插削机构
31、曲柄摇杆型插床的插削机构
32、冲压送料机构
33、蒸汽机机构
34、完成给定轨迹的机构
35、压包机
36、飞剪
37、内燃机
三.主要技术功能数值：
实训台机架数量4台/套

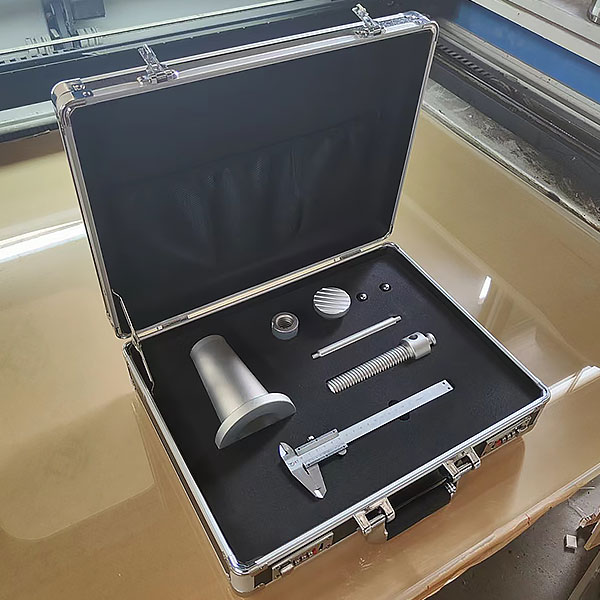

实训台集合套件箱数量4只/套
交流ACACAC带减慢速度器电动机3个/套
交流ACACAC带有线电动机1个/套
交流ACACAC带减慢速度电动机功率（W）（W）N=90W220V输也转动速度n=10转/分
直线电动机功率（W）（W）N=25W220V 行程L=700
电源一相220V 50HZ
零件主要材料：A3钢、45号钢
实训人数：（3-4）人×四组/套
实训台机架外观尺寸约：1000×350×660（长×宽×高）
