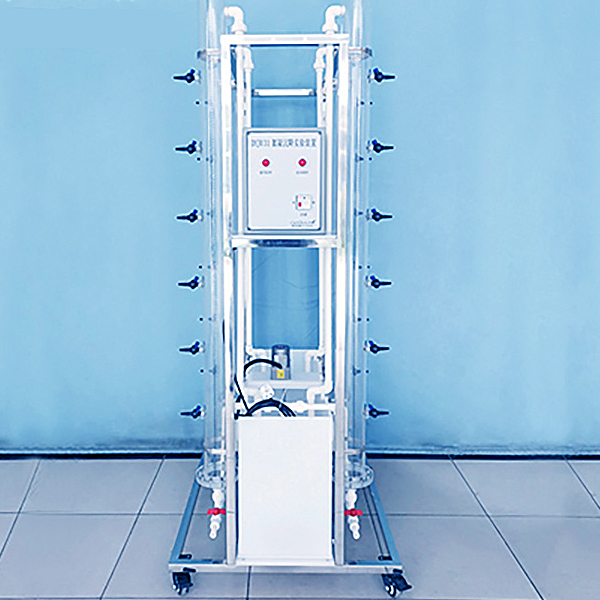

机械搅拌絮凝塔实验装置
机械搅拌絮凝塔实验装置,机构运动简图测绘教学实验台给水处理中澄清工艺通常包括混凝、沉淀和过滤，处理对象主要是水中悬浮物和胶体杂质。原水加药后，经混凝使水中悬浮物和胶体形成大颗粒絮凝体，而后通过沉
董
机械搅拌絮凝塔实训装置,机构动作简图测绘教学实训台
一、实训目的：
给水处置整理中澄清工序技艺通常含有概括混凝、沉淀和过滤，处置整理对象主要是水中悬浮物和胶体杂质。原水加药后，经混凝使水中悬浮物和胶体形成大颗粒絮凝体，而后经过沉淀池实行重力分离。机械反应斜板沉淀池就是混凝、絮凝沉淀两种功能的净水构筑物。本模型就是展示絮凝反应池和斜板沉淀池内部构造的实训装置。希望达到以下目的：
1、经过对有机玻璃装置直接地查看，深入对包括的各个部分的理解；
2、掌控把握机械反应池和斜板沉淀池水流方向和实操使用方法，查看絮体生成和沉淀的状况。
二、主要技术功能数值参考规格及功能数值：
1、环境温度（℃）（℃）：5℃～40℃
2、絮凝水量：0.84L/h
3、絮凝时间：10min
4、搅拌浆线速度 0.2～0.5m/s（可调）、
5、装置外观总尺寸：长×宽×高=1170mm×300mm×600mm
6、作业电源：AC220V±10%、50Hz，一相三线制，功率（W）（W）500W，安全保护：设定有接地保护、漏电保护、过流保护、
三、主要配备装备装备：
1、原水箱1只：白色PP板材料、厚度10mm，400×400×500mm、底层基板上装配备装备装备有放空阀，便利将水排净；
2、清水箱1只：白色PP板材料、厚度10mm，300×400×500mm，底层基板上装配备装备装备有放空阀，便利将水排净；
3、配原水箱搅拌电动机1台、304不锈钢搅拌桨1套；（功率（W）（W）25W、转动速度120rpm）、（含调动速度器1只）
4、絮凝塔1套、透明有机玻璃材料、壁厚8mm，Ø 200×700mm；（含304不锈钢搅拌器1套）、
5、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率（W）（W）30W；
6、流量测量与调动：转子流量计1只、（0.1～1m3/h）
机械搅拌絮凝塔实训装置,机构动作简图测绘教学实训台
用来机械原理课程开设“机构动作简图测绘及解析实训”。工件美观大方，精加工装配精确度高，动作构件、动作灵活、无干涉情况。
主要技术功能数值：
1.模型材料：应用铝制材料或实物制作。
2.动作构件机械精加工，装机精确度高，机构动作灵活。
3.各模型底层基板、支撑架统一烤漆，动作部分实行分色处置整理，美观大方（如有底层基板）。
机器型10件
B1抛光机
B2装订机机构
B3牛头刨床
B4颚式破碎机
B5步进输机
B6假支膝关节机构
B7机械手腕部机构
B8简易冲床
B9铆钉机构
B10限限限制动作作作机构
一、实训目的：
给水处置整理中澄清工序技艺通常含有概括混凝、沉淀和过滤，处置整理对象主要是水中悬浮物和胶体杂质。原水加药后，经混凝使水中悬浮物和胶体形成大颗粒絮凝体，而后经过沉淀池实行重力分离。机械反应斜板沉淀池就是混凝、絮凝沉淀两种功能的净水构筑物。本模型就是展示絮凝反应池和斜板沉淀池内部构造的实训装置。希望达到以下目的：
1、经过对有机玻璃装置直接地查看，深入对包括的各个部分的理解；
2、掌控把握机械反应池和斜板沉淀池水流方向和实操使用方法，查看絮体生成和沉淀的状况。
二、主要技术功能数值参考规格及功能数值：
1、环境温度（℃）（℃）：5℃～40℃
2、絮凝水量：0.84L/h
3、絮凝时间：10min
4、搅拌浆线速度 0.2～0.5m/s（可调）、
5、装置外观总尺寸：长×宽×高=1170mm×300mm×600mm
6、作业电源：AC220V±10%、50Hz，一相三线制，功率（W）（W）500W，安全保护：设定有接地保护、漏电保护、过流保护、
三、主要配备装备装备：
1、原水箱1只：白色PP板材料、厚度10mm，400×400×500mm、底层基板上装配备装备装备有放空阀，便利将水排净；
2、清水箱1只：白色PP板材料、厚度10mm，300×400×500mm，底层基板上装配备装备装备有放空阀，便利将水排净；
3、配原水箱搅拌电动机1台、304不锈钢搅拌桨1套；（功率（W）（W）25W、转动速度120rpm）、（含调动速度器1只）
4、絮凝塔1套、透明有机玻璃材料、壁厚8mm，Ø 200×700mm；（含304不锈钢搅拌器1套）、
5、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率（W）（W）30W；
6、流量测量与调动：转子流量计1只、（0.1～1m3/h）
机械搅拌絮凝塔实训装置,机构动作简图测绘教学实训台
用来机械原理课程开设“机构动作简图测绘及解析实训”。工件美观大方，精加工装配精确度高，动作构件、动作灵活、无干涉情况。
主要技术功能数值：
1.模型材料：应用铝制材料或实物制作。
2.动作构件机械精加工，装机精确度高，机构动作灵活。
3.各模型底层基板、支撑架统一烤漆，动作部分实行分色处置整理，美观大方（如有底层基板）。
机器型10件
B1抛光机
B2装订机机构
B3牛头刨床
B4颚式破碎机
B5步进输机
B6假支膝关节机构
B7机械手腕部机构
B8简易冲床
B9铆钉机构
B10限限限制动作作作机构
