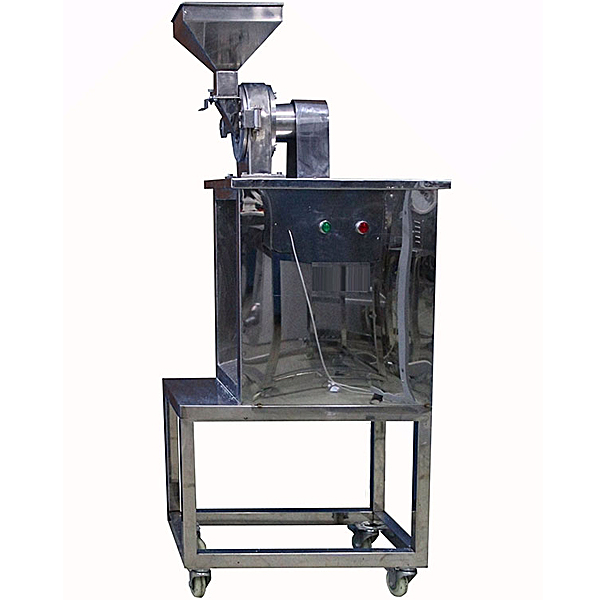

涡轮药材粉碎机实训装置
涡轮药材粉碎机实训装置,风管风压、风速、风量测定实验装置1. 了解和掌握涡轮粉碎机的结构和标准操作规程。2. 掌握粉碎岗位的标准操作规程、质量控制要点和生产管理要点。3. 学会正确清场，正确对粉碎设备进行清洁，正确填写粉
董
涡轮药材粉碎机实训装置,风管风压、风速、风量测量实训装置
装置功能:
涡轮药材粉碎机实训装置,风管风压、风速、风量测量实训装置
一.实训目的
理解流量测量装置的构造原理，学会应用国标标准椭圆流量喷嘴、毕托管，进口集流管和弯管流量计测量流量。
二.技术功能数值参考规格
1.装置配备装备装备有国标标准椭圆流量喷嘴、毕托管，进口集流管和弯管，利于实行实训研究。
2.装置作业环境：常温、常压下运行,作业电源：三相五线380VAC、50Hz，总功率（W）（W）2.2KW。安全保护：设定有接地保护，漏电保护，过流保护。
3.电源线路及控制线的装配：须使用环保阻燃电气配线槽，规范整理符合国家标准，设定有绝缘、防弧、阻燃自熄等特别点，布线整齐，装配可靠，便利查找、维修和调换线路。
4.装置外观尺寸：2500×1000×1800mm。
三.主要配备装备装备及功能数值
1.多翼式离心风机，上海建立，380VAC，0.75KW，1台。
2.流量喷嘴：国家标准GB/T 1236-2000，φ70mm的喷嘴3个，φ50mm的喷嘴2个。
3.标准流量计量箱，长×宽×高：875×507×550.5mm。标准流量喷嘴，φ70mm和φ50mm，
喷嘴配备装备装备装备堵板，可拆卸装配。6mm厚度支持板。穿孔率39.8%均流板。喷嘴前后测压环。
标准流量计量箱使用304不锈钢材料制作。
4.进口集流管流量计。
装置功能:
1. 理解和掌控把握涡轮粉碎机的构造和标准实操规程。
2. 掌控把握粉碎岗位的标准实操规程、重量（kg）（kg）控制要点和生产管理要点。
3. 学会正确清场，正确对粉碎设备实行清洁，正确填写粉碎岗位生产记录等实际实操技能。
技术功能数值：
主轴转动速度: 4000 转/分
粉碎细度: 10-120目
进料粒度： ≤5mm
生产能力： 西药:10-15kg/h,中药:8-12kg/h
作业功率（W）（W）： 1.5KW
外型尺寸：700×450×1500mm，可位移式设计带双刹车轮。
2. 掌控把握粉碎岗位的标准实操规程、重量（kg）（kg）控制要点和生产管理要点。
3. 学会正确清场，正确对粉碎设备实行清洁，正确填写粉碎岗位生产记录等实际实操技能。
技术功能数值：
主轴转动速度: 4000 转/分
粉碎细度: 10-120目
进料粒度： ≤5mm
生产能力： 西药:10-15kg/h,中药:8-12kg/h
作业功率（W）（W）： 1.5KW
外型尺寸：700×450×1500mm，可位移式设计带双刹车轮。
涡轮药材粉碎机实训装置,风管风压、风速、风量测量实训装置
一.实训目的
理解流量测量装置的构造原理，学会应用国标标准椭圆流量喷嘴、毕托管，进口集流管和弯管流量计测量流量。
二.技术功能数值参考规格
1.装置配备装备装备有国标标准椭圆流量喷嘴、毕托管，进口集流管和弯管，利于实行实训研究。
2.装置作业环境：常温、常压下运行,作业电源：三相五线380VAC、50Hz，总功率（W）（W）2.2KW。安全保护：设定有接地保护，漏电保护，过流保护。
3.电源线路及控制线的装配：须使用环保阻燃电气配线槽，规范整理符合国家标准，设定有绝缘、防弧、阻燃自熄等特别点，布线整齐，装配可靠，便利查找、维修和调换线路。
4.装置外观尺寸：2500×1000×1800mm。
三.主要配备装备装备及功能数值
1.多翼式离心风机，上海建立，380VAC，0.75KW，1台。
2.流量喷嘴：国家标准GB/T 1236-2000，φ70mm的喷嘴3个，φ50mm的喷嘴2个。
3.标准流量计量箱，长×宽×高：875×507×550.5mm。标准流量喷嘴，φ70mm和φ50mm，
喷嘴配备装备装备装备堵板，可拆卸装配。6mm厚度支持板。穿孔率39.8%均流板。喷嘴前后测压环。
标准流量计量箱使用304不锈钢材料制作。
4.进口集流管流量计。
