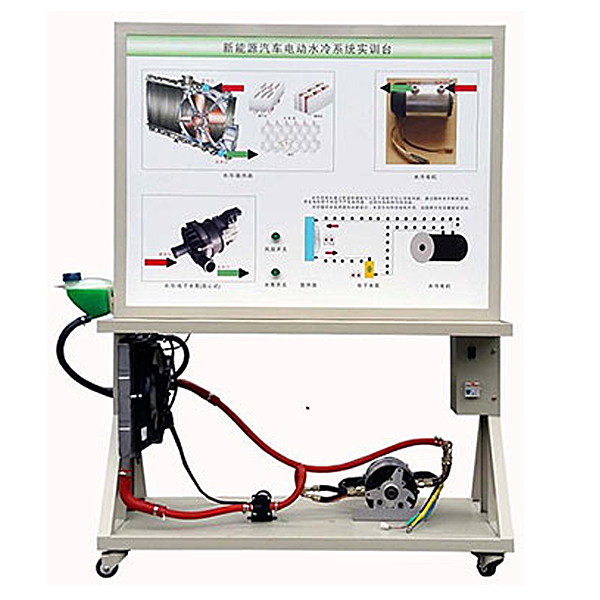

动力电池冷却系统实训装置
动力电池冷却系统实训装置,水流空化现象演示实训台该设备采用新能源汽车动力电池水冷散热系统(ESS)为基础，全面展示了新能源汽车动力电池水冷散热系统的组成结构和工作过程。适用于学校对新能源汽车动力电池水冷散热系统的理
董
动力电池冷却系统实训装置,水流空化情况演示实训台
一、设备简介
该设备应用新能源汽车动力电池水冷散热系统(ESS)为基础，全面展示了新能源汽车动力电池水冷散热系统的包括构造和作业过程。适用来学校对新能源汽车动力电池水冷散热系统的课程课程课程理论和维修实训的教学需要。
二、功能特别点
1.运行演示的新能源汽车动力电池水冷散热系统，充分展示新能源汽车动力电池水冷散热系统的包括构造。
2.实操控制开关，演示新能源汽车动力电池水冷散热系统的作业过程，装配闪烁发光二极管同步展示系统的作业过程。
3.实操实操操作面板应用4mm厚铝塑板，实操实操操作面板UV平实操实操操作面板喷绘打印有彩色图板；学员可直观对照图板和实物，认知和解析系统的作业原理。
4.实操实操操作面板上装配备装备装备有检验测量试验端子、可直接在实操实操操作面板上检验测量试验系统电子线路元件的电信号，如电阻、电压（V）（V）（V）、电流（A）（A）（A）、频率信号等。
5.设备由立式可位移教学板(带原理面教板)与水平存放平台（装配系统各主要零部位件）等组建。
6.设备框体构造应用40mm×40mm和40mm×80mm两种一体化全铝制型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便利位移。
7.配套实训指导书等教学图纸文档实训指导书，完整讲述作业原理，实训内容，故障设定及解析等要点。
8.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
动力电池冷却系统实训装置,水流空化情况演示实训台
实训目的：
1、演示水流空化情况。
2、查看发生空化水流时U形管中液面的改变规律。
3、查看发生空化水流时量杯中的水面改变规律。
主要配备装备装备：
实训水箱、集水箱、空化管、实训水管、测压排、计量水箱、刻度标尺、秒表、水泵、回水系统、不锈钢框体构造
技术功能数值：
1、运行环境：温度（℃）（℃）0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续实操。
2、实训管：实训主管内径ф25mm,空化支管内径ф20 mm，上装内径为ф5mm的空化管，材料为全透明有机玻璃管，便利学员查看玻璃管内详细的实训经过及情况。经过调动水量控制阀来改变流体流速。
3、水泵为自吸泵，电压（V）（V）（V）220V、**流量：2.0m3/h，**扬程：30m，功率（W）（W）：370W。
4、计量水箱：容积10L透明有机玻璃制作，带计量刻度。
5、蓄水箱：外观尺寸：500×400×400mm，优质PVC材料。
6、实训所用的流体-水为全循环使用设计，充分节约水资源。
7、框体构造及台面均为304不锈钢材料，构造紧凑，外观美观，实操便利。
