来源:九江职业大学

电气装配实训室主要承担电子类专业的电工基础,电子线路基础,电子技术基础,电子电子线路,电工技术实训任务等课程的实训。

主要设备电气装配实训装置20台。可完成的实训内容有照明电子线路装配、点动与连续转动电子线路连接、接触器和按钮双重联锁正、反转连接、电动机定子绕组串联电阻启动控制电子线路连接、按钮变换的Y-△启动控制电子线路的连接、电动机半波整流能耗限限制动作作控制电子线路连接、电动机全波整流能耗限限制动作作控制线路、电动机反接限限制动作作控制电子线路连接、电动机往返行程控制电子线路连接实训、电动机顺序启动控制电子线路连接实训、按钮变换的双速电动机控制电子线路连接、时间继电器变换的双速电动机控制电子线路连接、QS3-13Y-Δ自动起动器、CA6140车床电气控制电子线路单元常见的查验与排除、电动葫芦电器控制单元常见线路。

相关设备:

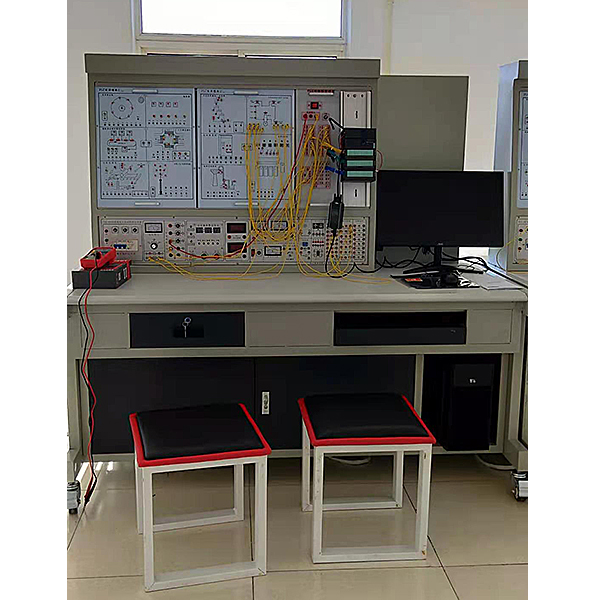

ZR-980 电气装配实训装置


(参考图)

一、基础简介
ZR-980 电气装配实训装置由铁板作制作的多功能装配板（网孔板）实训装置和电源装置等包括。实训时选用的各种元件、器件和部位件，可便利地装配在网孔板上，便利灵活。按照教学和实训的需要，选用不一样的元件、器件和部位件，可实行不一样课程模型块，不一样项目的实训，电气装配实训装置适用界限广，可完成的教学内容和实训内容多。使用完毕的元件、器件和部位件，从实训装置上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业教学和实训，经济适用。实训装置配备装备装备漏电保护、过载和电子线路保护，保障人身安全和设备使用安全。灵活、可靠、安全、经济适用，电气装配实训装置的特别点。对实训场所不多、教学经费投入受限制的学校，电气装配实训装置是一种理想的职业教育实训设备。
一、设备技术功能数值参考规格
1. 外型：整体尺寸1632mm×750mm×1638mm；
2. 实训装置架的材料：铁板构造；
3. 电源：
1)写入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流ACAC输出：三相五线 380V 接插式2组、220V接插式2组。
4.整流二极管：提供整流二极管1N5408四个，用来能耗限限制动作作电子线路。
5.可调直线DC输出： 0～24V/2A连续可调2组（带有指针电压（V）（V）、指针电流（A）（A）表就地就地实时监控电源改变）；
6.各种规格的电阻
提供75Ω/75W功率（W）（W）电阻三个，用来降压启动电子线路。
提供10Ω/25W功率（W）（W）电阻一个，用来能耗限限制动作作电子线路。
7. 连连接口及仪表：指针式电压（V）（V）表 2 只，时刻监控电网电压（V）（V）改变；
8. 保护：熔断器作短路保护，断路器设定有过载保护，漏电开关设定有漏电保护功能，漏电保护动作电流（A）（A）≤30mA。
二、 设备构造功能
电气装配实训装置由实训屏（内置电源）、实训桌、实训储物储物储物柜三大部分包括。
1.以30mm×30mm成型方钢作为设备主要框体构造材料；实训屏、地盘应用焊接连接、关键部位应用三角筋用内六角螺钉加固连接，表面经高温喷塑处置整理，美观大方而而且有效起到防锈绝缘的作用；由两条35mm×35mm铝制型材及滑槽包括网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布置依次为电源保护装置、电源指示装置、电源输出；
2、实训桌桌面应用25mm麻灰色高密度层压板封边特制，有效提升绝缘等级；实训桌下部装备有至少4个导向轮，便利实训装置架位移；
3、实训储物储物储物柜应用标准构造和抽屉式，左侧有3层抽屉，用来存放工量具以及实训图纸文档实训指导书；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物储物储物柜的位置可按照需要灵活调动，外观尺寸为：1300mm×600mm×510mm。
4、网孔板：应用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面装配的元气件含有概括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM，大小774*580MM
三、参考实训内容
1．电工布线工序技艺实训
2．两个开关控制一盏灯线路实训
3．声控开关控制白炽电子线路实训
4．二地控制一盏灯电子线路实训
5．三地控制一盏灯电子线路实训
6．日光灯线路接线实训
7．一相电度表直接装配接线
8．一相电度表经电流（A）（A）互感器装配接线
9．室内照明电子线路装配实训
10．配电板装配实训
11．交流ACAC负载电功率（W）（W）的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．作业台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗限限制动作作控制线路
四、 全室参考配备装备表（以20台/40座为例）

序号	名 称	每台数量	全室数量	单位	备 注
1	控制屏	1	20	套
2	实训桌	1	20	张
3	学员凳	2	40	张
4	网孔板	2	40	块
5	器件材料配备装备装备	1	20	套	见表一

表一 每套器件材料配备装备装备配备装备表单

序号	名 称		型号与规格	数 量
1	电器元件	一相电度表	DD862-2	2
		一相闸刀开关	HK8	2
		拉线开关	4A/250V	2
		平灯头	6A/250V	4
		园形插头座	T3-10	2
		电流（A）（A）互感器	LQG-0.5	2
		墙壁开关座		4
		声控开关	118-B30	2
		低压断路器	DZ108-20/10	2
		螺旋式保险盒	RL1-15/3A	6
		直插式保险盒	RT14-20/2A	4
		交流ACAC接触器	CJX2-0910	6
		辅助触头	F4-22	6
		热继电器	R16B-20/3	2
		通电延时时间继电器	ST3PA-B/380V（0-60S）	2
		时间继电器座	PF-083A	2
		3H铁壳按钮		4
		行程开关	LX9-222	4
		行程开关	LX9-001	4
		倒顺开关	K03-15	2
		日光灯管	Y210RR25/10W	2
		镇流器	13W	2
		日光灯座		4
		接线端子排	JF5-2.5/5	10
		G形导轨		2
		走线槽		3米
		螺丝		180
2	常用工量具	压线钳		1
		数字万用表		1
		螺丝刀		2
		尖嘴钳		2
		剥线钳		1
3	电动机	三相鼠笼异步电动机	380V/Y/△180W，单速	1
		三相双速异步电动机	规格限定电压（V）（V）:三相 AC 380,180W	1
4	网孔板		774*580MM	2
5	说明书			1
6	测电笔			1
