PLC模拟量实训装置,PLC模拟量实训设备

PLC模拟量实训装置,PLC模拟量实训设备优选上海教育设备制造有限公司,公司通过ISO国际质量管理体系认证,产品质量保证,服务热线:021-56093262。

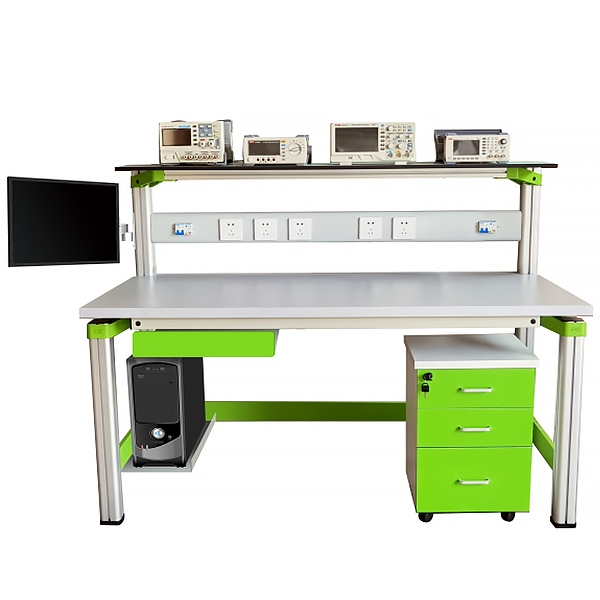

PLC模拟量实训装置,PLC模拟量实训设备(图1)

ZRS-02 PLC可编程实训室设备




一、基础简介
PLC可编程控制器是以微处置整理机基础发展起来的新型工业控制装置。它以体积小 功能强 可靠性高以及应用装配便利的特别点,很快在我国的工业控制中占据了主导地位,并而而且不断发展。按照这一发展形势,全国各职教高教学校、各类职业技术学校全部将PLC教学纳入教学任务,作为电子、电气以及工业自动化类专业的一门必修棵。
PLC可编程实训室设备是按照这一教学要求研发的新一代PLC教学设备,设备应用箱式挂式模型块件式,便利实训内容拓展和用户第二次研发。自设备推出以来,得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、实操简便便利,对学员理解和掌控把握可编程控制器的控制原理和实操方法。加快学习掌控把握掌控把握PLC的编程方法。全部设定有极大的帮助。是PLC教学中的理想工量具。
二、系统含有概括
1、PLC可编程控制器实训装置(演示屏与控制箱式模型块式模型块含有概括)
2、PLC可编程控制器实训演示装置
3、PLC可编程控制器实操桌
4、编程应用系统
5、拟真教学系统
6、PLC及转接通讯电缆
7、电脑或手持编程器(用户自备或代购)
三、PLC可编程控制器实训装置控制箱式模型块式模型块技术功能数值参考规格
1、电源
1.1电源写入:作业电压(V)(V)220V±5%(50Hz),写入时指示灯亮。
1.2电源输出:有保险丝和漏电保护开关二级保护功能。输出交流ACAC220V作业电压(V)(V)有高精确度电流(A)(A)表与电压(V)(V)表指示
A组:直线DC电压(V)(V)+5V/3A输出,有高精确度直线DC电压(V)(V)表指示电压(V)(V)输出,过流自动保护功能。
B组: 直线DC电压(V)(V)24V/2A输出,有高精确度直线DC电压(V)(V)表指示电压(V)(V)输出,过流自动保护功能。
C组:低压直线DC稳压电源,电压(V)(V)+12V/-12V输出,电流(A)(A)2A。
D组: 0-30V直线DC稳压电源,内置式继电器自动换档,多圈电位器连续调压,输出电流(A)(A)2A,设定有预设式限流保护功能。
E组:恒流源,提供0-20mA恒流源
F组:一相市电输出,供用户自备仪表器具使用。
四、PLC可编程控制器主机箱式挂式模型块件功能、特别点
◆PLC主机:写入:24点 输出24点(可选用)
◆型号:
三菱FX3U-48MR(也可选用西门子、欧姆龙,价格另议)
◆输出电压(V)(V):直线DC24V,电压(V)(V)表指示
◆运用应用系统编程
◆电源写入:交流ACAC220V,50Hz
1)功能含有概括
◆ 交流ACAC电源写入区 ◆ PLC主机 、编程电缆
◆ LED发光管、指示灯 ◆ 输出负载指示
◆ 写入模仿开关(按钮和开关) ◆ LED数码管 、蜂鸣器
◆ 直线DC稳压电源5V1A,24V2A ◆ PLC写入 、输出端口
2)PLC主机的写入输出端口均已引到实操操作面板上。写入可以接模仿写入开关、行程开关或光电开关等。输出可以接实操操作面板上的指示灯、数码管和继电器、直线DC电动机和蜂鸣器,还可以与演示装置相连接,可应用实际的工业控制。
3)PLC主机一般应用日本原装的三菱系列主机。如用户要求时也可配备装备装备其他型号主机。
4)实训装置本身带有24V2A的电源。可以直接用来输出负载或与演示装置连连接口或与其它对应装置相连。
5)双口接线法 PLC主机与实训箱式挂式模型块件之间的连接即可应用自锁应用自锁紧接插线单线逐点连接,以提升动手动脑能力,深入理解PLC的构造功能,又可经过排线一次性连接,以提升实训连接速度,与单一连接法相比设定有绝对优越性。

五、实训桌:铝木构造,应用特制模具制作的优质铝制做框体构造,铝制表面经氧化处置整理,经久耐用,美观大方,符合现代审美观,桌面为防火烧烧、防水浸浸、耐磨损损高密度板,桌子下部配备装备储物储物储物柜及电脑主机储物储物柜。
六、PLC可编程控制器实训演示箱式挂式模型块件
该装置是为了协作PLC可编程控制器实训装置使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直线DC电动机、步进电动机等执行机构用其他外围电子线路模仿实际工业控制过程中的状态,它形象生动的演示了PLC的整个执行过程。经过该装置,可以锻炼学员的动手能力,能够形象生动的执行机构训证自己编写程序的正确性,掌控把握PLC的实际应用,增强学员对PLC的学习掌控把握掌控把握兴趣。演示箱式挂式模型块件后盖由铝制注塑而成,箱体构造合理,工序技艺先进,美观大方。该装置在演示屏上位置可随意位移、互换。
演示装置上对PLC的写入输出均应用24V电源,5V电源供执行机构中的外围使用,每套演示装置主要应用十七块实训箱式挂式模型块件包括,它们的型号分别为:
1)PLC001 交通信号灯PLC自动控制
2)PLC002 搅拌器的PLC自动控制
3)PLC003 LED数码管显露PLC自动控制(实物)
4)PLC004 四层电梯的PLC自动控制(实物)
5)PLC005 加工中心刀具库选用控制(实物)
6)PLC006 艺术彩灯造型的PLC控制
7)PLC007 电动机的自动控制(实物)
8)PLC008 步进电动机的PLC控制(实物)
9)PLC009 模仿电视发射塔 10) PLC010 自动送料装车系统
11)P LC011自动售货机
12)PLC012 自动成型系统
13)PLC013 水塔自动供水系统
14)PLC014 邮件自动分拣系统
15)PLC015 自动洗衣机系统
16)PLC016 电镀系统
17)PLC017 基础实训
18)三菱PLC主机:写入:24点 ,输出16点

PLC模拟量实训装置,PLC模拟量实训设备(图2)



                          实训箱式挂式模型块件

七、实训内容
1.与、或、非逻辑功能实训
2.定时器、计数器功能实训
3.跳转、分支功能实训
4.移位寄存器实训
5.数值处置整理功能实训
6.微分、位实操实训
7.交通信号灯PLC自动控制实训
8.搅拌器的PLC自动控制实训
9.LED数码官显露PLC自动控制实训
10.四层电梯的PLC自动控制实训
11.加工中心刀具库选用控制实训
12.艺术彩灯造型的PLC控制实训
13.电动机的自动控制实训
14.步进电动机的PLC控制
15.模仿电视发射塔实训实训
16.自动送料装车系统控制实训
17.自动售货机实训
18.自动成型实训
19.水塔自动供水控制系统实训
20.邮件自动分拣实训
21.自动洗衣机控制系统模仿实训
22.电镀过程控制实训


八、配备装备表单

名称 型号 数量 单位 备注
实训屏 1 铝制
电源控制箱式模型块式模型块 1 钢质喷塑
实训桌 1 铝木构造
PLC主机 三菱FX3U-48MR 1
学员凳 2 塑钢构造
通讯电缆 SC-09 1
实训箱式挂式模型块件模型块实操操作面板为整块敷铜板经特殊工序技艺加工能而成 ,因而连线少,接触可靠,故障率低,美观大方,后盖用工程塑料注塑一次成型,工序技艺先进) 交通信号灯PLC自动控制 1
搅拌器的PLC自动控制 1
LED数码官显露PLC自动控制(实物) 1
四层电梯的PLC自动控制(实物) 1
加工中心刀具库选用控制(实物) 1
艺术彩灯造型的PLC控制 1
电动机的自动控制(实物) 1
步进电动机的PLC控制(实物) 1
模仿电视发射塔实训 1
自动送料装车系统控制 1
自动售货机 1
自动成型 1
水塔自动供水控制系统 1
邮件自动分拣 1
自动洗衣机控制系统模仿 1
基础实训 1
电镀过程控制 1
系统 三菱编程系统及演示程序 1
组态系统教育版 1
说明书 实训指导 1
专用实训连接线 实训连接线50CM自锁线 30
15CM自锁线 10
系统排线 1
Ф4电动机安全叠加连线 30
