电控高压共轨柴油发动机维修实验台

电控高压共轨柴油发动机维修实训台,传感器实训台


一、设备简介

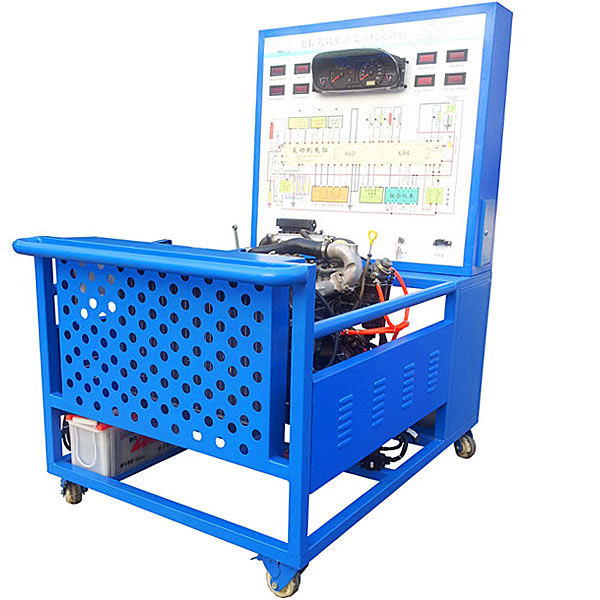

该设备应用 电控高压共轨柴油发动机为基础，对发动机可实行起动、加快速度、减慢速度等工况的实践实操，真实展示电控高压共轨柴油发动机的包括构造和作业过程。
适用来学校对电控高压共轨柴油发动机和维修实训的教学需要。
二、功能特别点
1.真实可运行的电控高压共轨柴油发动机(加快速度/减慢速度/怠速工况正常），充分展示电控高压共轨柴油发动机的包括构造和作业过程。
2.实训台实操实操操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操实操操作面板打印有永不褪色的彩色电子线路图；学员可直观对照电子线路图和电控高压共轨柴油发动机实物，认知和解析控制系统的作业原理。
3.实训台实操实操操作面板上装配备装备装备有检验测量试验端子、可直接在实操实操操作面板上检验测量试验各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压（V）（V）（V）、电流（A）（A）（A）、频率信号等。
4.实训台实操实操操作面板上装配备装备装备有汽车仪表，可就地就地就地实时显露发动机转动速度、水温、机油压力灯、充电指示灯、电控系统故障指示灯等功能数值改变。
5.实训台装配备装备装备有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统实行读取故障码、清除故障码、读取数值流等自诊断功能。
6.实训台配备装备装备装备有油门控制装置，可便利对发动机加快速度减慢速度。
7.实训台配备装备装备装备有电源总开关、水箱防护罩、飞轮防护罩等装配保护装置。
8.设备检验测量试验实操实操操作面板正前方底座上配备装备装备有20cm的钢制台面，便利存放图纸文档实训指导书、检验测量试验仪表器具等。
9.实训台底座应用钢构造焊接，表面应用喷涂工序技艺处置整理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
10.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）（3D）（3D）模型，经过点击零部位件显露零部位件名称，可360°全方位旋转、放大、缩小、平移，同时可经过位移零部位件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部构造。
B.轴系构造的设计及虚拟拆卸装配界面可选零件认知、拆卸装配演示、实战实操。
1、零件认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维（3D）（3D）（3D）模型与零件名称，随意零件均可实行360°旋转
2、拆卸装配演示：内置2个案例，将鼠标位移到某一零件位置时（底座与轴承座除外），该零件自动放大，并显露零件名称，设定有拆卸与装配按钮，功能由系统自动完成轴系构造拆卸与装配。三维（3D）（3D）（3D）场景均可实行360°全方位旋转、放大、缩小、平移。




电控高压共轨柴油发动机维修实训台,传感器实训台

基础简介:

传感器实训台是上海中人教仪厂最新推出为传感器及教学实训而研发的适应不一样类别、不一样层次的专业教学实训设备。可完成“传感器原理与应用”、“自动检验测量试验技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实训。为各高等院校、中专与职业技术学院等新建或扩建实训室,迅速开设实训课提供了理想的实训室设备。

技术功能数值:

1、写入电源:AC220V±5%  50±1Hz
2、规格限定电流（A）（A）（A）:≤5A
3、直线DC电源:±5V   ±15V
4、稳压系数:±1%
5、电压（V）（V）（V）纹波:≤10mV
6、非线性误差:≤5%
7、测量精确度:≤1%
8、功    耗:100VA
9、输出电流（A）（A）（A）:1A
10、相对温度（℃）（℃）:-5℃～40℃
11、相对湿度:<85%(25℃)
12、实训台规格外观尺寸:1600×750×1100mm

主控台功能:

1、实训台提供四组直线DC稳压电源:±5V、±15V;±2V～±10V分五挡输出,2～24V可调,设定有短路保护功能。
2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流（A）（A）（A）0.5A。
3、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压（V）（V）（V）界限:0VP～10VP连续可调,最大输出电流（A）（A）（A）:0.5A(有效值0.4KHz)。
4、差动放大器:通频带0-10KHz,可接成同相、反相、差动构造,增益为1-150倍的直线DC放大器。
5、数字式电压（V）（V）（V）表:三位半显露,测量界限±2V、±20V,写入阻抗100KΩ,精确度1%。
6、数字式频率/转动速度表:由四只数码管,2只发光管包括,写入阻抗100KΩ,精确度1%。频率测量界限1-9999 Hz,转动速度测量界限1-9999r/min。
7、温度（℃）（℃）表:0-150℃度,精确度1%。
8、高精确度温度（℃）（℃）控制PID调动仪,多种写入输出规格,设定有人工智能调动以功能数值自整定功能。
9、机械式压力表:0-40Kpa,精确度2%。
10、手动气压源:0-40Kpa。

三源部分:

1、加热源:16V交流ACACAC电源加热,温度（℃）（℃）控制界限0～150℃。
2、转动源:0-12V直线DC电源驱动,转动速度可调界限0～2400转/分。
3、振动源:振动频率1-30Hz(可调),共振频率13Hz左右。
