供配电系统倒闸实训装置

--我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而而而且同一电压（V）（V）（V）等级、不一样电压（V）（V）（V）等级之间联系也非常紧密，在这种情况下，正确的倒闸便尤为重要。

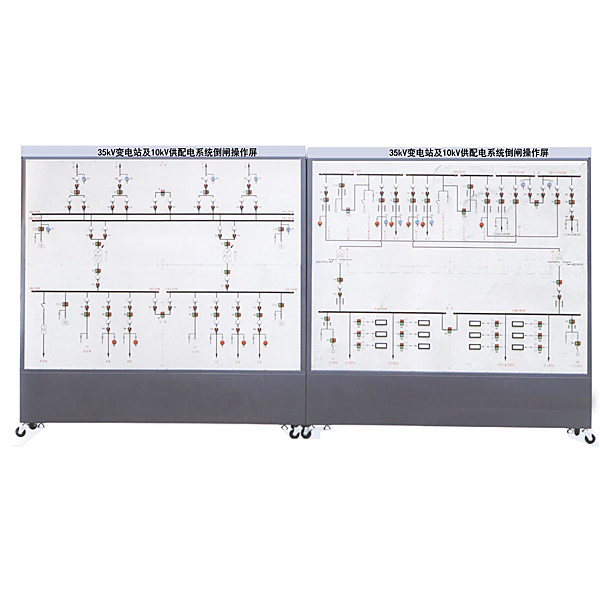

“35kV变电站及10kV供配电系统倒闸实操屏”是针对变电站倒闸实操而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压（V）（V）（V）等级：35kV设定有4路进线，双母带联络；10kV侧应用单母分段，两入两出，环网供电；0.4kV侧应用单母分段，并设定有备用发电系统。在此经经典型35kV变电站模型上，学员可以实行各种工况下的倒闸实操。变电站的电压（V）（V）（V）等级和结线方法也可以按照用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。

二、 特 点

1. 真实性:装置元件布置、开关实操全部参考了工程实际,为各专业岗位创造真实的环境

2. 模型块化设计：装置以单片机或plc为核心，将开关的集合模型块单元化设计,可拓展性强

3. 形象性:装置配备装备装备了有声光系统,可以有效提升实训、考核效果

4. 软硬集合：装置配备装备装备有后台系统，客户可选购完成遥测、遥控

三、 技术功能数值参考规格

1. 写入电源：一相三线～220V±10%  50HZ

2. 作业环境：温度（℃）（℃）-10℃～+50℃

3. 装置容量（KV）（KV）（KV）：＜1.5kVA

4. 外观尺寸：4000mm×2200mm×500mm

供配电系统倒闸实训装置,机械技能装搭综合实训台

一、设备基础简介
机械装调实训台依据相关国家职业标准及行业标准，集合各学校、院校"数控技术及其应用"、"机械制造技术"、"机电设备装配与维修"、"机械装配"、"模具制造技术"、"机电设备装配与维修"、"机械设备装配与自动控制"等专业的培养目标而研制。以职业实践活动为主线，主要培养学员认知阅读与测测测绘制作作作装配图和零件图、钳工基础实操、零部位件和机构装配工序技艺与调动、装配重量（kg）（kg）检验等技能，经过"做中学"，提升学员在机械制造企业及相关行业一线工序技艺装配与实施、机电设备装配调动测量试验和维护修理、机械加工重量（kg）（kg）解析与控制、基层生产管理等岗位的就业能力。
二、技术功能数值
1、交流ACACAC电源：一相 AC 220 V±10% 50Hz；
2、温度（℃）（℃）：-10～50℃；环境湿度：≤90％无水珠凝结；
3、外观尺寸：长×宽×高=1800mm×700mm×825mm；
4、整机功耗：≤1.0 kVA；
5、安全保障功能：实训台桌面应用高绝缘、高强度、耐高温的高密度板。设定有接地保护、漏电保护功能，安全性符合相关的国标标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实训实训连接线
三、功能特别点
1.本装置主要应用多种机械模型块包括，各个模型块可单独实训，也可综合实训。模型块含有概括（动力源、四轴主变速箱、二维作业台、间歇回转作业台、二级变速器、圆锥齿轮离合器、摩擦轮机构、曲柄连杆及凸轮多功能装置等）。涉及各种机械设备装配中的一些对比经经典型的技能点和知识点。比如：带、链等传动机构的装配与调动、变速箱的装配、轴承的装配与调动（深沟球轴承、角接触轴承、圆锥滚子轴承、推力球轴承）、圆柱圆锥齿轮的装配与调动、蜗轮蜗杆副的装配、齿条的装配、曲柄连杆及凸轮副的装配与调动、槽轮及摩擦轮的装配、摩擦轮与滚道装配、滚珠丝杆副装配、直线导轨的装配与调动、相关平行度及垂直度的调动与检验测量试验等。
