渐开线齿轮参数测定实验装置
渐开线齿轮参数测定实验装置,机械创意拼装组合实训台（1）齿轮模数：m=5 齿数：z=16～24；（2）变位系数：-0.4～0.4；（3）齿轮加工精度：8-8-7GK和8-8-7EJ；
董
渐开线齿轮功能数值测量实训装置,机械创意拼接组装集合实训台
主要技术功能数值
渐开线齿轮功能数值测量实训装置,机械创意拼接组装集合实训台
一、技术要求
1、实训内容
1)平面连杆机构14种
2)凸轮机构7种
3)定轴齿轮机构2种
4)2K-H周转轮系1种
5)摆线针轮机构1种
6)棘轮机构4种
7)槽轮机构2种
8)不完全齿轮间歇动作机构1种
9)确定孔与轴的协作类型及基准制，选用加工精确度等级。
10)测绘零部位件图及装配图。
11)拟定零件加工工序技艺路线及装配工序技艺过程。
2、基础构造
实训台：由机架模型块、机构零部位件模型块、作业台模型块、标准件模型块、工量具模型块等包括。实训桌和挂架应用优质冷作铁板经钣金加工而成。主要零部位件挂在挂架上，作业台上置10吋平实操实操操作面板显露器1台，可显露实操各机构搭接拆卸装配过程和使用方法。
3、主要功能
主要用来机械原理机械创新设计等课程开设的机构集合创新及其拼接组装、拟真实训,经过实物机构装配，深入对机构包括原理及动作特别点的认知，确定孔与轴的协作类型，选用加工精确度，测绘零部位件图，装配图，拟定加工工序技艺路线，装配工序技艺过程，培养学员机构综合设计能力及工程实践动手能力。实训台提供的备品备件可完成不少于32多种机构动作方案的拼接组装实训。
4、技术功能数值
1）作业台桌：长1600mm、宽650mm、高800mm，有2个抽屉。
2）挂架：长1600mm、高600mm，零部位件分五个单元配挂。
3）机构零部位件模型块由铝制制而成，
分为：杆件类、齿轮类、凸轮和推杆类、棘轮棘爪类、槽轮类、其他件。
4）机架模型块：由演示板集合套件、摇把集合套件包括，演示板上可组装各类型平面机构，并演示机构中构件的相对动作；摇把集合套件是由手提供驱动力，推动机构动作。
5）标准件模型块：工量具模型块
主要技术功能数值
（1）齿轮模数：m=5 齿数：z=16～24；
（2）变位系数：-0.4～0.4；
（3）齿轮加工精确度：8-8-7GK和8-8-7EJ；
（4）齿轮用铝制按新公差标准精心加工制作；

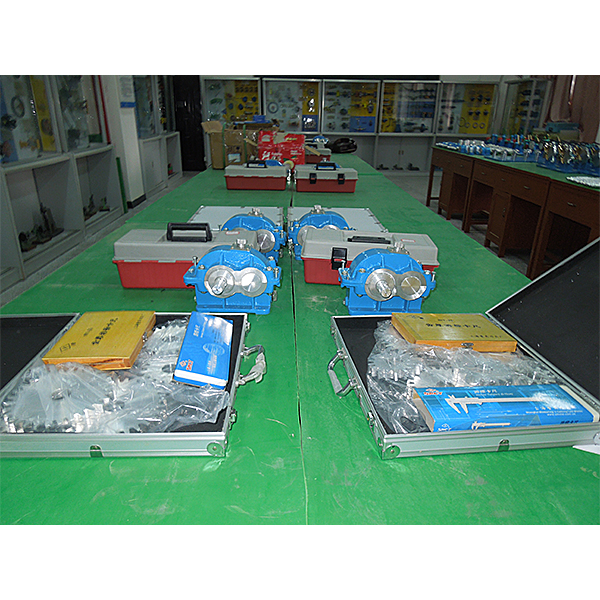

（5）配套量具：0～150mm游标卡尺一把，0～16mm齿厚游标卡尺一把。
（6）外箱尺寸：480×240×85mm
（7）重量（kg）（kg）（kg）：10kg
主要功能及特别点
（1）能测量齿轮各部分几何尺寸和功能数值的关系。
（2）经过8个齿轮集合可得到：标准齿轮传动、零传动、正传动(正变位传动)和负传动(负变位传动)等实训数值。
