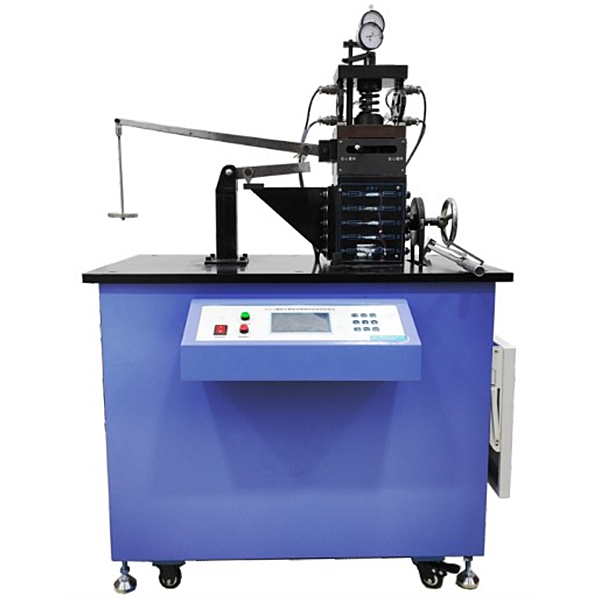

螺栓与螺栓组联接综合实验台
螺栓与螺栓组联接综合实验台,机械传动组合实验台1.刚性垫片、无锥塞联接的静、动态实验。 2.刚性垫片、有锥塞联接的静、动态实验。 3.弹性垫片、无锥塞联接的静、动态实验。
董
螺栓与螺栓组联接综合实训台,机械传动集合实训台
实训内容内容：
完成单个紧联接螺栓的4种不一样刚度的联接件和被联接件静、动态受力与变形实训：
1.刚性垫片、无锥塞联接的静、动态实训。
2.刚性垫片、有锥塞联接的静、动态实训。
3.弹性垫片、无锥塞联接的静、动态实训。
4.弹性垫片、有锥塞联接的静、动态实训。
5.并测测测绘制作作作螺栓和被联接件受力与变形的静、动态弯弯弯曲线。
完成螺栓组联接特性（测量各螺栓的受力和变形）实训，测测测绘制作作作螺栓组的荷载量分布的静态弯弯弯曲线。
理解单个螺栓在拧紧过程中各部分的受力情况
理解单个螺栓受静态轴向荷载量时的变形规律。
查看单个螺栓动应力幅值的改变，以检验提升螺栓联接强度的各项措施。
电阻应变片感知度系数测量实训。
主要配备装备装备及技术功能数值：
1.螺栓组被测螺栓10根，中段直径6.5mm，两端螺纹M10，螺栓材料40Cr；
2.单螺栓被测螺栓1根，螺纹M=16，材料40Cr；
3.电阻应变片电阻值R=120Ω；
4.感知度系数K=2.20；
5.静动态电阻应变仪1台，测量通道：14路；
6.砝码5块，(1 kｇ 2块，0.5 kｇ 2块)；
7.专用系统光盘1张；
8.外观尺寸：900×500×1265mm；
螺栓与螺栓组联接综合实训台,机械传动集合实训台
一、设备基础简介
该实训台用来高等学校机械类专业开设“机械系统传动方案创新集合设计解析实训”，以培养学员综合设计能力、创新能力和工程实践能力为基础价值取向的新型现代实训设备。该实训台运用全新的创新设计理念，将机械传动装置分成若干模型块，可按照实训教学要求，实行多样化选用、拼接组装和测量试验，变型功能强，是智能化的综合性实训设备。
二、机械创新集合实训平台实训内容:
1、机械系统传动方案设计 2、机械系统拼接组装实训 3、机械系统动作解析 4、机械系统创新集合的解析
三、实训内容
1、机械系统传动方案设计：（1）传动类型的选用（2）传动顺序的安排（3）传动比的分配（4）特性功能数值的计算
2、机械系统拼接组装实训：
（1）经经典型单级机械传动传动方案拼接组装实训：V 带传动 滚子链传动 圆柱齿轮传动 圆锥齿轮传动、蜗杆蜗轮（上置式）传动 蜗杆蜗轮（下置式）传动、槽轮机构传动 单十字万向联轴器传动
（2）经经典型多级机械传动传动方案拼接组装实训：变速器传动（参照CA6132 精密车床九速变速器设计）。
（3）经经典型多级机械传动传动方案集合及创新实训：锥齿轮—变速器—链—槽轮集合传动、变速器—带集合传动、链—槽轮集合传动、带—链—槽轮集合传动、锥齿轮—槽轮—带集合传动、锥齿轮—槽轮—链集合传动、带—槽轮集合传动、链—槽轮集合传动等。
3、机械系统动作解析：机械传动原理与特别点解析、机械系统平稳运行条件解析
4、机械系统创新集合的解析：对比解析不一样集合传动的特别点
五、机械创新集合实训平台主要配备装备装备及技术功能数值如下：
1.箱内大部分零件应用硬铝制精制，加工精确度高，使用轻巧便利。
2.装拆工量具1套。
3.实训箱外观尺寸：520mm×390mm×150mm（误差≤±10%）。
4.实训箱总重：22Kg（误差≤±10%）。
