数控铣床技术实训装置

数控铣床技术实训装置,汽车发动机实训台

近年来，--数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提升学员的动手能力和解析解决问题的能力，全面学习掌控把握掌控把握掌控把握掌控把握数控系统的控制原理、数控编程、电气设计方法及装配调动测量试验与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司研发了数控铣床电气控制与维修实训台实习装置。
 该实训装置是专门为职业院校、技工学校、职业教育培训机构研制的数控铣床装调与维修考核实训设备，按照机电类行业中数控机床维修技术的特别点，并集合数控机床装调维修工的技能鉴定要求，对数控机床电气控制及机械传动实行研究，针对实训教学活动实行了专门设计，含有了数控系统应用、加工程序编程、plc控制、变频调动速度控制、传感器检验测量试验、伺服驱动控制、低压电气控制、机械传动等技术，强化了学员对数控机床的装配、接线、调动测量试验、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合数控机床装调维修工等工种的考核与鉴定。同时也为技术人员实行数控铣床系统的二次研发提供了必要条件。

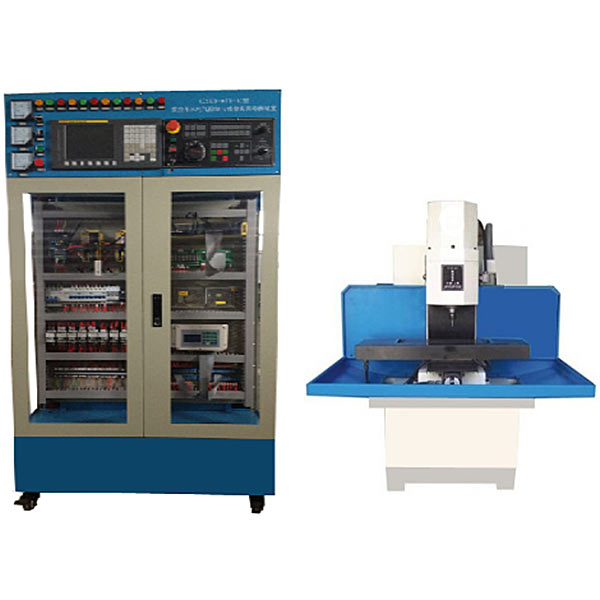

一、设备构造和包括
1．系统由机床实训储物储物储物柜、数控铣床等包括。
2．机床实训储物储物储物柜应用钢制亚光密纹喷塑构造，正面上部为网内电压（V）（V）（V）、电流（A）（A）（A）、状态指示灯等监控原器件，中部为机床电气储物储物储物柜，储物储物储物柜内器件布置与实际机床厂的模式一致。电气储物储物储物柜内的电气装配板上面装备有变频器、伺服驱动器、交流ACACAC接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽、智能型故障模型块等；电气储物储物储物柜后部还设定有变压器和接地端子等。
3．机床实训储物储物储物柜正面和二侧装备有带锁双向对开透明门，便利使用、安全、防尘。背面装备有二扇对开门，下部装备有4只万能转向轮，并配备装备装备刹车装置，便利位移和固定。
4．系统应用三相四线AC380V交流ACACAC电源供电，并设定有漏电保护器、指示灯指示和保险丝等，设定有过载保护、短路保护和漏电保护装置，在电压（V）（V）（V）异常或出现短路情况时自动动作，保护人身和设备安全。
5．数控系统应用FANUC 0I-MF数控系统。
6．X、Y、Z轴由交流ACACAC伺服电动机驱动，动作方向上设定有正负限位、参考点等功能，主轴由三相异步电动机驱动，变频调动速度控制。
7.主轴、床身、拖板等应用铸件构造，铸件经过时效处置整理、表面机加工和铲刮工序技艺等，保证机床精确度平稳。




数控铣床技术实训装置,汽车发动机实训台

一、设备简介

该设备应用  电控汽油发动机总成及运行附件的固定台架和运行检验测量试验控制实操实操操作面板台架两部分包括。

发动机可实行起动、加快速度、减慢速度等正常工况的实践实操，真实展示电控汽油发动机的包括构造和作业过程。

适用来中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实训的教学需要。

二．功能特别点

1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的包括构造和作业过程,发动机可实行起动、加快速度、减慢速度等正常工况的实践实操。

2.实训台由发动机总成及运行附件的固定台架和运行检验测量试验控制实操实操操作面板台架两部分包括。

3.实训台实操实操操作面板上绘有彩色UV平实操实操操作面板喷绘电子线路图，学员可直观对照电子线路图和发动机实物，认知和解析控制系统的作业原理；实操实操操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操实操操作面板打印有永不褪色的彩色系统电子线路图。

4.实训台实操实操操作面板上装配备装备装备有检验测量试验端子、可直接在实操实操操作面板上检验测量试验各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压（V）（V）（V）、电流（A）（A）（A）、频率信号等。

5.设备检验测量试验实操实操操作面板正前方底座上配备装备装备有20cm的钢制台面，便利存放图纸文档实训指导书、检验测量试验仪表器具等。

6.实训台实操实操操作面板上装配备装备装备有汽车仪表、燃油压力表、真空压力表，可就地就地就地实时显露发动机转动速度等功能数值改变；

7.实训台装配备装备装备有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统实行读取故障码、清除故障码、读取数值流等自诊断功能。

8.实训台配备装备装备装备有电源总开关、防护保护装置。

9.实训台底座应用钢构造焊接,正前方/两侧焊接圆形护手杆，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。

三．技术规格

作业电源：直线DC12V(蓄电池：60AH 12V）

燃油标号：依发动机型号

油箱容积：10L

作业温度（℃）（℃）：-40℃～+50℃

颜色：7032

钢管：40*40*3mm

实操实操操作面板机储物储物储物柜：1.5mm冷板冲压成形，背面设定维修门；
