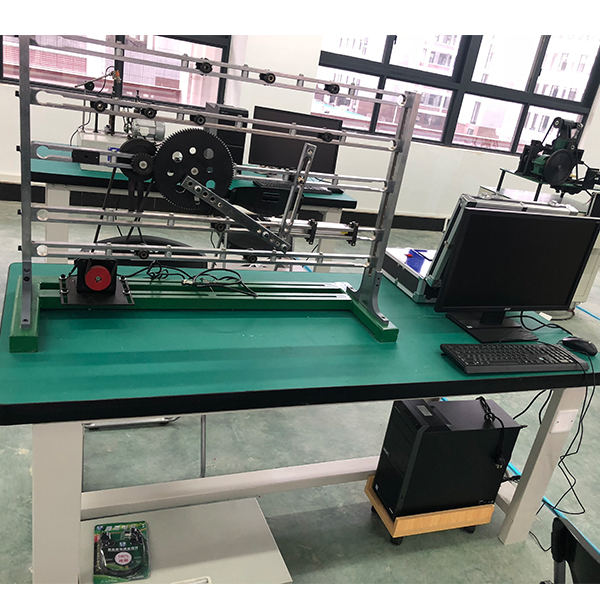

平面机构运动测试分析实验台

平面机构动作测量试验解析实训台,光机电一体化实训台

该实训台能良好地完成从机构动作方案创新设计、拟真、拼接组装到动作功能数值测量试验解析全过程。可培养学员对机构动作方案的创新设计，并自己动手搭接机构，研究机构的动作功能数值，是培养学员掌控把握测量试验解析和实践动手能力的综合实训台。适用来机械原理、机械设计、机械创新设计等课程开设平面机构设计性、综合性和创新性实训，是组建开放性创新型实训室的重要设备之一。
实训内容
1、平面机构包括原理的拼接组装及拟真设计实训
2、平面机构动作功能数值测量试验解析实训
3、计算机数值数值数值系统虚拟实训
实训内容
平面机构包括原理的拼接组装及拟真设计实训
（1）齿轮-对心曲柄滑块机构
（2）齿轮-偏置曲柄滑块机构
（3）等速动作-等加快速度等减慢速度动作规律凸轮机构
（4）简谐动作规律凸轮机构
（5）槽轮机构
（6）齿轮—曲柄摇杆机构
（7）曲柄摆块-齿条齿轮机构
（8）摆块机构
（9）摆动导杆-对心滑块机构
（10）摆动导杆-偏置滑块机构
（11）正弦机构
（12）摆动导杆-双摇杆机构
（13）齿轮-齿轮齿条机构（手动）




平面机构动作测量试验解析实训台,光机电一体化实训台

实训考核装置的含有概括：

光机电实训装置由由铝制导轨式实训台、经经典型的机电一体化设备的机械部位件、模型块、变频器模型块、按钮模型块、电源模型块、模仿生产设备实训模型块、接线端子排和各种、计算机数值数值数值等包括。整体构造应用开放式和拆卸装配式，实训装置用来机械部位件组装，可按照现有的机械部位件组装生产设备，也可添加机械部位件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装设定有生产功能的机电一体化设备。模型块应用标准构造和抽屉式模型块存放架，互换性强；按设定有生产性功能和整合学习掌控把握掌控把握掌控把握功能的原则确定模型块内容，使教学或竞赛时可便利的选用需要的模型块。设备需符合竞赛所要求，同时还要求设定有可拓展功能，可以包括更加大型的生产模仿系统，以协作各个用户学校不一样层次，不一样专业的教学及培训要求。

技术功能数值

1. 交流ACACAC电源：三相五线 AC 380V±10%  50 Hz（或一相三线220v）
2. 温度（℃）（℃）：-10～40 ℃；环境湿度：≥85%（25℃）；
3. 外观尺寸：长*宽*高=1200*800*1500 mm；
4. 整机功耗：＞1.5 kW；
5. 安全保障功能：设定有接地保护、漏电保护功能，安全性符合相关的国家标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实训实训连接线。

部分实训内容：

1．气动系统的装配与调动测量试验
（1）气动方向控制线路的装配     （2）气动速度控制线路的装配
（3）气动顺序控制线路的装配     （4）气动机械手的装配
（5）气动系统气路的连接             （6）磁性开关的位置调动
（7）气动系统调动测量试验                         （8）摆动控制线路的装配
2．变频器的装配与调动测量试验
（1）变频器与交流ACACAC电动机主电子线路的连接  （2）变频器实操实操操作面板的功能数值设定与实操
（3）变频器实操实操操作面板控制交流ACACAC电动机调动速度      （4）经过变频器外部端子控制电动机启停
3．机电设备的装配与调动测量试验
（1）传动装置同轴度的调动             （2）皮带输送机的装配与调动
（3）搬运机械手设备装配与调动测量试验     （4）物件分拣设备的装配与调动测量试验
（5）送料设备的装配与调动测量试验             （6）自动生产线设备装配与调动测量试验
