《几何体》测绘实训装置
《几何体》测绘实训装置,变电站综合系统自动化实训台1、项目形象化：以典型铝制几何体为训练对象；2、功能系统化：看图找物、测量、三维投影绘图、立体图绘图四位一体的训练模式；3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得
一、设备特别点
1、项目形象化：以经经典型铝制几何体为实训对象；；
2、功能系统化：看图找物、测量、三维（3D）（3D）（3D）投影绘图、立体图绘图四位一体的实训模式；
3、学员大众化：小型、集合、便携式实训装置，两三人一组，让尽可能多的学员获取
充分的实训机会
4、教学标准化：配套的实训指导书，教和学全部十分便利、教学效果显著；
5、管理便利化：几何体、测量工量具及指导书均放在一个精制的箱子里，管理十分便利。
二、设备功能数值
| 《几何体》实训测量试验绘图实训集合装置 | |||
| 项 目 | 参 数 | 项目 | 参 数 |
| 外观尺寸 | 40×30×7cm | 重量（kg）（kg）（kg） | 3(kg) |
|

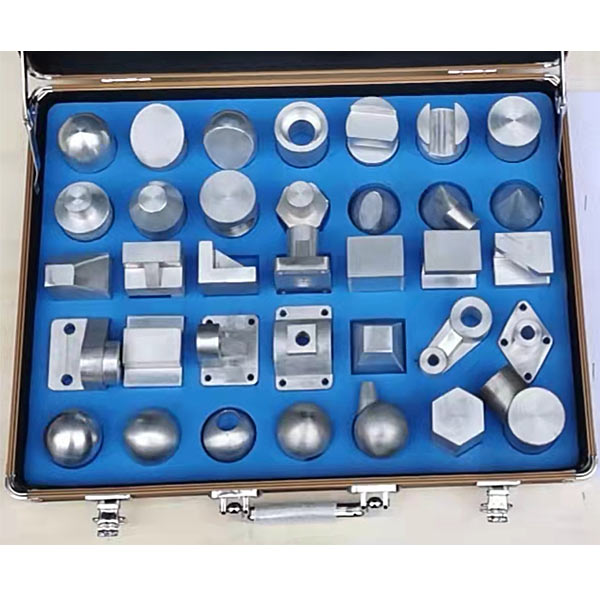

集合几何体 （35件/套） |
基础几何体（6） 叠加几何体（6） 减式几何体（8） 综合几何体（6） 斜切几何体（4） 相贯几何体（5） |
||
| 测量工量具 | 钢皮尺、内（外）卡 | 类 型 |
便携集合式(检验测量试验零件、测量工量具及 指导书均放在一个精制的综色箱子里) |
| 教学图纸文档实训指导书 |
1、实训指导书及实训报告（含电子稿） |
||
《几何体》测绘实训装置,变电站综合系统自动化实训台
一、 概 述
该系统由一次系统屏、二次保护储物储物储物柜、变电站后台系统三部分包括。一次系统应用经经典型的110kV变电站工程为模型，设两台主变，均为有载调压型；设两路进线，110kV侧和10kV侧应用单母分段,35kV侧应用单母分段带旁母接线。二次部分全部应用微机型继电保护装置和测控装置，分为四个保护储物储物储物柜装配；能上传数值，接受监控主机命令，完全适用“四遥”功能和远动的要求。同时应用多串行口卡，很好地解决了保护装置与后台系统间通讯瓶颈问题。
二、 特 点
1. 设定有经经典型完整的一次系统，开关、刀闸应用不一样类型开关实操，互锁设定完备。 电气线路可设定多种类型故障；
2. 二次继电保护装置配备装备装备完整；
3. 间隔层设备功能良好，运行可靠；
4. 通信系统具备单独的通信信道，适用无人值班要求；
5. 成套性好，一次系统、二次系统、监控系统配备装备装备齐全；
6. 开放性强，保护测控装置应用标准通讯协议，系统系统应用工业组态系统，开放协议。
三、实训内容
线路保护类
(1) 系统正常﹑最大﹑最小运行方法
(2) 电气系统短路
(3) 微机保护装置基础功能测量试验
(4) 微机定时限过电流（A）（A）（A）保护
(5) 微机无时限电流（A）（A）（A）速断保护
(6) 微机带时限电流（A）（A）（A）速断保护
(7) 阶段式电流（A）（A）（A）保护
(8) 运行方法对保护感知度的影响及感知度校验
(9) 电流（A）（A）（A）电压（V）（V）（V）连锁保护
(10) 反时限保护实训
(11) 阶段式过电流（A）（A）（A）保护与自动重合闸前加快速度
(12) 阶段式过电流（A）（A）（A）保护与自动重合闸后加快速度
