透明冲压模拟实验台

透明冲压模仿实训台,电力系统微机变压器保护实训装置

一、基础简介：

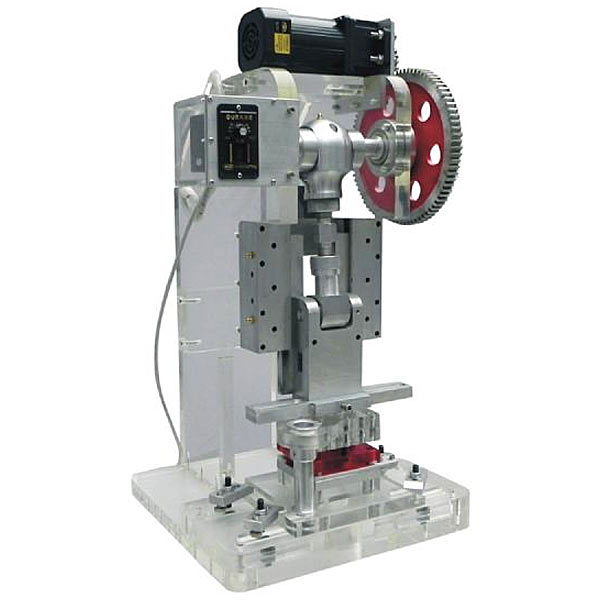

本机是对生产用机实行了微缩和改进，设定有体种小、可随意位移，适用来课堂教学的微型实训台。该设备以完成冲裁、拉伸、成型等动作。设定有构造简便，实操便利，而而且价格低廉的优点，无噪音无污染，并而而且可应用220V电压（V）（V）（V），可在任何有电场所使用。填补了模
具教学中无实训用机的空白。本机可对透明拆卸装配模具实行课堂上模仿演示，能在实训中看到模具的动作过程，提供设计人员对模具设计中的各机构产生更为实际的思维。
二、主要特别点：
1、 机身及配套模具全部应用进口有机玻璃制作，该有机玻璃材料耐腐蚀、抗磨功能好，长久不变色演示效果逼真。
2、 本套设备共设计有六套配套模具，可供用户实行选配。
三、技术功能数值：
1、 交流ACACAC电源：一相220VAC 50HZ
2、 配套模具尺寸：200×150mm
3、 演示台尺寸（mm）：450×450×820
4、 整机重量（kg）（kg）（kg）：约70kg
四、配套注塑模（选配）
1 冲孔模 200×150mm
2 落料模 200×150mm
3 折弯模 200×150mm
4 拉深模 200×150mm
5 级进模 200×150mm
6 复合模 200×150mm
五、单片机、plc可编程设计与控制虚拟拟真系统
本系统基于unity3d研发，内置任务书与实训提醒，应用三维（3D）（3D）（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，鼠标滚轮控制画面远近，可360度旋转，三维（3D）（3D）（3D）墙体上画有电气图。




透明冲压模仿实训台,电力系统微机变压器保护实训装置

本装置是按照《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学内容，并集合生产实际应用和发展而研发的微机线路保护实训装置。学员经过实训，能进一步理解电力系统微机变压器保护的原理，并能掌控把握保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业变压器保护教学实训平台，而而而且可作为学员熟悉和掌控把握电力通讯规约和多种编程系统硬件和系统平台。本装置还配备装备装备有RS-485/Modbus-RTU通信连连接口及上位机监控系统。

一、装置的安全保护体系

1. 总电源由三相钥匙开关控制，设定有三相带灯熔断器作为断相指示。

2. 控制屏电源由接触器经过起、停按钮实行控制。

3. 屏上装备有电压（V）（V）（V）型漏电保护装置和一套电流（A）（A）（A）型漏电保护装置，控制屏内、外或强电输出若有漏电情况，即警报并切断总电源，保证实训安全。

4. 三相调压器原、副边均设定有过流保护装置，相间、线间有过电流（A）（A）（A）或直接短路时均能自动保护。

5. 设定有定时器兼报警记录仪（服务管理器），对违规使用的次数实行记录，为学员实训技能的考核提供一个统一标准。

二、实训内容

1. 系统正常运行及不平衡电流（A）（A）（A）的测量实训

2. 模仿变压器瓦斯保护实训

3. 变压器的电流（A）（A）（A）速断保护实训

4. 微机变压器纵差动保护整定实训

5. 变压器的二次谐波限限限制动作作作实训

6. 变压器差动速断保护实训

7. 三绕组变压器差动保护实训

8. Y/Y-12双绕组变压器差动保护实训

9. Y/△-11双绕组变压器差动保护实训

10. 对比率限限限制动作作作特性的研究实训

11. 双绕组变压器的过电流（A）（A）（A）保护实训

12. 三绕组变压器的过电流（A）（A）（A）保护实训

13. 变压器低电压（V）（V）（V）起动过电流（A）（A）（A）保护实训

14. 变压器复合电压（V）（V）（V）起动过电流（A）（A）（A）保护实训

15. 中性点直接接地运行变压器零序保护实训

16. 部分中性点接地运行变压器零序保护实训

17. 双绕组变压器的过负荷保护实训

18. 三绕组组变压器的过负荷保护实训

19. Y/△-11双绕组变压器过电流（A）（A）（A）保护实训—— 由学员自行设计考核

20. Y/△-11双绕组变压器过负荷保护实训——由学员自行设计考核

21. 双绕组变压器保护综合实训——由学员自行设计考核
