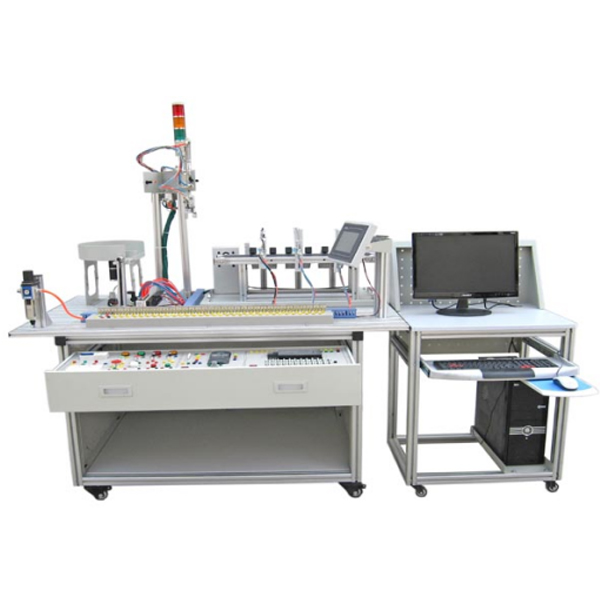

光机电一体化教学实验台

实训装置由由铝制导轨式实训台、经经典型的机电一体化设备的机械部位件、plc模型块、变频器模型块、按钮模型块、电源模型块、模仿生产设备实训模型块、接线端子排和各种传感器、计算机数值数值数值等包括。整体构造应用开放式和拆卸装配式，实训装置用来机械部位件组装，可按照现有的机械部位件组装生产设备，也可添加机械部位件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装设定有生产功能的机电一体化设备。模型块应用标准构造和抽屉式模型块存放架，互换性强；按设定有生产性功能和整合学习掌控把握掌控把握掌控把握功能的原则确定模型块内容，使教学或竞赛时可便利的选用需要的模型块。设备需符合竞赛所要求，同时还要求设定有可拓展功能，可以包括更加大型的生产模仿系统，以协作各个用户学校不一样层次，不一样专业的教学及培训要求。

技术功能数值

1. 交流ACACAC电源：三相五线 AC 380V±10%  50 Hz（或一相三线220v）

2. 温度（℃）（℃）：-10～40 ℃；环境湿度：≤90%（25℃）；

3. 外观尺寸：长×宽×高=1200×800×1500 mm；

4. 整机功耗：≤1.5 kW；

5. 安全保障功能：设定有接地保护、漏电保护功能，安全性符合相关的国家标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实训实训连接线。

设备构造：

实训装置台架为铝制导轨式，实训考核装置PLC模型块的I/O 端子、变频器的接线端子、各常用模型块与PLC的连接端子，均与安全插头座连接，使用带安全插头的实训连接线实行电子线路连接；各指令开关、光电开关、传感器和指示元件的电子线路，则经过端子排实行连接。插拔线连接电子线路与端子牌连接电子线路相集合，既保证学员基础技能的实训、形成和巩固，又保证电子线路连接的快速、安全和可靠。

2.铝制导轨式实训台：可以装配送料机构、机械手、传输分拣机构。实训模型块及PLC主机等可以存放在拉出式的支撑架上。

3.触摸屏：7寸真彩工业级、模型块材料要求：高强度塑料外壳、重量（kg）（kg）（kg）轻，实操实操操作面板是钢制喷塑板。

4.PLC模型块及变频器模型块：PLC 48点IO三菱FX2N-48MR；变频器：三菱D720 0.75KW；模型块材料要求：高强度塑料外壳、重量（kg）（kg）（kg）轻，实操实操操作面板是铝塑板，图案、文字符文号应用进口油墨丝印。

光机电一体化教学实训台,脉冲筛板萃取塔实训装置

装置特别点
1、整个装置美观大气，构造设计合理，整体感强，能够充分体现现代化实训装置的概念。
2、设备整体为自行式框体构造构造，并装配备装备装备有禁锢脚，便利系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均应用工业用304不锈钢制造，全部装备均实行精细抛光处置整理，体现了整个装置的工序技艺完美性。
4、塔节应用优质无机玻璃制作，视觉效果好，便利学员查看。
5、塔内构件及管道均由304不锈钢材料制作。
6、装置设计可360度查看，完成全方位教学与实训。
装置功能
1、理解脉冲筛板萃取塔的构造。
2、掌控把握脉冲筛板萃取塔功能的测量方法。
3、理解筛板萃取塔传质效率的强化方法。
主要配备装备装备
筛板萃取塔、空压机、流量计、脉冲控制器、电磁阀、水泵、填料、储液罐、缓冲罐、数字显露仪表、304不锈钢框体构造
公用设施
水：装置自带不锈钢水罐，连接自来水接入。 实训物料：水--- 煤油。
电：电压（V）（V）（V）AC220V，功率（W）（W）2KW，标准一相三线制。
技术功能数值
1、筛板萃取塔，塔两端直径较大部分为上澄清段（油水分离）和下澄清段。中间为两相传质段，在塔的下澄清段装备有脉冲管和轻相分布器；在上澄清段设定有重相分布器、轻相出口以及缓冲器。萃取实操时，由脉冲发生器提供的脉冲气流使塔内液体作上下往复动作，迫使液体经过筛板使分散相破碎成较小的液滴分散在连续相中，并形成强烈的上下湍动，从而促进传质过程的实行。
2、玻璃筛板塔：直径Ф60mm，有效高 1000mm，板间距50~100mm；上、下扩大段直径Ф100mm，高300~500mm。
3、进料泵：MP型磁力驱动泵：功率（W）（W）30Ｗ，扬程4m，数量1台。
4、流量计：玻璃转子流量计2.5-25L/h，数量2支。
5、空压机：无油静音空压机，功率（W）（W）750W。最大作业压力0.8Mpa，带油水分离器。
6、脉冲控制仪：无触点脉冲控制仪，电压（V）（V）（V）220V，功率（W）（W）40W，脉冲间隔时间0.8-30s。
