仿真注塑机演示实训装置

拟真注塑机演示实训装置,微机保护线路实训装置

一、基础简介

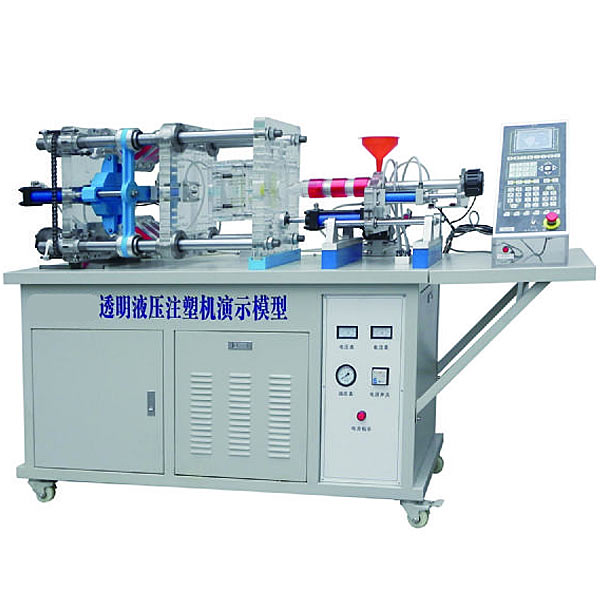

透明液压注塑机演示模型是将注塑机的自动化过程实行详细的分解及其注塑过程中各项动作实行分项演示的一款现代化教学设备。它含有概括注塑机在自动化的过程中的预塑、注胶、冷却、开模、合模、顶出等基础动作，详细直观的呈现出各部分的构造及动作原理。
二、技术功能数值
1、作业油液：6#液压红油
2、作业压力：约1.0MPA
3、交流ACACAC电源：一相220VAC 50HZ
4、直线DC电源：12VDC
5、演示台尺寸（mm）：1200x530x1350
6、整机重量（kg）（kg）（kg）：约120kg
三、主要特别点
1、机身及液压阀全部应用进口有机玻璃制作，该有机玻璃材料耐腐蚀、抗磨功能好，长久不变色演示效果逼真，储物储物储物柜体应用 1MM厚的SPCC冷扎板制作，坚固美观，表面应用中温磷化防锈漆，静电喷涂。
2、特殊液压油：本演示台应用的液压红油，在演示过程中，可清晰的观看到液压油的流向，而而且多加了透明无件的美感。
3、控制多样化：由plc控制，可完成自动与手动相互变换。注胶、开模、合模、顶出及模具抽芯全部全部是液压控制。
4、单片机、plc可编程设计与控制虚拟拟真系统
本系统基于unity3d研发，内置任务书与实训提醒，应用三维（3D）（3D）（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，鼠标滚轮控制画面远近，可360度旋转，三维（3D）（3D）（3D）墙体上画有电气图。
1.设备元件组装：按照高亮提醒，找到元件控制架，可从元件库中按电气元件布置图拖拽元件安置到元件控制架上，元件库设定有控制实操实操操作面板、开关电源、微型继电器、PLC、变频器、步进电动机、交流ACACAC电动机、伺服电动机、伺服驱动器、步进驱动器、连连接口板、实操实操实操操作面板、断路器、伺服电动机连连接口、数字显露电压（V）（V）（V）表，选用错误时有提醒。




拟真注塑机演示实训装置,微机保护线路实训装置

本装置是按照《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学要求，并集合生产实际应用和发展而研发的微机线路保护实训装置。学员经过该实训，可熟悉和掌控把握电力系统中常规电磁式继电器保护和微机保护的原理，保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业线路保护的教学实训平台，而而而且也能作为学员熟悉和掌控把握电力通讯规约和多种编程系统的硬件和系统平台。本装置还配备装备装备有RS-485/Modbus-RTU通信连连接口及上位机监控系统。

一、装置的安全保护体系

三相四线制电源写入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设定有三相带灯熔断器作为断相指示与保护。

控制屏电源由接触器经过起、停按钮实行控制。

屏上装备有电压（V）（V）（V）型漏电保护装置和一套电流（A）（A）（A）型漏电保护装置，控制屏内、外或强电输出若有漏电情况发生，即警报并切断总电源，保证实训安全。

三相调压器原、副边设定有过流保护技术，相间、线间过电流（A）（A）（A）或直接短路均能自动保护。

设定有定时器兼报警记录仪（服务管理器），对违章使用的次数实行记录，为学员实训技能的考核提供一个统一标准。

二、实训内容

系统实训

模仿系统正常﹑最大﹑最小运行方法实训

模仿系统短路实训

保护装置静态试验

微机保护装置基础功能试验

微机定时限过电流（A）（A）（A）保护

微机无时限电流（A）（A）（A）速断保护

微机带时限电流（A）（A）（A）速断保护

阶段式电流（A）（A）（A）保护

运行方法对保护感知度的影响及感知度校验

电流（A）（A）（A）电压（V）（V）（V）连锁保护

反时限保护实训

阶段式过电流（A）（A）（A）保护与自动重合闸前加快速度

阶段式过电流（A）（A）（A）保护与自动重合闸后加快速度

其它线路保护形式研究

 功率（W）（W）方向过电流（A）（A）（A）保护实训

 零序电流（A）（A）（A）保护实训
