四合一机床电路实验台

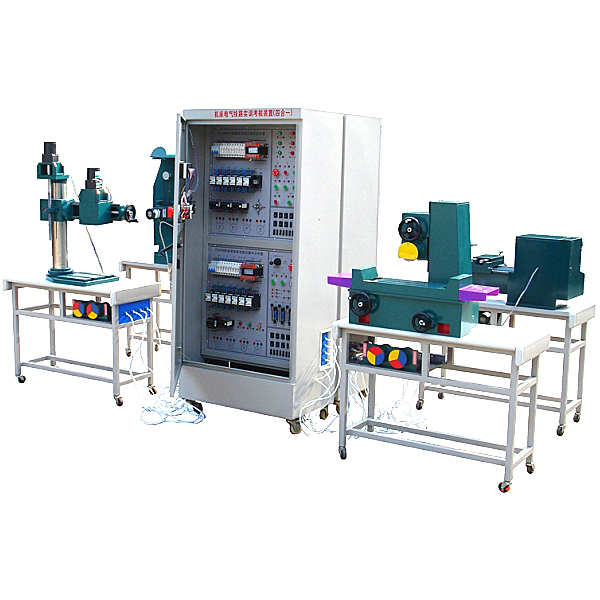

智能型四合一机床电气技能实训考核鉴定装置能够开展多种机床电气控制线路的维修。智能型四合一机床实训考核装置把机床的电气部分和机床的机械部分有机地连接在一起，应用实际工业机床上应用的电器元件及机床半实物拟真模型，将机床全部的动作全部展示出来。此外它还提供了全方位真实的机床电气故障排除的技能实训，可以人为的设定故障点，仅经过互联网变换就可以设定相应的故障点，有效地提升了学员对机床设备的维修技能。本装置外观美观，实操便利，直观性强，教学更加形象生动，更接近工业现场化，适合维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。

二、设备装置特别点：

1、占地面积小，外观美观。

2、直观性强，经过实操可熟悉理解机床的电气线路。本装置电气部分的实操能完成四合一机床各种动作控制，它含有概括：X62W型万能铣床、CA6140型普通车床、Z3040B型摇臂钻床、M7120型平面磨床的各种动作控制。半实物机床模型应用和实物3:1等比例缩小生产，模型机床构造和实际真实机床相同，机床动力集合套件应用铝制材料，经过数控加工中心制作，床体材料应用高强度，高绝缘工程塑料制作，保证模型机床安全长期运行无故障。

3、电气控制线路的元件全部应用实际工业机床上应用的电器件，全部装在实操实操操作面板上，而而且全部有相应的测量试验点，便利接线及故障考核检验测量试验线路实操，电气实操实操操作面板应用高级亚克力材料，激光雕刻而成，图纹清晰，永不磨损，保证长期使用，不掉色、不褪色。

4、可以人为的设定30位故障点，仅经过互联网变换就可以设定相应的故障点。经过上位机控制故障点的设定及故障点的考核成绩评定分数统计。

5、电气控制线路设计考虑周全、严谨，设定有多种功能位置开关的断路及短路和漏电保护电子线路，保证设备以及人员的安全保障。

四合一机床电子线路实训台,网孔型汽车电气实训台

一.设备简介
应用 全车电器系统的真实元件制作，含有概括灯光模型块、仪表模型块、发动机电控模型块、充电模型块、起动模型块、音响模型块、雨刮模型块、车窗中控锁电动后视镜模型块，培养学员动手搭接线路、解析电子线路和排除电子线路故障的能力。

二.功能特别点
1.冷板冲压成形的网孔式实训板装配真实原车材料,系统元件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的包括构造与作业原理。
2.操纵各开关，可真实演示汽车电器各系统的作业过程。
3.设备经特殊工序技艺喷涂底漆处置整理；线束与接线检验测量试验端子外露；学员可直观对照实物，认知和解析汽车整车电器各系统的作业原理。
4网孔实训板上有接线检验测量试验端子，学员可对照电子线路原理图实行各个模型块的线路连接实训，以锻炼学员实际动手和解析电子线路的能力；
5.落地位移式构造：最大限度降低了实训台的占地面积、空间浪费和实训室工位数量的紧缺性；
6.模型块构造：整体式;
7.各模型块的线路难易程度不一样，教师可按照模型块线路的难易程度对学员实行不一样等级的实训考核；
8.整体台架带有滚轮，便利设备的位移。
9.无原理图板设计,更加接近真实车辆电器维修情境的实训。
10.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
