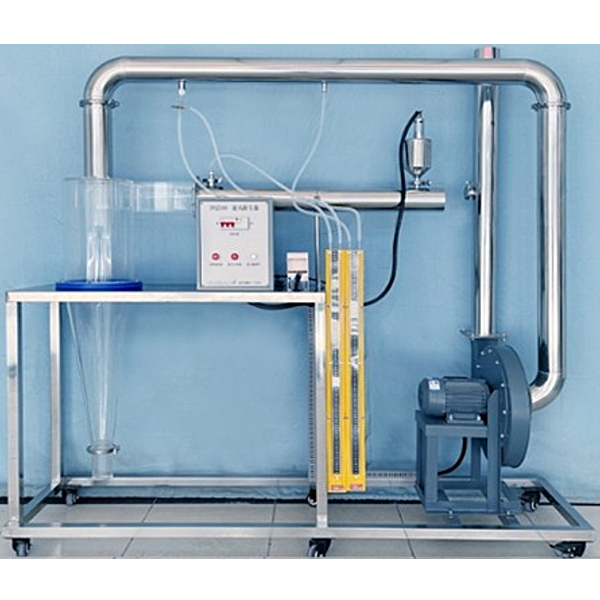

除尘除雾实训台

除尘除雾实训台,一、二级维修电工实训装置

一、原理、用途及特别点：
电除尘器的除尘原理是使含尘气体的粉尘微粒，在高压静电场中荷电，荷电尘粒在电场的作用下，趋向集尘极，带负电荷的尘粒与集尘极接触后粘附于集尘极表面上，为数很少带电荷尘粒沉积在截面很小的放电极上。然后借助于振打装置使集尘极抖动，将尘粒振脱而落到除尘器的集灰斗内，达到收尘目的。板式电除尘器模型设定有较高的除尘效率，适于教学使用，易于实操，便利演示。其特别点：该除尘器气流均布；壳体构造、振打消灰简便；处置整理烟尘颗粒界限广；对烟尘的含尘浓度适应性好；压力损失小；能耗低；耐高温及腐蚀；捕集效率高；容易自动化控制；运行费用低；维护管理便利。
二、主要技术功能数值及指标：
1、环境温度（℃）（℃）：5℃～40℃
2电场电压（V）（V）（V）：0～30KV、
3、处置整理气量：50-250m3/h
4、除雾效率约：90％、
5、电晕极有效驱进速度：10cm/s、
6、电场断面风速：0。8-1m/s、
7、通道数：6个、
8、压力降：<200Pa，
9、雾化气体含水量：<50g/ m3、
10、电除雾器外观尺寸：长600mm×宽500mm×高1200mm、
11、装置外观尺寸：长2200mm宽500mm高1700mm、
12、作业电源：AC220V±10%、50Hz，一相三线制，功率（W）（W）2000W；安全保护：设定有接地保护、漏电保护、过流保护；
13、电源线路及控制线的装配：须使用环保阻燃电气配线槽，规范整理符合国家标准，设定有绝缘等特别点，布线整齐，装配可靠，便利查找、维修和调换线路；
三、主要配备装备装备：
1、电除雾器1套：透明有机玻璃材料、厚度10mm，含含有概括附件：集尘极6只、放电极6只、排水槽1套、
2、高压电雾发生器1套：含变压器1台、能显露电压（V）（V）（V）和电流（A）（A）（A），纹波小、储能低和高平稳度、高可靠性，负载端短路时电源设定有自动断电复位输出电压（V）（V）（V）清零功能，能更好的保护人生安全和多加设备使用寿命；
3、超声波雾化器1台、
4、气尘静态混合器1套：应用箱式静态混合器




除尘除雾实训台,一、二级维修电工实训装置

“ZRDG-JS 维修电工技师技能实训装置”是按照国家劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定而研制的，它集plc、通信模型块、变频器、触摸屏、模仿实训对象、拟真系统、组态系统于一体。适合PLC可编程控制、变频调动速度控制、组网通讯实训教学及技师技能鉴定考核。

一、装置特别点

（一）每套实训装置均由控制屏、实训桌、PLC主机集合套件、通信模型块、变频器、触摸屏、实训模型块等包括。

（二）应用挂式模型块件构造，设定有开关量、模仿量、变频调动速度、控制对象、触摸屏、总线通信等单元，能完成逻辑、模仿、过程、动作等的控制实训教学。

（三）工控互联网组态监控实训教学：经过RS-485现场总线互联网，将学员装置（从站）PLC和教师主站PLC系统实行连接。学员装置（从站）的PLC运行PLC控制对象的程序。运用互联网集中监控的功能，教师主站PLC可以对互联网实行就地就地就地实时监控，符合现场控制要求。每个学员单独可以实行实操控制，经过PLC可以完成对上述各种实训对象的控制，并经过MCGS组态系统实行就地就地就地实时监控。

（四）装置设定有电压（V）（V）（V）型和电流（A）（A）（A）型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设定有定时器兼报警记录仪，记录实训考核时间及误实操次数。

二、技术功能

1.写入电源：三相四线（或三相五线）～380V±10%  50Hz

2.作业环境：温度（℃）（℃）-10℃～+40℃  相对湿度＜85%(25℃)  海拔<4000m

3.装置容量（KV）（KV）（KV）：＜0.5KVA

4. 外观尺寸：1680mm×700mm×1300mm

5. 安全保护：设定有漏电压（V）（V）（V）、漏电流（A）（A）（A）保护装置，安全符合国家标准。

6.虚拟多用表功能数值：

交流ACACAC电压（V）（V）（V）测量界限档位分：10、50、250、1000

直线DC电压（V）（V）（V）档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流（A）（A）（A）表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检验测量试验功能：垂直角度±15°距离1-30cm
