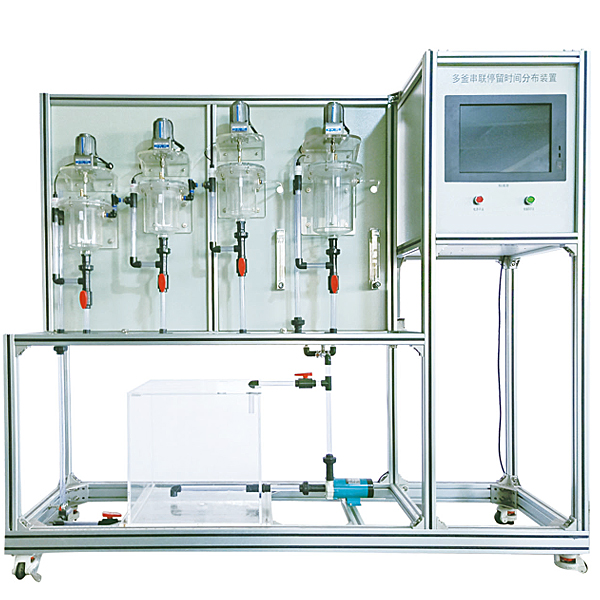

多釜串联返混性能测定实训台

多釜串联返混功能测量实训台,二次线路实训装置

装置功能：
1、理解停留时间测量的原理，深入对返混概念的理解。
2、掌控把握测量某一反应器中物料停留时间分布的方法与计算。
3、可完成多釜串联返混功能测量实训的实训数值测量。
4、装置应用脉冲示踪法测量停留时间分布，电导仪能准确就地就地就地实时检验测量试验记录各反应器出口示踪剂的浓度，经过系统处置整理得到各项功能数值。
5、全触摸含有概括化控制，高平稳数值传输，硬件加密。
设计功能数值：
常温，常压实操。
单釜：
水流量：40L/h、平均停留时间（数学期望值）t：200-600。
方差δt2：1.0×105--3.0×105、模型功能数值N：1.2―2。
三釜：
水流量：40L/h、平均停留时间（数学期望值）t：200-600。
方差 δt2：1.0×105--5.0×105、模型功能数值N：1.2―4。
主要配备装备装备：
有机玻璃反应釜、转子流量计、水箱、水泵、搅拌电动机、数字显露电导率仪、变换模型块及系统、阀门、管道、中央处置整理器、触摸屏、高品质铝制型材框体构造。
公用设施：
水：装置自带不锈钢水箱，连接自来水接入。 实训物料：水--- KCl。
电：电压（V）（V）（V）AC220V，功率（W）（W）1.5KW，标准一相三线制。
技术功能数值：
1、釜式反应器1.0L，直径φ120mm，高度120mm，有机玻璃制成，3个。
2、釜式反应器3.0L 直径φ150mm，高度200mm，有机玻璃制成，1个。
3、MP-20RM微型磁力泵：功率（W）（W）30W，最大流量1m3/h，扬程6m。
4、流量计：玻璃转子流量计6-60L/h，水。




多釜串联返混功能测量实训台,二次线路实训装置

一、概 述

本装置是按照《中华人民共和国职业技能鉴定规范·电力行业（送变电装配专业）》，参照变电二次装配施工及验收规范和相关标准，参考电力行业职业技能鉴定指导中心所编写的变电二次装配工培训大纲、题库要求而研制的。即可作为电力行业变电二次装配工初级至高级技师的培训考核装置。同时也可用来其它行业对电气二次设备和二次线路的培训考核。

二、特 点

1.全面性：基础覆盖变电二次装配工初级、中级、高级至高级技师中的考核鉴定项目；

2.开放性：整套装置应用实物与半实物相集合的模式，全部器件、电子线路均可由学员（员）自主装配、接线调动测量试验，能全面考核学员（员）的实际动手能力，适合教学和培训使用。

三、技术功能数值参考规格

1.写入电源：三相五线～380V±10%  50Hz

2.作业环境：温度（℃）（℃）-10℃～+50℃ 相对湿度＜85%（25℃） 海拔＜4000m

3.装置容量（KV）（KV）（KV）：＜3kVA

四、实训内容

变电二次装配工常用材料及器具实训部分

1.二次专业常用绝缘材料的认知

2.二次专业常用工器具的认知

3.万用表、兆欧表的认知

变电二次装配二次电气设备实训部分

1.电压（V）（V）（V）互感器的装配与多种二次接线方法认知

2.电流（A）（A）（A）互感器的装配与多种二次接线方法认知

3.经经典型控制开关的装配与认知

4.变电站盘用仪表的装配与认知

5.变电站保护型电流（A）（A）（A）、电压（V）（V）（V）继电器的装配与认知

6.变电站保护型中间、时间继电器的装配与认知
