防爆电气实训台

一、概 述

针对防爆电气相关仪表器具及特别点，完成对防爆电气设备的使用、装配、接线、故障排除等能力的考察。

二、装置特别点：

1.电气控制线路元件全部装在网孔板上，实操便利、更换便捷，便利拓展功能或研发新实训，实操内容的选用设定有经经典型性和实用性；

2.实操台只需三相四线的交流ACACAC电源，即可投入使用；

3.装置设定有电压（V）（V）（V）型和电流（A）（A）（A）性漏电保护器，能保证实操者的人生安全；

三、技术功能：

1.写入电压（V）（V）（V）：三相四线（或三相五线）～380V±10%  50Hz

2.作业环境：温度（℃）（℃）-10～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

3.装置容量（KV）（KV）（KV）：＜1.5KVA

4.重    量：100Kg

5.外观尺寸：框体构造：800×600×1900mm

6.漏电保护动作电流（A）（A）（A）：≤30mA；漏电保护动作时间：≤0.1s。

四、装置的基础配备装备装备及功能

(一) DW01电源、仪表器具控制屏
    控制屏为钢制双层亚光密纹喷塑构造，钢制质实操实操操作面板。为实训提供交流ACACAC电源、低压直线DC电源及各种测量试验仪表等。具体功能如下：
1、交、直线DC电源
 (1) 直线DC稳压电源：24V/5A一路，＋5V/0.5A一路，设定有短路软截止自动恢复保护功能。
 (2) 交流ACACAC电源：①、设定有变压器一组，变压器原边按照不一样的接线可加220V，也可以加380V交流ACACAC电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流ACACAC电压（V）（V）（V）；②、控制屏设定有一相三极220V电源插头座及三相四极380V电源插头座。
3、交、直线DC仪表
4、整流二极管：IN5408四只




一、设备用途及特别点：

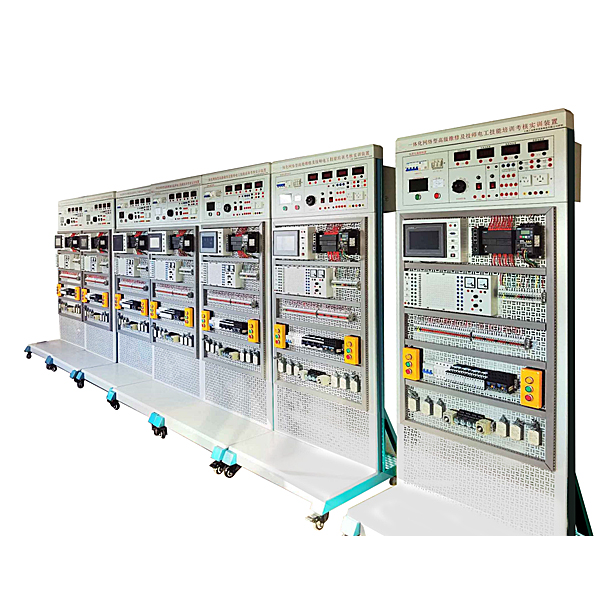

电气装配与维修实训考核装置是按照工厂电气装配和室内电气装配等维修电工和电气装配工实训鉴定要求研发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气装配工、水电工等有电气实训要求的相关专业的作为一起合作共用实训平台使用。

该装置应用钢制网孔板和铝制框体构造组接而成，装配备装备装备有自锁式脚轮，便利位移和使用。装置设计高度以人站在一级人字梯即可便利实操的高度，既安全又能让使用者感受到施工现场环境。横向、丛向宽度合适，可以模仿现场线路的转向布置。网孔板可以便利拆下。做隐蔽工程施工时，铝制框体构造是仿建筑隔断用龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出实训连接线穿入明装底盒。配套的PVC管弯管器，可便利的对PVC管弯成90度。

可实行电工装配。如桥架装配、PVC管装配、吊灯、白炽灯座、日光灯、开关、插头座、控制箱式模型块式模型块式模型块、配电箱等，含有有交流ACACAC异步电动机、直线DC电动机、步进电动机、伺服电动机、温度（℃）（℃）控制器、电偶、plc、变频器触摸屏等控制与受控对象。每个实操组配套一可位移式工量具车和元件储物储物储物柜，便利对元件的保管和装配施工。从根本上解决了学校在普通墙面上实行的装配培训的使用不便利、实训界限窄的问题。

设备应设定有组装灵活便利的特别点，可以按照学校的实际教学条件包括，2人组、3人组、4人组……，单面、双面等不一样的方法。长度集合基于2个0.8米的基础集合单元，辅助配备装备装备有0.2米、0.4米的集合单元，形成不一样的长度集合，能够适用不一样的教学场地的需要。

二、技术功能数值

1、作业电源：三相五线 供电  AC 380 V/220 V ±7.5%  50 Hz；

2、作业环境：用绝缘地板（或使用绝缘地毯）；

3、实训装置主网孔板尺寸：长（mm）×宽（mm）＝798×768

4、实训装置外观尺寸：见配备装备装备表单

5、实训装置材料：铝制；

6、最大功率（W）（W）消耗  ≤1.5KW

7、安全保障功能：设定有接地保护、过流、过载、漏电保护功能，符合相关的国家标准。
