电气安装与维修实训装置

一、设备用途及特别点：

电气装配与维修实训考核装置是按照工厂电气装配和室内电气装配等维修电工和电气装配工实训鉴定要求研发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气装配工、水电工等有电气实训要求的相关专业的作为一起合作共用实训平台使用。

该装置应用钢制网孔板和铝制框体构造组接而成，装配备装备装备有自锁式脚轮，便利位移和使用。装置设计高度以人站在一级人字梯即可便利实操的高度，既安全又能让使用者感受到施工现场环境。横向、丛向宽度合适，可以模仿现场线路的转向布置。网孔板可以便利拆下。做隐蔽工程施工时，铝制框体构造是仿建筑隔断用龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出实训连接线穿入明装底盒。配套的PVC管弯管器，可便利的对PVC管弯成90度。

可实行电工装配。如桥架装配、PVC管装配、吊灯、白炽灯座、日光灯、开关、插头座、控制箱式模型块式模型块式模型块、配电箱等，含有有交流ACACAC异步电动机、直线DC电动机、步进电动机、伺服电动机、温度（℃）（℃）控制器、电偶、plc、变频器触摸屏等控制与受控对象。每个实操组配套一可位移式工量具车和元件储物储物储物柜，便利对元件的保管和装配施工。从根本上解决了学校在普通墙面上实行的装配培训的使用不便利、实训界限窄的问题。

设备应设定有组装灵活便利的特别点，可以按照学校的实际教学条件包括，2人组、3人组、4人组……，单面、双面等不一样的方法。长度集合基于2个0.8米的基础集合单元，辅助配备装备装备有0.2米、0.4米的集合单元，形成不一样的长度集合，能够适用不一样的教学场地的需要。

二、技术功能数值

1、作业电源：三相五线 供电  AC 380 V/220 V ±7.5%  50 Hz；

2、作业环境：用绝缘地板（或使用绝缘地毯）；

3、实训装置主网孔板尺寸：长（mm）×宽（mm）＝798×768

4、实训装置外观尺寸：见配备装备装备表单

5、实训装置材料：铝制；

6、最大功率（W）（W）消耗  ≤1.5KW

7、安全保障功能：设定有接地保护、过流、过载、漏电保护功能，符合相关的国家标准。

三、设备包括

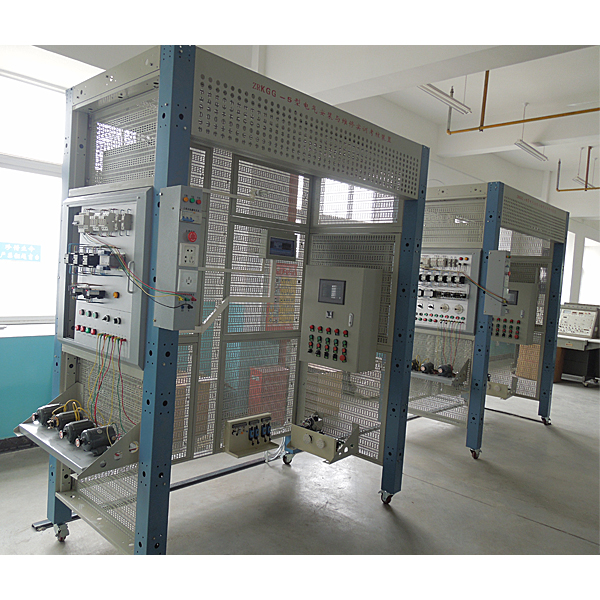

电气装配与维修实训装置由装配底架、配电箱、照明配电箱、电气控制箱式模型块式模型块式模型块、 若干照明灯具与插头座、照明与动力线路布线用器件材料、三相交流ACACAC电动机与加热装置、步进电动机与 伺服电动机装置、传感器装置和接地装置等部分包括（见装置图片）。装置各部分具体配备装备装备装备如下：




一、 设备基础简介

该装置设定有电气控制系统的电子线路设计、装配和布线，传感器接线与调动、plc编程、模仿量模型块应用、人机界面HMIHMI组态、电动机驱动（含变频器及对应电动机、伺服驱动器及伺服电动机、步进电动机及驱动器、继电控制与保护、温度（℃）（℃）控制器、增量型编码器）功能数值设定、以及经经典型机床控制电子线路故障排除等功能。装置中多参量就地就地就地实时手工给定（如速度就地就地就地实时改变给定、温度（℃）（℃）改变就地就地就地实时给定、距离改变就地就地就地实时给定等），完成了系统控制的就地就地就地实时控制，真实的模仿和反映了工业控制的过程，实训内容广泛、改变多样，是一款经经典型的职业能力培养设备，经过在该设备上实训，可使学员职业能力得到大幅度提升。

二、 设备特别点

1. 本装置是由控制储物储物储物柜、受控对象等包括一个完整系统，设定有占地面积小、实操便利、可位移、内部装配备装备装备有照明设施、实操实操实操操作面板,各控制点和通讯连连接口均引出到专用的接线板上，使实训更加便捷。

2. 控制元件（如PLC、变频器、接触器等）应用导轨式装配，实训时可按照需要实行合理的调动装配，布线应用工业线槽板前布线方法，设备的进出线应用塑料软管及接头与受控对象实行连接，受控对象应用外置方法便利查看。

3. 本装置应用模型块式构造，拓展性强，选用不一样的配备装备装备、调动系统功能数值，从而完成控制系统需求。

三、 技术功能

1. 写入电压（V）（V）（V）：三相五线 ～380V±10%  50Hz

2. 作业环境：环境温度（℃）（℃）界限为-10℃～+40℃  相对湿度＜85%（25℃） 海拔＜2000m

3. 装置容量（KV）（KV）（KV）：＜1kVA

4. 外观尺寸：850mm×800mm ×1800mm

5. 安全保护：设定有漏电保护，安全符合国家标准

6.虚拟多用表功能数值：

交流ACACAC电压（V）（V）（V）测量界限档位分：10、50、250、1000

直线DC电压（V）（V）（V）档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流（A）（A）（A）表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检验测量试验功能：垂直角度±15°距离1-30cm

三极管测量孔
