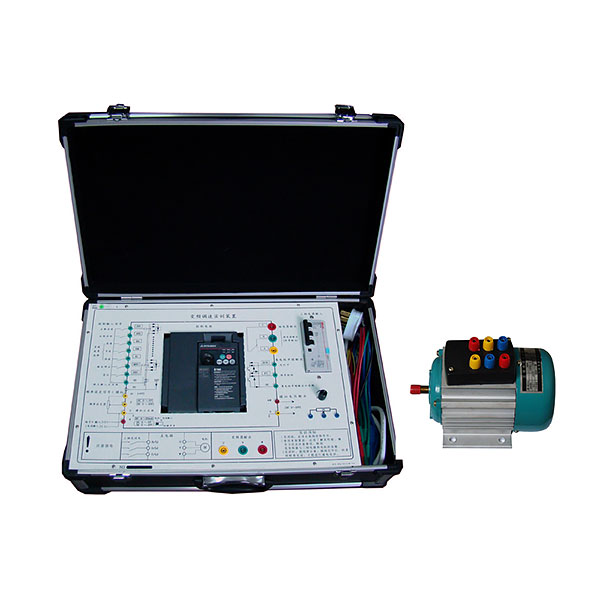

变频器综合实训台

“变频调动速度实训装置”是在--当前变频调动速度实训教学的基础上，推出的一款新的变频调动速度实训装置，该实训装置为变频技术实训和考核提供了先进的实操平台。实训台可完成“变频调动速度技术”课程的相关教学实训。特别是系统提供开放式教学，可充分培养学员的实际动手能力。

二、设备尺寸

   变频调动速度实训装置尺寸：534*330*170mm（长*宽*高）。

三、技术功能

1、写入电源：三相四线：~380V ±10％    50Hz

2、作业环境：温度（℃）（℃）-10℃~+40℃相对湿度<85％(25℃)海拔<4000m

3、安全保护：本实训装置带有三相四线漏电保护开关，设定有漏电压（V）（V）（V），漏电流（A）（A）（A）自动切断电源等功能。符合国家安全标准。

四、系统包括

变频器实训集合套件

FR-A740-0.4kW三相交流ACACAC电380V供电，该机型用磁通矢量控制，完成1Hz运行150%转矩输出。15段速度等功能选用。内置RWM，完成更低噪音运行。内置RS485通信口。柔性PWM，完成更低噪音运行。

三相鼠笼电动机：写入电压（V）（V）（V）：380V,电流（A）（A）（A）：0.4A。功率（W）（W）：180W

五、实训内容

变频器控制实训

1、变频器功能功能数值设定与实操

2、变频器报警与保护功能

3、多段速度选用变频调动速度

4、外部端子点动控制

5、外部端子遥控控制

6、控制电动机运行时间显露实操

变频器综合实训台,电工电子单片机综合实训台

电工电子电拖plc单片机传感器实训考核装置是我公司按照教育部"振兴21世纪职业教育课程改革和教学图纸文档实训指导书及实训指导书建造设计规划"的要求，按照职业教育的教学和实训要求而研发的设备，构造合理，实训元件应用箱式挂式模型块件式，易多加或拓展实训内容，涵盖"电子线路解析""电工基础""电工学" "电动机控制""继电接触控制""电子技术"等课程的实训大纲要求，其适合高等职业院校、技校、职校等实训室新建、扩建、更新换代，为学校迅速开设实训课程提供了理想的实训设备。
一、技术功能
1、写入电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度（℃）（℃）：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量（KV）（KV）（KV）：＜1.5KVA
4、重量（kg）（kg）（kg）：120Kg
5、外观尺寸：1600mm×700mm×1500mm
二、装置构造
装置由主机箱、实训桌、实训箱式挂式模型块件、单独封装实训电子线路模型块、位移矮储物储物储物柜、示波器架、学员凳等包括。实训装置支撑架与实训桌可集合、可拆卸装配。支撑架与桌脚一体，铝制构造，实训箱式挂式模型块件、各实训模型块可按照实训需求自由集合存放。
（一）主机箱
 主机箱为钢制双层亚光密纹喷塑构造，金属铝实操实操操作面板，为实训提供交流ACACAC电源、直线DC稳压电源、恒流源、函数信号发生器、测量试验仪表及实训器件等。
具体功能如下：
1、控制及交流ACACAC电源部分
（1）提供三相固定380V交流ACACAC电源，电流（A）（A）（A）型电压（V）（V）（V）型漏电开关保护，经过变换开关测量三相输出线电压（V）（V）（V）。
（2）提供一相0～250V/2A连续可调交流ACACAC电源一路（配备装备装备装备一台0.5KVA一相调压器）。同时经整流环节可得一组0-240V连续可调直线DC电源，有表指示输出电压（V）（V）（V）值。
（3）提供3V、6V、9V、12V、15V、20V、24V低压交流ACACAC电源，电流（A）（A）（A）1.5A。
