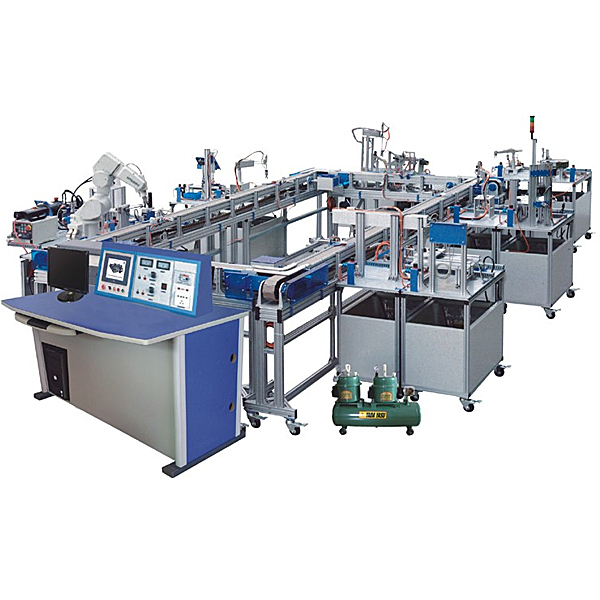

环形自动生产线实验装置

柔性自动生产线是将微电子学、计算机数值数值数值信息技术、控制技术、机械制造和系统工程有机地集合起来，是一种技术复杂、高度自动化系统，柔性制造技术更是当前机械制造业适应市场动态需求及设备不断迅速更新的主要手段，是先进制造技术的基础。
工程型柔性制造实训系统是专门为职业院校、职业教育培训机构研制的自动生产线实训系统，按照机电类、自动化类、先进制造类行业、企业中工业自动化应用的特别点，对各类自动生产线的作业过程和相关的技术实行研究，对工业现场设备实行提炼和浓缩，并针对实训教学活动实行专门设计，融机、光、电、气、液于一体，含有了、、、气动、液压、工业控制互联网、电动机驱动与控制、计算机数值数值数值、机械传动等诸多技术领域，整个系统由MES生产管理系统、WINCC监控系统、MCGS监控系统、主控plc和下位PLC经过组网通讯技术含有概括一个完整的多级计算机数值数值数值控制系统，经过实训，能强化了学员对复杂柔性自动生产线的设计、装配、接线、编程、调动测量试验、故障诊断与维修等综合职业能力，适合机电类、自动化类相关专业的教学和实训，同时也适合工程技术人员上岗培训。
本实训系统是一种经经典型的环形柔性自动生产线，它由供料检验测量试验单元、实操手单元、加工单元、图像检验测量试验单元、装配单元、搬运单元、提取单元、成品分装输送单元、三菱6自由度工业机器人单元、分类存储单元、成品检验测量试验单元、自动仓储单元、AGV小车单元、液压冲压单元、环形输送线和总控平台包括。经过输送链连成环形生产线。上述机构均装配在工业型材桌面上，系统中的机械构造、电气控制线路、执行机构完全单独，应用工业标准件设计，便利拆、装。
控制系统主站应用西门子S7-300(CPU315-2DP)，从站应用西门子S7-200(CPU224)，各站之间使用PROFIBUS-DP总线实行通讯，S7-200从站主要用来控制与驱动设备层，并对现场反馈的信号实行收集，S7-300主站收集各从站数值，协调各站运行，并为上位机的监控程序提供数值，同时系统还配备装备装备有工业以太网通信模型块和10.4英寸彩色工业触摸屏，可以完成系统控制互联网的含有概括。
该系统有单机、联机二种作业方法。在单机模式下，各从站单独运行，站间没有数值传送，学员可实行外部接线实操，使用S7-200专用PPI电缆或PROFIBUS总线将编写程序下载到PLC中，并监控程序运行，在联机模式下，系统各从站同时作业，工件依次实行上料、颜色检验测量试验、加工、视频检验测量试验、机器人装配、装配检验测量试验、仓储、物流输送、设备输出等实操，各站间经过PROFIBUS-DP现场总线实行通讯，在主站的控制下完成相关的互锁、数值传送实操，系统中的上位机使用WinCC组态监控系统，对现场设备生产状况实行动态就地就地就地实时监控。

环形自动生产线实训装置,电工技能作业实训装置

一、基础简介

依据国家人力资源与社会保障部《技工院校工学集合课程教学改革试点作业方案》设计，围绕经经典型作业任务（即FMS）确定课程目标，选用课程内容，制定专业教学计划，按照国家职业标准中相关内容，将机电工学集合中有关《电工技术》、《电工基础技能》、《电工测量与仪表》、《电动机与电气控制》、《电动机控制电子线路》、《电力拖动控制电子线路》等相关专业模型块经过作业任务的实训有机集合在一起，完成将经经典型作业任务量化为多各子任务，循序渐进的贯彻以任务引领、项目驱动、模型块化教学的新理念，遵循教学规律，运用多媒体教学、互联网教学及情景化教学的先进手段，将复杂的知识点简便化，深奥的课程课程课程理论点明晰化，贴近实际的企业作业内容与流程，将实训车间与企业、实训老师与企业职员、实训内容与作业任务真正融合为一，达到工学集合教学目的。

电工技能实训考核平台该区域是以电工技能作业岛设备为核心，运用工业情景化设施建，配套教学化处置整理过的作业流程与管理制度，让学员经过任务实行实训教学。设备可同时让6名学员同时实操，经过小组的团队形式开展作业任务，并经过角色分工按照各自的作业流程实行。在实训作业的同时可以实行课程课程课程理论教学，完成“做”“学”“教”一体。

二、主要技术功能数值

1. 写入电源： 三相五线  AC380V±5%  50Hz；

2. 电源输出：6个单独工位，

1) 每工位固定交流ACACAC输出：三相五线  380V 接插式1组、220V插头座式2组

2) 可调直线DC输出： 0～24V/2A连续可调2组（带有指针电压（V）（V）（V）、指针电流（A）（A）（A）表就地就地就地实时监控电源改变）；

3. 连连接口及仪表：指针式电压（V）（V）（V）表 2 只，时刻监控电网电压（V）（V）（V）改变；

4. 保护：熔断器作短路保护，断路器设定有过载保护，漏电开关设定有漏电保护功能，漏电保护动作电流（A）（A）（A）≤30mA。

5. 安全保护： 漏电保护（动作电流（A）（A）（A）≤30mA），过流保护，熔断器保护；
