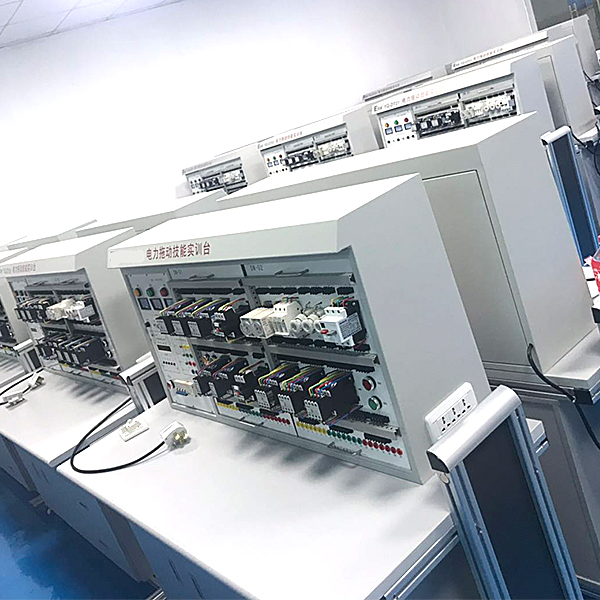

电拖技能考核实训台

一、特别点：

1、电气控制线路全部装在箱式挂式模型块件上，实操便利、更换便捷，可拓展功能或研发新实训内容。

2、实操台只需三相四线的交流ACACAC电源即可投入使用，占地面积小，节约用房，减少基建投资。

3、设定有电压（V）（V）（V）型漏电保护器和电流（A）（A）（A）型漏电保护器，能保证实操者安全。各电源输出均有软截止保护功能。

4、控制屏还设定有定时器兼报警记录仪，为学员实训技能考核提供了一个统一的标准。

5、全部的元件全部经过实训连接线引到接线端子上，学员接线时只需在端子上实行接线，有利于保护元件，经过线槽走线，接近工业现场。

二、技术功能：

1、作业电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度（℃）（℃）：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量（KV）（KV）（KV）：＜1.0KVA

电拖技能考核实训台,防爆电器装配技能实训台

一、概 述

针对防爆电气相关仪表器具及特别点，完成对防爆电气设备的使用、装配、接线、故障排除等能力的考察。

二、装置特别点：

1.电气控制线路元件全部装在网孔板上，实操便利、更换便捷，便利拓展功能或研发新实训，实操内容的选用设定有经经典型性和实用性；

2.实操台只需三相四线的交流ACACAC电源，即可投入使用；

3.装置设定有电压（V）（V）（V）型和电流（A）（A）（A）性漏电保护器，能保证实操者的人生安全；

三、技术功能：

1.写入电压（V）（V）（V）：三相四线（或三相五线）～380V±10%  50Hz

2.作业环境：温度（℃）（℃）-10～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

3.装置容量（KV）（KV）（KV）：＜1.5KVA

4.重    量：100Kg

5.外观尺寸：框体构造：800×600×1900mm

6.漏电保护动作电流（A）（A）（A）：≤30mA；漏电保护动作时间：≤0.1s。

四、装置的基础配备装备装备及功能

(一) DW01电源、仪表器具控制屏
    控制屏为钢制双层亚光密纹喷塑构造，钢制质实操实操操作面板。为实训提供交流ACACAC电源、低压直线DC电源及各种测量试验仪表等。具体功能如下：
1、交、直线DC电源
 (1) 直线DC稳压电源：24V/5A一路，＋5V/0.5A一路，设定有短路软截止自动恢复保护功能。
 (2) 交流ACACAC电源：①、设定有变压器一组，变压器原边按照不一样的接线可加220V，也可以加380V交流ACACAC电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流ACACAC电压（V）（V）（V）；②、控制屏设定有一相三极220V电源插头座及三相四极380V电源插头座。
