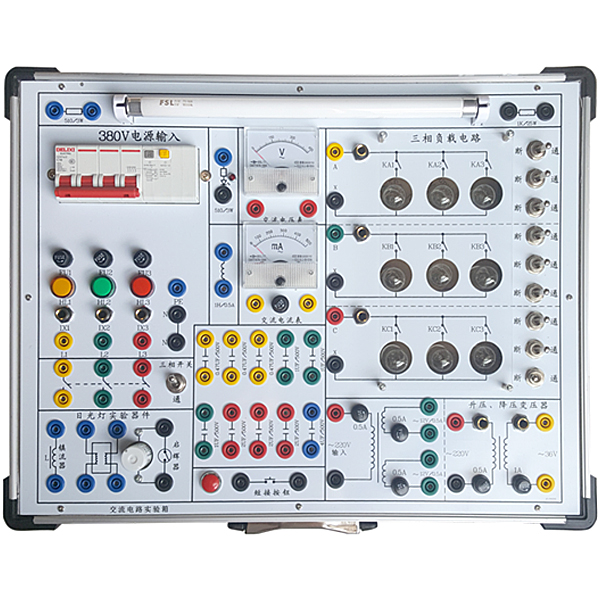

交流电路实验装置
交流电路实验装置,通用电子技术实训台1、电源：交流输入三相四线380V10%。2、配三相四线带漏电保护电源开关。3、有三路短路保护、三路电源指示灯、三相四线电源输出接线端子和三路电流测量接口。4、配三相灯组负载：每相有三个
一、技术功能数值参考规格
1、电源：交流ACACAC写入三相四线380V±10%。
2、配三相四线带漏电保护电源开关。
3、有三路短路保护、三路电源指示灯、三相四线电源输出接线端子和三路电流（A）（A）（A）测量连连接口。
4、配三相灯组负载：每相有三个15W灯泡，用3只开关控制通断，共9只灯泡。每相留有电流（A）（A）（A）测量插孔1对，便利相电流（A）（A）（A）的测量。
5、日光灯器件组：设定有10W镇流器、10W日光灯管、启辉器以及用来改善功率（W）（W）因数的高压
电容（1μF/500V、2.2uf/500V、4.7μF/500V各3个）。
6、R、L、C元件特性组：设定有1kΩ/25W功率（W）（W）电阻、1H/0.5A电感及1μF/500V高压电容各一只，经过实训可测量试验各元件的功能数值。
7、36V/220V升降压铁芯变压器 1只, 原、副边均设定有电流（A）（A）（A）测量连连接口，便利电流（A）（A）（A）的测量试验，可测量原、副边电流（A）（A）（A）。
8、双绕组变压器1只：220V/双路12V。
9、设定交流ACACAC电压（V）（V）（V）表一只，测量界限0～450V；交流ACACAC电流（A）（A）（A）表一只，测量界限0～500mA，带有短路保护。
10、日光灯管和灯脚装在电子线路板的正面便利，便利维修维护。
11、三相灯组上装备有有机玻璃保护罩，既防止灯泡损坏，又保护实训实训连接线不被烫坏，还保护了人生安全。
12、设计有专用接地保护线。
13、配套自锁紧护套实训实训连接线12根（红、黄、绿、黑各4根），电流（A）（A）（A）连连接口线1根。
14、机箱：坚固型铝制框体构造，厚实的 ABS 塑料包角，参考外观尺寸 480×360×150mm。
二、实训内容
1、用三表法测量交流ACACAC电子线路等效功能数值
2、正弦稳态交流ACACAC电子线路相量的研究
3、一相铁心变压器特性的测量试验
4、三相交流ACACAC电子线路电压（V）（V）（V）、电流（A）（A）（A）的测量
5、三相电子线路功率（W）（W）的测量
6、功率（W）（W）因数及相序的测量
7、日光灯电子线路接线
8、日光灯电子线路及功率（W）（W）因数的提升
热销设备：电工实训台
一、设备的特别点：
实训台设定有较完善的安全保障功能，较齐全的功能。实训桌中央配备装备装备有通用电子线路板，电子线路板注塑而成，表面布有多孔成一组相互联通的插孔，元件盒在其上随意拼插成实训电子线路，直观性好，盒盖印有永不褪色元件符文号，线条清晰美观。盒体与盒盖应用较科学的压卡式构造，维修拆卸装配便利。元件存放在实训桌下边左右储物储物储物柜内，大大提升了管理水平，规划化程度，大大减轻了教师实训准备作业。
二、实训台及实操桌构造：
|
1．实训台外壳尺寸：123×35×20cm 2．三相保险座 3．三相电源写入指标 4．总开关：实训台电源总开关，带漏电、过载保护 5．试验按钮：试验漏电开关漏电功能 6．电源写入指示1只 7．电源输出指示3只(红、绿、黄三色) 8．交流ACACAC电压（V）（V）（V）表：指示输出线电压（V）（V）（V） 9．电压（V）（V）（V）变换开关：与电压（V）（V）（V）表协作使用，监示输出线电压（V）（V）（V）的大小与对称情况 10．接线座5只：A单元三相四线及地线输出 11．电流（A）（A）（A）表W相电流（A）（A）（A）输出指示 12．O/I开关：三相四线电源输出控制 (提升安全系数) 13．接线座2只：B单元交流ACACAC低压电源输出 14．电表(2A)：B单元交流ACACAC电流（A）（A）（A）指示 15．旋钮：B单元3-24V交流ACACAC低压选用输出 16．开关：C单元双路直线DC稳压电源开关 17．旋钮：C单元双路Ⅰ路稳流调动 18．旋钮：C单元双路Ⅱ路稳流调动 19．接线座2只：C单元Ⅰ路直线DC稳压输出 20．保险座：C单元双路稳压电源保险 21．电表4只：双路稳压电源电压（V）（V）（V）、电流（A）（A）（A）指示 22．接线座：D单元直线DC5V稳压输出 23．电表：D单元电流（A）（A）（A）0.5V输出指示 24．开关1：控制各低压交流ACACAC电、信号源 25．开关2：控制E单元交直线DC调压电源 26．电表：E单元交流ACACAC电压（V）（V）（V）输出指示 |
27．接线座4只：E单元交流ACACAC、直线DC输出口 28．旋钮：E单元0～240V电压（V）（V）（V）调动 29．插头座：G单元220V输出插头座 30．旋钮：音频功率（W）（W）放大器音量调动 31．接线座2只：音频信号写入 32．按钮：单次脉使能开关 33．接线座3只：单次脉冲输出口 34．电表：函数发生器正弦波输出电压（V）（V）（V）指示 35．旋钮：正弦波输出三级衰减幅度粗调 36．旋钮：正弦波输出口 37．接线座：正弦波输出口 38．旋钮：矩形波输出幅度调动 39．接线座：三角波输出口 40．旋钮：函数信号发生器频率细调 41．接线座：矩形波输出口 42．旋钮：函数信号发生器五级频率粗调 43．电表：函数发生器输出频率指示 45．实训桌面尺寸：160×70cm 46．通用电子线路板：规格35×90cm，元件盒在其上随意拼插实行实训 47．储物板：存放元件盒 48．左储物储物储物储物柜：存放储物板（带门锁） 49．抽屉：存放常用工量具 50．右储物储物储物储物柜：存放储物板（带门锁） |
