ZR-28C 通用智能型电工.电子实训室成套设备

一、设备的特别点：
通用电工电子实训室设备设定有较完善的安全保障功能，较齐全的功能（详见实训台构造简介）。通用电工实训室设备实训桌中央配备装备有通用电子线路板，电子线路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上随意拼插成实训电子线路，通用电工实训室设备元件盒盒体透明，通用电工实训室设备直观性好，盒盖印有永不褪色元件符文号，线条清晰美观。通用电工实训室设备盒体与盒盖应用较科学的压卡式构造，维修拆卸装配便利。元件存放在通用电工电子实训室实训桌下边左右储物储物柜内，通用电工实训室设备大大提升了管理水平，规划化程度，大大减轻了教师实训准备作业。

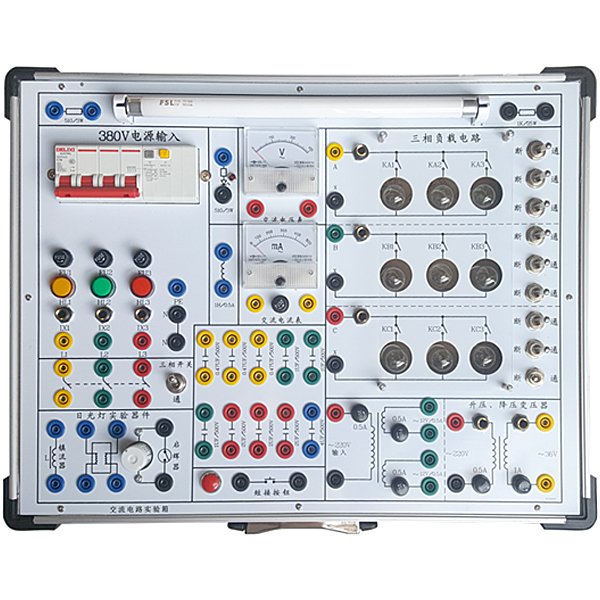

二、通用电工实训室设备及实操桌构造：

1．通用电工电子实训室设备外壳尺寸：123×35×20cm
2．三相保险座
3．三相电源写入指标
4．总开关：实训台电源总开关，带漏电、过载保护
5．试验按钮：试验漏电开关漏电功能
6．电源写入指示1只
7．电源输出指示3只(红、绿、黄三色)
8．交流ACAC电压（V）（V）表：指示输出线电压（V）（V）
9．电压（V）（V）变换开关：与电压（V）（V）表协作使用，监示输出线电压（V）（V）的大小与对称情况
10．接线座5只：A单元三相四线及地线输出
11．电流（A）（A）表W相电流（A）（A）输出指示
12．O/I开关：三相四线电源输出控制
(提升安全系数)
13．接线座2只：B单元交流ACAC低压电源输出
14．电表(2A)：B单元交流ACAC电流（A）（A）指示
15．旋钮：B单元3-24V交流ACAC低压选用输出
16．开关：C单元双路直线DC稳压电源开关
17．旋钮：C单元双路Ⅰ路稳流调动
18．旋钮：C单元双路Ⅱ路稳流调动
19．接线座2只：C单元Ⅰ路直线DC稳压输出
20．保险座：C单元双路稳压电源保险
21．电表4只：双路稳压电源电压（V）（V）、电流（A）（A）指示
22．接线座：D单元直线DC5V稳压输出
23．电表：D单元电流（A）（A）0.5V输出指示
24．开关1：控制各低压交流ACAC电、信号源
25．开关2：控制E单元交直线DC调压电源
26．电表：E单元交流ACAC电压（V）（V）输出指示 27．接线座4只：E单元交流ACAC、直线DC输出口
28．旋钮：E单元0～240V电压（V）（V）调动
29．插头座：G单元220V输出插头座
30．旋钮：音频功率（W）（W）放大器音量调动
31．接线座2只：音频信号写入
32．按钮：单次脉使能开关
33．接线座3只：单次脉冲输出口
34．电表：函数发生器正弦波输出电压（V）（V）指示
35．旋钮：正弦波输出三级衰减幅度粗调
36．旋钮：正弦波输出口
37．接线座：正弦波输出口
38．旋钮：矩形波输出幅度调动
39．接线座：三角波输出口
40．旋钮：函数信号发生器频率细调
41．接线座：矩形波输出口
42．旋钮：函数信号发生器五级频率粗调
43．电表：函数发生器输出频率指示
44．万用表：500型
45．实训桌面尺寸：160×70cm
46．通用电子线路板：规格35×90cm，元件盒在其上随意拼插实行实训
47．储物板：存放元件盒
48．左储物储物储物柜：存放储物板（带门锁）
49．抽屉：存放常用工量具
50．右储物储物储物柜：存放储物板（带门锁）
51．示波器：型号不限（用户自备）
52．工量具

三、通用电工电子实训室设备主要技术功能数值参考规格：
1、写入作业电源：一相写入
2、输出电源及信号
A单元：一相220V输出
B单元：交流ACAC3、6、9、12、15、18、24V
C单元：通用电工实训室设备双路恒流稳压电源（设定有过载及短路保护功能），二路输出电压（V）（V）全部为0～30V，内置式继电器自动换档，由多圈电位器连续调动，使用便利，输出大电流（A）（A）为2A，设定有预 设式限流保护功能。
电压（V）（V）平稳度：<10-2 负载平稳度：<10-2 纹波电压（V）（V）：<5mv
D单元：直线DC稳压5V，电流（A）（A）0.5A
E单元：交直线DC电压（V）（V）0～240V连续可调，电流（A）（A）2A
F单元：220V电压（V）（V）输出，供外接仪表器具使用。
3、单次脉冲源：每次均可输出一对正负脉冲
4、函数信号发生器（正弦波、三角波、矩形波）
①频率界限：5HZ-550KHZ分五个频段
②频率指示：由HZ表直接读出
③电压（V）（V）输出界限：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db设定有连续细调
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
三角波：5HZ-550KHZ>１V
5、音频功率（W）（W）放大器：写入音频电压（V）（V）不低于10mv，输出功率（W）（W）不小于1W，音量可调，内有喇叭，用来放大器电子线路扩音，也可作信号寻迹仪表器具使用。
6、绝缘电阻：>5MΩ
7、漏电保护：漏电动作电流（A）（A）≤30mA
四、构造与配备装备装备(以二十四座为例)
1、通用电工电子实训室设备实训桌:12台学员实训桌，一台两座，桌子外观尺寸:160×70×80cm。桌中央配备装备通用九孔电子线路板(尺寸35×90cm)，按照实训电子线路在其上随意拼插元件盒成实训电子线路，元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符文号，线条清晰美观，盒盖与盒体应用压卡式构造，拆卸装配维修便利。每张台桌配备装备有一粒胶皮板，保护通用插板与桌面（如需要在桌上存放电动机、焊接等）台桌下全部是元件储物储物储物柜，存放实训元件。
2、通用电工实训室设备示教控制台:1台示教控制台，分别控制12台学员验台上的电源，通用电子线路板演示屏立在实训桌上，尺寸为160×70cm。用来讲解、演示。
3、通用电工电子实训室实训台:共13台，学员实训桌及示教控制台上各配备装备装备l台。
4、器件材料配备装备装备: 65只直线DC电表，13只万用表，13套实训所需电阻、电位器、电容，变压器、二极管、三极管、场效应管、含有概括、可控硅、传感器、逻辑电平显露及逻辑电平开关等元件单元盒(元件已装在单元盒内)。
5、用户自备器件材料：示波器（型号不限）；晶体管毫伏表。
五、通用电工电子实训室设备实训内容

1．晶体二极管的特性及检验测量试验 　　　　　　
2．晶体三极管写入输出特性
3．低频小信号电压（V）（V）放大器
4．直接耦合两级放大器
5．RC耦合两级放大器
6．负反馈对放大器功能的影响
7．变压器耦合推挽功率（W）（W）放大器
8．互补对称推挽功率（W）（W）放大器(OTL)
9．一相半波整流
10．一相全波整流
11．一相桥式整流
12．一相桥式整流滤波
13．单结晶体管特性
14．单结晶体管触发电子线路
15．晶闸管简便测量试验及可控整流电子线路
16．场效应管测量试验
17．串联型稳压电压（V）（V）
18．差动放大电子线路的研究
19．含有概括运放功能数值的测量试验
20．含有概括运放减法电子线路
21．含有概括运放加法电子线路
22．含有概括运放积分电子线路
23．含有概括运放微分电子线路
24．含有概括运放文氏正弦波振荡器
25．电容三点式振荡器
26．电感三点式振荡器
27．含有概括稳压电子线路
28．无稳态电子线路（多谐振荡器）
29．施密特触发器
30．含有概括与门逻辑功能测量试验
31．含有概括非门电子线路逻辑功能测量试验
32．含有概括或门电子线路逻辑功能测量试验
33．含有概括与非门逻揖功能测量试验
34．CMOS门电子线路的测量试验
35．基础RS触发器
36．JK触发器
37．D触发器
38．555时基电子线路的应用（方波发生器)
39．二一十进制计数器
40．二一十进制8421译码器
41．加法器
42．减法器
43．用含有概括与非门含有概括单稳态触发器
44．集合逻辑电子线路
运用上述44项实训元件也可完成面实训
45．P-N结单向导电特性
46．三权管ICBO的测量电子线路
47．三极管ICEO的测量电子线路
48．三极管电流（A）（A）放大 　
49．三极管的VA特性 　
50．带负载的单级小信号电压（V）（V）放大
51．电压（V）（V）负反馈偏置电子线路
52．分压式电流（A）（A）负反馈偏置电子线路
53．用热敏电阻平稳作业点
54．用二极管平稳作业点
55．解析Ce对低频特性的影响
56．共基极放大实训电子线路 　
57．共集电极放大实训电子线路
58．共源极基础放大电子线路
59．场效应管自给偏压放大电子线路
60．场效应管分压式自偏压电子线路
61．场效应管共漏极电子线路
62．场效应管共栅极电子线路
63．单管阻容放大电子线路
64．基础直线DC放大电子线路
65．用电阻提升后级发射极电位
66．用稳压管提升后级发射极电位
67．变压器耦合放大电子线路
68．甲类功率（W）（W）放大电子线路
69．乙类功率（W）（W）放大电子线路
70．串联电流（A）（A）负反馈
71．串联电压（V）（V）负反馈电子线路
72．并联电压（V）（V）负反馈电子线路
73．并联电流（A）（A）负反馈电子线路
74．两级放大电子线路中的负反馈
75．射极输出电子线路
76．自举射极输出电子线路
77．用电容衰减高频电压（V）（V）　　　　　　　
78．用负反馈消除自激振荡
79．电池监视电子线路
80．场效应管、三极管包括放大电子线路
81．PNP-NPN直接耦合放大电子线路
82．共基共射放大电子线路
83．晶体管开关作用
84．液位光电控制
85．简便的温控电子线路
86．模仿光控简易路灯自动开关电子线路
87．RC移相振荡器
88．双T选频互联网
89．双T选频互联网包括的振荡器
90．变压器反馈式振荡电子线路
91．场效应管变压器反馈式振荡电子线路
92．防盗报警电子线路
93．串联型晶体振荡电子线路
94．互补音频振荡讯响器
95．报警讯响器
96．音乐门铃电子线路
97．电子报警器电子线路
98．差动放大电子线路的基础形式
99．电子门铃电子线路
100．准互补对称电子线路
101．三管OTL互补对称电子线路
102．长尾式差动放大电子线路
103．差动写入单端输出
104．单端写入双端输出
105．单端写入单端输出
106．双电源式长尾差动放大电子线路
107．差动式放大器实训电子线路
108．设定有恒流源的差动放大电子线路措施
109．单端输出差动放大电子线路的温讽解析
110．闪光器电子线路
111．运算放大器的基础接法
112．电流（A）（A）差动式运放用作交流ACAC比例放大
113．Vos的简易测量方法
114．Aos的简易测量方法　　　　　　　
115．Aod的简易测量方法　　　　
116．共模抑制比Cmrr的简易测量试验
117．大共模写入电UIcm的简易测量试验
118．Yopp的简易测量试验
119．SR的测量方法
120．基础同相放大接法
121．运放含有概括的LC振荡器

122．电热杯调温电子线路
123．引到反向端写入调零措施
124．引到同向端写入调零指施
125．为使电值不致过大的接法
126．运用三极管的基极电流（A）（A）完成Ios的温度（℃）（℃）补偿
127．运用T型互联网提升等效反馈电阻 　
128．使互补管作业在甲乙类扩大输出电流（A）（A）的措施
129．对电容负载实行校正时措施　　　　
130．反相写入保护措施
131．同相写入保护措施 　　　
132．运用稳压管保护器件 　　　　　
133．电源极性错接的保护 　　　
134．电源启动瞬间过压保护　　　　
135．二极管检波电子线路 　　　　
136．运用PN结的温度（℃）（℃）系数测量温度（℃）（℃）的电子线路原理
137．双二极管限幅器
138．反相运放基础电子线路 　　　
139．可变比例放大 　　　
140．同相运放基础电子线路 　　　
141．电压（V）（V）/电流（A）（A）变换电子线路 　　　
142．电流（A）（A）/电压（V）（V）变换电子线路
143．电压（V）（V）跟随器 　　　
144．差动放大基础电子线路 　　　
145．运算放大器的差动输　　　 　
146．反相写入求和运算 　　　
147．同相写入求和运算
148．双端写入求和运算
149．基础积分电子线路
150．EG考滤泄漏阻对的积分运算电子线路　
151．提升积分时间常数的措施
152．快速积分电子线路
153．模仿一阶微分方程电子线路
154．模仿二阶微分方程电子线路
155．基础微分电子线路
156．实用微分电子线路
157．运用间接方法得到近似微分
158．基础对数运算电子线路
159．运用三极管的对数特性包括对数运算电子线路
160．反对数放大的基础电子线路
161．Vo正比于VxVy电子线路
162．简便的过零此较电子线路
163．设定有滞迥特性的对比电子线路
164．双限对比电子线路
165．运用二级管作为上限检验测量试验幅度选用电子线路
166．双限三态对比电子线路
167．下限检幅选用电子线路
168．基础采样保护电子线路
169．RC无源网终的低通滤波电子线路
170．滤波电子线路接到集合套件的同相写入端
171．滤波电子线路接到集合套件的反相写入端
172．简便二阶RC滤波电子线路
173．经经典型RC有源滤波电子线路
174．两阶有源滤波电子线路
175．多路反馈二级有源滤波电子线路
176．经经典型二阶高通有源滤波电子线路
177．基础带通滤波电子线路
178．经经典型带通滤波电子线路
179．用双T互联网包括的带阻滤波
180．输出限幅的反相器
181．实用差值运算放大器
182．矩形波振荡电子线路
183．阻容移相触发电子线路
184．电热褥调温装置
185．宽度可调的矩形波发生器
186．简便的锯齿波发生器
187．幅频可调的锯齿波发生器
188．一相桥式整流常用画法电子线路
189．全波整流电子线路的大反向峰值电压（V）（V）
190．电容滤波电子线路
191．电容滤波带电阻负载　　 　　　
192．全波整流电容滤波电子线路
193．RC滤波电子线路
194．多段RC滤波电子线路 　 　　
195．基础的LC滤波电子线路 　　　
196．T型滤波电子线路 　　　
197．二倍压整流电子线路 　　　
198．三倍压整流电子线路 　　　
199．基础稳压管稳压电子线路 　　 　
200．基础调动管稳压电子线路 　　　
201．设定有放大环节的稳压电子线路 　　　
202．调动管稳流电子线路 　　　
203．电子滤波器 　　　
204．串联稳压电子线路　
205．并联稳压电子线路
206．电子催眠器　　　
207．三端含有概括稳压电子线路
208．正电源输出可调的含有概括稳压电子线路
209．一相全波可控整流
210．硅稳压管稳压电子线路
211．一相半波可控整流
212．一相桥式半控整流
213．充电用硅整流器原理
214．感性负载对晶闸管的影响
215．晶闸管触发导通试验
216．反电动势负载晶闸管电子线路
217．简易电子调压电子线路
218．测量试验单结管分压比n
219．单结管振荡电子线路
220．单结管触发应用电子线路
221．二极管"与"门电子线路
222．三极管"或"门电子线路
223．与逻辑形象化
224．或逻辑形象化
225．非逻辑形象化
226．三极管"非"门
227．三极管"与非"门
228．三极管"或非"门
229．三扳管双稳态电子线路
230．三极管单稳态电子线路
231．三极管多谐振荡电子线路
232．置位触发电子线路
233．射极耦合双稳态
234．对称式多谐振荡器
235．环形多谐振荡器
236．微分型单稳态电子线路
237．含有概括施密特电子线路
238．矩形波发生器
239．单脉冲电子线路
240．连续脉冲发生器
