维修电工综合实训装置

设备由铁板制作的考核平台、网孔板设备和电源装置等包括。按照教学和实训的需要，选用不一样的元件、器件和部位件，可实行不一样课程模型块，不一样项目的实训。使用完毕的元件、器件和部位件，从设备上拆下，集中保管，损坏和丢失少。设备配备装备装备装备漏电保护、过载和电子线路保护，保障人身安全和设备使用安全。

二、设备技术功能数值参考规格

1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；

2.设备的材料：钣金、木储物储物储物柜构造；

3.电源：

1)写入：三相AC 380V ±10% 50HZ 三相五线 ；

2)固定交流ACACAC输出：三相五线  380V 接插式1组、220V接插式1组、220V插头座式1组，380V插头座式1组

4.保护：熔断器作短路保护，断路器设定有过载保护，漏电开关设定有漏电保护功能，漏电保护动作电流（A）（A）（A）≤30mA，带电源指示。

三、设备构造功能

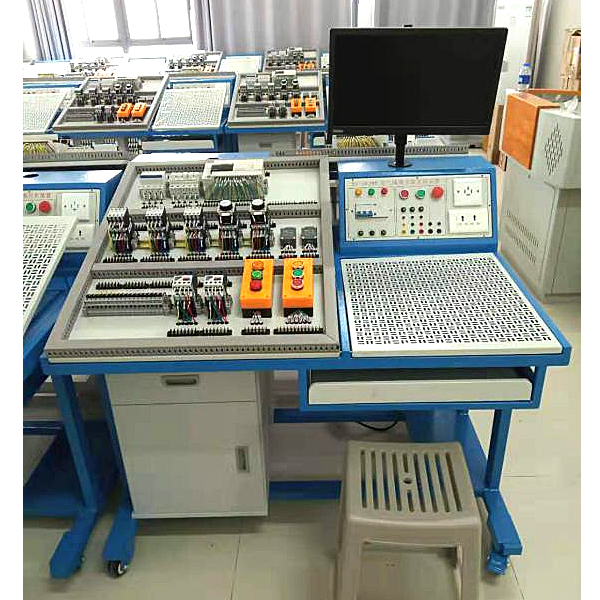

设备由实训屏（内置电源）、实训桌（含键盘）、储物储物储物储物柜三大部分包括。钢制表面经高温喷塑处置整理，美观大方而而且有效起到防锈绝缘的作用；电源箱的布置依次为电源保护装置、电源指示装置、电源输出；

实训桌左侧装配备装备装备有角度可以调动的嵌入式的考核平台1张，全部元件均应用端子引出，学员接线只需在端子上实行接线，可以有效的保护元件，转接端子应用接插两用端子排，便利与元件和实训电源屏的连接，右侧装备有网孔板一块，角度可调嵌入式装配；实训桌下部装备有至少4个导向轮，便利设备位移；储物储物储物储物柜应用标准构造和抽屉式，用来存放工量具以及实训图纸文档实训指导书。电脑经过可调动电脑支撑架装配于电源屏的上方。

教师教学设计系统：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子线路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子线路图等功能，可经过工量具箱可选用万用表实行检验测量试验，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子线路。本系统经过电动机星三角启动控制电子线路故障的设定，并经过种种排查，让学员理解电动机星三角启动控制电子线路的作业原理及电子线路构造。

三用表拟真系统：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统的功能有：电阻的测量、交流ACACAC电压（V）（V）（V）的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提醒并可以重置多用表）、晶体管的极性判别、直线DC电压（V）（V）（V）测量（通电流（A）（A）（A）表档时灯光亮）、直线DC电流（A）（A）（A）的测量、以及电容好坏的判别。本系统可随意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显露红圈，如未定位准确无红圈显露，可以在实行错误实操的时（如所选测量界限错误、所测数值错误等等），仪表指针将无反应、提醒错误重新测量等，本多用表可选用交流ACACAC电压（V）（V）（V）档，直线DC电压（V）（V）（V）档，电阻档，电流（A）（A）（A）档，电阻调0，并而而且可放大显露数值，可清楚观看所测数值大小。学员可以经过本系统学习掌控把握掌控把握掌控把握多用表的正确使用方法。虚拟多用表功能数值：交流ACACAC电压（V）（V）（V）测量界限档位分：10、50、250、1000；直线DC电压（V）（V）（V）档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流（A）（A）（A）表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检验测量试验功能：垂直角度±15°距离1-30cm；三极管测量孔。

一、基础简介

卧式镗床电子线路实训台是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实训设备。可用来课堂演示、机床电气控制原理性实操及实训实习。由于设备均应用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提升学员的动手能力，并克服以往只能在实际设备上实行教学，费用高而而且难以完成教学目的弱点。同时以高层次维修技能实训提供了有效的设备，达到了耗资少、教学效果显著的目的。

二、适用界限

本装置适用来T68型卧式镗床电气控制的模仿与T68型卧式镗床电气故障排除的技能考核。

三、技术功能

1、写入电源：三相四线（~380V±10% 50Hz）
2、作业环境：温度（℃）（℃）-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3、装置容量（KV）（KV）（KV）：＜1KVA
4、 外观尺寸：1410mm×725mm×1535mm

四、装置的基础装备

1、电源控制实操实操操作面板（金属铝实操实操操作面板）
（1）交流ACACAC电源（带有漏电保护措施）
提供三相交流ACACAC电源（380V）
（2）人身安全保护体系
屏上装备有电压（V）（V）（V）型漏电保护装置，控制屏内或强电输出若有漏电情况，即警报并切断电源，保证实训进程安全。
屏上装备有一套电流（A）（A）（A）型漏电保护器，控制屏若有漏电情况，漏电流（A）（A）（A）超过一定值，即切断电源。
2、主令控制及图示板（金属铝实操实操操作面板）
实操实操操作面板上装配备装备装备有机床的全部主令电器及动作指示灯、机床的全部实操全部在这块实操实操操作面板上实行，指示灯可以指示机床的相应动作。
实操实操操作面板上印有T68型卧式镗床立体示意图，可以很直观地看出T68型卧式镗床的外观轮廓。
3、元件装配板
实操实操操作面板上装备有断路器、熔断器、接触器、热继电器、变压器等元件，这些元件直接装配在实操实操操作面板表面，可以很直观的观看它们的动作情况。
4、三相异步电动机
3只380V三相鼠笼异步电动机，分别用作主轴电动机（双速）和快速位移电动机。
5、故障开关箱
设定有32个开关，其中1到23用来故障设定；24到32保留。
6、实训桌
实训桌为钢制双层亚光密纹喷塑构造，桌面为防火烧烧、防水浸浸浸、耐磨损损损高密度板，构造坚固，形状似长方体构造，造型美观大方；设定有两个大抽屉，用来存放工量具及图纸文档实训指导书等。桌面用来装配电源控制屏并提供一个宽敞舒适的作业台面。实训桌底还设定有四个方向轮和四个固定调动机构，便利位移和固定，有利于实训室布置。

7、虚拟拟真系统

1.维修电工电子电动机与职业资格培训考评拟真系统

本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子线路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子线路图等功能，可经过工量具箱可选用万用表实行检验测量试验，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子线路。本系统经过电动机星三角启动控制电子线路故障的设定，并经过种种排查，让学员理解电动机星三角启动控制电子线路的作业原理及电子线路构造。
