机械传动典型零部件性能测试实验装置
机械传动典型零部件性能测试实验装置,螺纹传动效率实验台"机械零部件性能测试实验台"可以测试带传动、链传动、万向节传动性能及传动效率,适用于各院校《机械设计基础》、《机械设计》、
董

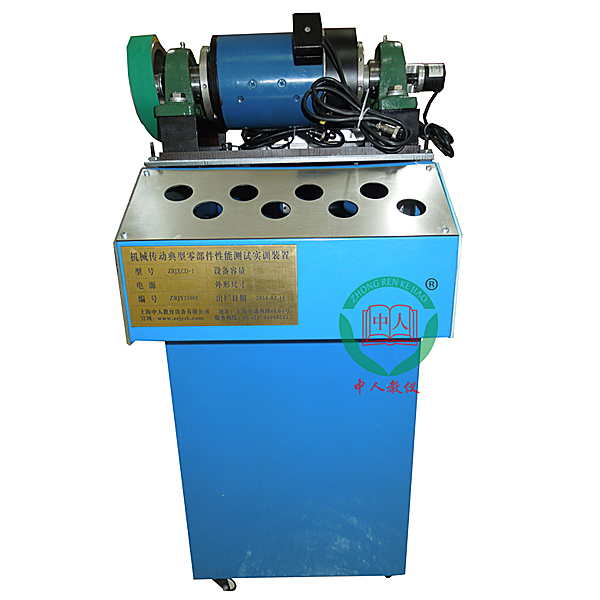

机械传动经经典型零部位件功能测量试验实训装置,螺纹传动效率实训台
（一）设备基础简介
"机械零部位件功能测量试验实训台"可以测量试验带传动、链传动、万向节传动功能及传动效率,适用来各院校《机械设计基础》、《机械设计》、《机械原理》等课程中机械传动经经典型零部位件功能测量试验实训教学。
（二）系统特别点
1.可手动或用计算机数值数值数值测量试验系统自动实行传动解析实训
2.能经过计算机数值数值数值测量试验系统实行传动的动作模仿,直接查看传动特性
3.可更换不一样的皮带轮,测量试验多种皮带传动
4.可分6级载入,在不一样负载情况下测量皮带传动、链传动、万向节传动的传动平稳性及传动效率
5.计算机数值数值数值测量试验系统功能强大,设定有数值收集、测量试验解析、弯弯弯曲线集合、存档并打印实训成果等功能。可测量功率（W）（W）、转动速度、效率等功能数值的就地就地就地实时数值,并集合测测测绘制作作作出效率、传动弯弯弯曲线等,各弯弯弯曲线坐标可随意设定。
（三）配备装备装备及技术功能
1.实训台(1)实训台为储物储物储物柜式.
2.写入电源:一相三线 AC220V±10% 50Hz
3.外观尺寸:650mm×530mm×1060mm
4.电流（A）（A）（A）型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量（KV）（KV）（KV）10A
5.直线DC调动速度器1个:应用PWM脉宽调制技术,输出电压（V）（V）（V） 0～220VDC,输出电流（A）（A）（A） 4ADC
6.数字显露转动速度表2个:可分别显露主、从动电动机的转动速度
7.直线DC数字显露功率（W）（W）表2个:精确度0.5级,既可显露功率（W）（W）值,也可变换显露电压（V）（V）（V）和电流（A）（A）（A）值
8.灯泡载入装置 1套
9.数值收集系统 1套
10.驱动电动机:规格限定功率（W）（W） 355W
11.电动机调动速度界限:0～1500r/min
12.负载电动机:规格限定功率（W）（W） 355W
机械传动经经典型零部位件功能测量试验实训装置,螺纹传动效率实训台
该实训台可实行三种牙型共九对不一样螺旋副的几何尺寸、位移、受力及传动效率的测量试验实训，应用先进的数值收集传输系统和数值处置整理解析系统，是机械设计实训室的重要设备之一。
实训内容内容：
1.矩形、梯形、锯齿形螺旋副几何功能数值与位移关系测量试验；
2.矩形、梯形、锯齿形螺旋副的受力测量试验；
3.矩形、梯形、锯齿形螺旋副的传动效率测量试验与解析；
主要技术特别点：
1.实训台由带减慢速度器的直线DC调动速度电动机驱动，配备装备装备有设计巧妙的试件快速装卸和调动机构，写入螺杆端装备有转矩转动速度传感器，输出螺母端装备有直线位移传感器及负载装置。
2.配备装备装备有三种牙型的螺旋副，其中梯形的有5种导程，矩形及锯齿形的各有两种导程。用来测量试验不一样牙型不一样导程的螺旋传动写入转矩及转动速度、螺母位移线速度,计算其传动效率。
3.应用了高精确度的ZJ5转矩转动速度传感器，测量精确度为+0.27%;配备装备装备有数值收集放大传输系统和数值处置整理解析系统，应用RS232串行口与计算机数值数值数值连接，可清晰直观地显露各种数值及弯弯弯曲线。
4.实训台外观为作业台板+箱储物储物储物柜落地式构造，装备有可调地脚螺栓和活动轮，便利实训室调动布置。
主要配备装备装备及技术功能数值：
1.被测螺旋副：
(1)中32单、双线矩形螺纹螺距P=10mm导程S=10、20mm；
(2)中32 (1~5)线梯形螺纹螺距P=12mm导程S=12、24、36、48、60mm；
(3)中32单、双线锯齿形螺纹螺距P= 10mm导程S=10、20mm；
2.负载砝码8块5kg/块；
3.专用系统光盘1张；
