机电液气综合实验装置

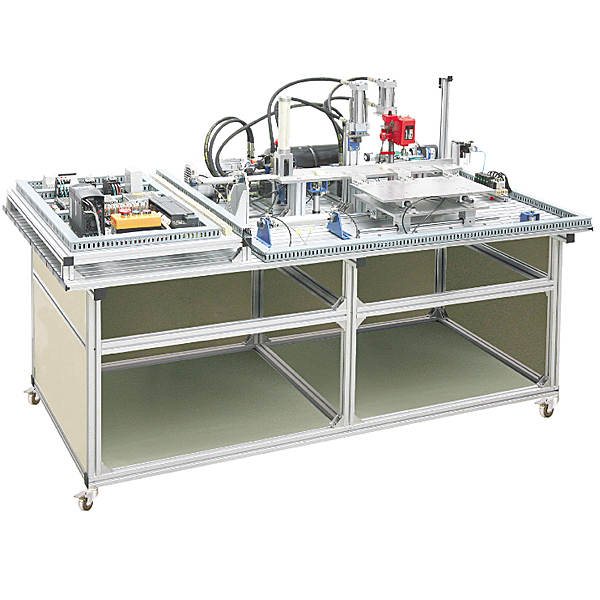

机电液气实训台为铝制型材构造，在上面可装配上料单元、间歇式传送及夹紧单元、冲压单元、钻孔单元和分拣单元，并配备装备装备有主机、变频器、触摸屏、、三相异步交流ACACAC电动机、交流ACACAC减慢速度电动机、直线DC电动机、液压机系统、钻机及其液压进给系统、气压传动系统等，含有概括一个经经典型的机电气液综合应用系统。可以实行经经典型机电气液一体化系统的装配、液压气动管路装配、电气控制线路布线、触摸屏与plc编程及调动测量试验、整机调动测量试验及运行等技能实训，从而使学员掌控把握机电气液的相关知识和技能。

功能数值及功能

1.作业电源：三相五线～380V±10%
2.外观尺寸：1400mm*960mm*750mm
3.微型液压动力源：规格限定功率（W）（W） 735W；规格限定排量 1.6mL/r；规格限定压力 6MPa
4.静音空气压缩机：作业电源AC220V±10% 50Hz，写入功率（W）（W）0.68kW，公称容积24L，规格限定流量：116L/min，规格限定输出气压1MPa

按照项目教学，主要完成的作业任务如下：

任务一：设备装配与调动
(1)上料、传送、夹紧、分拣等自动化机构的装配与调动；
(2)PLC、变频器、漏电断路器、开关电源等电气部位件的定位装配及调动；
(3)气动部位件的装配与调动；
(4)液压部位件的装配与调动。
任务二：液压传动系统识图与管路装配
液压机、钻机进给系统、液压泵站等液压传动系统的识图与液压管路装配。
任务三：气动系统识图与管路装配
调压、换向、调动速度、顺序动作控制等气动系统的识图与气管装配。
任务四：电气控制线路原理图设计与布线
含有：按照作业流程和控制要求，设计自动控制系统的电气原理图，按原理图布置、连接控制系统电子线路。
任务五：程序语言编写与调动测量试验
各电气控制线路PLC程序及触摸屏界面的编写与调动测量试验。
任务六：机电气液一体化设备的整机调动测量试验与运行
含有：变频器控制功能数值设定，机械机构、液压传动与气动系统、触摸屏与PLC电控系统的调动测量试验与运行。
具体实训内容如下：
1. 供料单元的装配与调动测量试验的实训；
2. 加工单元的装配与调动测量试验的实训；
3. 钻孔单元的装配与调动测量试验的实训；
4. 分拣单元的装配与调动测量试验的实训；

机电液气综合实训装置,物联网综合实训装置

物联网实训台集无线ZigBee、Bluetooth、Wifi、RFID等通信技术于一体，应用强大的Cortex-A9（搭配Android4.4.2实操系统）嵌入式处置整理器作为智能终端，协作多种传感器模型块，提供丰富的实训例程，便利物联网无线互联网、传感器互联网、RFID技术、嵌入式系统、等多种物联网课程等的学习掌控把握掌控把握掌控把握。

实训平台含有概括7个部分，分别为安防/门禁实训区、家居电源实训区、智能交通实训区、智能商场货储物储物储物柜实训区、智能农业实训区、嵌入式网关实训区、综合拓展实训区。应用Cortex-A9、Cortex M3、8051等控制器，配备装备装备装备高精确度温湿度、光照、可燃气体、雨滴、人体感应、振动、高频读写器、超高频读写器等传感器模型块，经过标准连连接口与通信节点建立连接，完成传感器数值的快速收集和通信，深入学员对物联网各个行业（农业、家居、货储物储物储物柜、交通）系统的理解，熟悉物联网发展的最新技术，适用物联网实训室基础教学课程支撑。

实训台应用金属构造，工业级传感执行器直接面向实际应用，注重于实践动手能力的培养。

功能布置

实训平台含有概括7个部分，分别为安防/门禁实训区、家居电源实训区、智能交通实训区、智能商场货储物储物储物柜实训区、智能农业实训区、嵌入式网关实训区、综合拓展实训区；深入学员对智能家居、智慧农业、仓储管理、智能交通等各个行业的认知，熟悉物联网的最新技术，适用物联网实训室基础教学及实训课程支撑。

传输协议

支持多种无线传输方法(Zigbee、433、Bluetooth 4.0、WiFi和IPV6),Cortex-M3数值收集/控制点，搭配灵活便利。

涉及课程

含有无线传感网、ZigBee无线通信、Wi-Fi无线互联网、IPv6无线互联网、蓝牙无线通信、433无线通信、RFID射频识别、Android位移研发、嵌入式研发、传感器技术、执行控制技术。为学员学习掌控把握掌控把握掌控把握物联网知识点提供良好的实训实训平台。

延伸拓展
