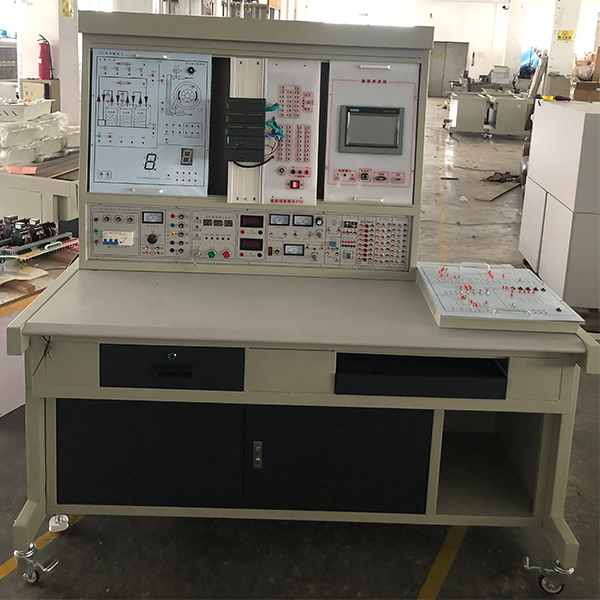

网络型PLC实验装置

本装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实训配套设计的，集可编程逻辑控制器、通信模型块、模仿量控制模型块、编程系统、工控组态系统、拟真教学系统、实训箱式挂式模型块件（变频器控制、触摸屏控制、伺服控制等）、实物等于一体。在本装置上，可直观地实行plc的基础指令练习、多个PLC实际应用的模仿实训及实物实训，全部实训均有组态棒图实行动态跟踪。

二、特别点：

1、装置应用集合套件式构造，更换实训模型块便捷，如需要拓展功能或研发新实训，只需添加实训模型块箱式挂式模型块件即可，永不淘汰。

2、实训对象形象逼真，接近工业现场的实际应用，经过本装置的实训，学员很快就能适应现场的作业。

3、应用三菱FX3U-48MT可编程序控制器，功能强大、功能优越，应用模型块化设计，集合灵活，用户可按照不一样的需要包括不一样的控制系统。

4、组态棒图教学，应用MCGS工控组态系统，全部实训全部已编辑出形象直观、动感强、教学效果好的组态棒图，实行实训动态跟踪教学。

5、实训内容齐全，含数字量、模仿量、变频调动速度、触摸屏、组网通讯及电气控制等。

6、PLC主机的互联网教学实训：配备装备装备有RS485互联网通信（也可选用CC-Link通信，价格另议），教师端电脑（主站）分别跟PLC主机（从站）实行直接通信实训（即实行1：N通信），任一台PLC主机（主站）跟PLC主机（从站）实行直接通信实训（即实行N：N通信）。

三、技术功能

1、写入电源：三相四线（～380V±10%  50Hz）

2、作业环境：温度（℃）（℃）-10℃～+40℃  相对湿度＜85%（25℃）

3、装置容量（KV）（KV）（KV）：300VA

4、重量（kg）（kg）（kg）：160Kg

5、外观尺寸：160×75×150 cm3

四、装置含有概括

（一）电源

 1、电源写入:作业电压（V）（V）（V）380V±5%(50Hz)，写入时指示灯亮。

 2、电源输出：有保险丝和漏电保护开关二级保护功能。输出三相交流ACACAC380V作业电压（V）（V）（V）有三只高精确度电压（V）（V）（V）表指示 ，经过启停按钮控制三相交流ACACAC电压（V）（V）（V）输出。

A组:直线DC电压（V）（V）（V）+5V/3A输出，有高精确度直线DC电压（V）（V）（V）表指示电压（V）（V）（V）输出，过流自动保护功能。

B组: 直线DC电压（V）（V）（V）24V/2A输出，有高精确度直线DC电压（V）（V）（V）表指示电压（V）（V）（V）输出，过流自动保护功能。

C组:低压直线DC稳压电源，电压（V）（V）（V）+12V/-12V输出，电流（A）（A）（A）2A。

D组: 0-30V直线DC稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流（A）（A）（A）2A，设定有预设式限流保护功能。

E组:恒流源，提供0-20mA恒流源

F组:一相市电输出，供用户自备仪表器具使用。

互联网型PLC实训装置,机械制造及自动化实训台

一、设备基础简介
机械装调实训台依据《高等职业学校专业教学标准》及行业标准，集合各职业院校“机械制造与自动化”、“机电设备装配与维修”、“机械装配”、“机械设备装配与自动控制”、“工程机械运用与维护”等专业的培养目标而研制。经过项目实训主要培养学员认知阅读装配图和零件图;机械部位件的装配与调动；电气控制线路的设计与维修；变频器、伺服电动机及驱动器、步进电动机及驱动器应用；plc控制程序语言编写与调动测量试验；机械设备装调与整机运行等职业能力，提升学员在机械设备、机电设备企业及相关行业一线工序技艺装配与实施、机电设备装配调动测量试验和维修、机械设备电气控制、机械加工重量（kg）（kg）解析与控制、基层生产管理等岗位的就业能力。
二、功能特别点
1. 拟真度高 装置可模拟真实数控冲床加工零件，经过送料系统、定位系统、冲压系统以及冷冲压模具的联合动作，可对厚度5mm以下铝板实行精确加工。编程完成后运行即可实行零件自动加工，贴近工业现场实际实操。
2. 实操性强 依据相关国家职业标准、行业标准和岗位要求设定各种实际作业任务，以职业实践活动为主线，经过“做中学”，真正提升学员的动手技能和就业能力。
3. 模型块化设计 由多种机械部位件包括，既可将各部位件作为单独的模型块实行实训，也可将各部位件包括综合的机械系统实行实训。
4. 综合性强 装置可完成机械设备装配与调动、电气设计与线路连接、PLC和触摸屏程序语言编写、机电联调、装配精确度检验测量试验等经经典型作业任务，适用实训教学、工程培训及职业竞赛的需要。
三、技术功能
a) 写入电源：三相四线（或三相五线） ～380V±10% 50Hz
b) 作业环境：温度（℃）（℃）-10℃～+40℃  相对湿度≤85%（25℃）  海拔＜4000m
c) 装置容量（KV）（KV）（KV）：＜2.0kVA
d) 外观尺寸：
1100mm×700mm×1500mm（实训台）
400mm×700mm×900mm（控制台）
 800mm ×600mm×1800mm（电气控制储物储物储物柜）
1200mm×600mm×1500mm （实操台
e) 安全保护：设定有电流（A）（A）（A）型漏电保护，安全符合国家标准。
