一、设备简介

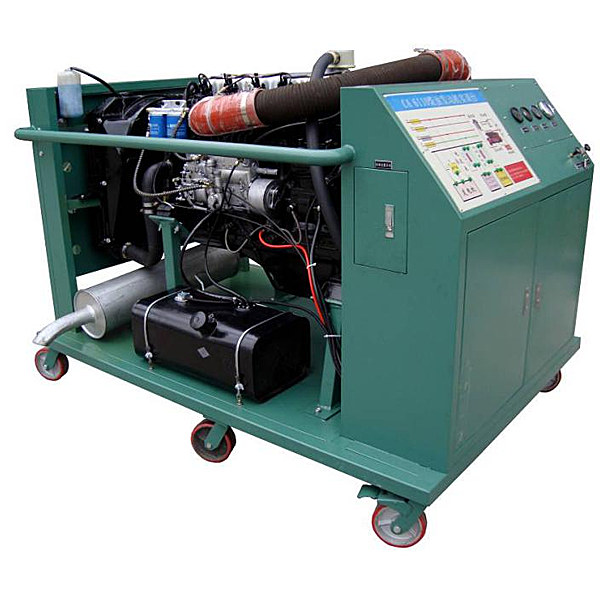

该设备应用翻新WD615柴油发动机为基础，可运行发动机，实行起动、加快速度、减慢速度等工况的实践实操，真实展示普通柴油发动机的包括构造和作业过程。
二、功能特别点
1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的包括构造和作业过程。
2.实训台实操实操操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操实操操作面板打印有永不褪色的彩色电子线路图；学员可直观对照电子线路图和柴油发动机实物，认知和解析控制系统的作业原理。
3.实训台实操实操操作面板上装配备装备装备有汽车仪表，可就地就地就地实时显露发动机转动速度、水温、机油压力灯、充电指示灯等功能数值改变。
4.实训台实操实操操作面板上装配备装备装备有检验测量试验端子、可直接在实操实操操作面板上检验测量试验各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压（V）（V）（V）、电流（A）（A）（A）、信号等。
5.实训台配备装备装备装备有油门控制装置，可便利对发动机加快速度减慢速度。
6.实训台配备装备装备装备有电源总开关、水箱防护罩、飞轮防护罩等装配保护装置。
7.实训台底座应用钢构造焊接，表面应用喷烤漆工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
8.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）




柴油发动机构造与维修实训台,电气设备及二次部分实训台

一、概 述

本装置是为了适应高职高专教育改革与发展的需要，以培养技术技能型人才而研发的设备，其中电气设备主要含有概括互感器和开关电器，应用实物，配备装备装备有与该实物相关的装配接线和运行实操，增强了感性认知，强化了现场应用知识；二次部分主要含有概括断路器的控制线路与信号线路；中央信号和其他线路等。

本装置适用来发电、供电和电力自动化等相关专业的实训教学，也可供从事继电保护及二次线路的设计、装配和运行的工程技术人员参考。

二、实训内容

（一）互感器实训内容

1.电压（V）（V）（V）互感器特性测量试验

2.电压（V）（V）（V）互感器接线方法

3.电流（A）（A）（A）互感器特性测量试验

4.电压（V）（V）（V）互感器接线方法

（二）开关电器实训内容

1.塑壳断路器的原理与接线

2.隔离开关的原理与接线

3.负荷开关的原理与接线

4.自动重合闸的原理与接线

（三）二次部分实训内容

1.信号继电器

2.中间继电器

3.冲击继电器

4.闪光继电器

5.断路器的基础控制线路

6.断路器的防“跳跃”闭锁线路

7.灯光监测的断路器的控制线路

8.灯光和音响监视的断路器控制线路

9.有信号继电器的信号起动线路

10.重复动作手动复归的中央信号装置

11.重复动作自动复归的中央信号装置

12.闪光信号装置

（四）考核项目

1.音响监视的断路器控制线路

2.不重复动作的中央信号装置

3.自动重合闸前加快速度保护
