东风柴油共轨发动机实训装置

东风柴油共轨发动机实训装置,工业互联网控制所以装置


一、设备简介

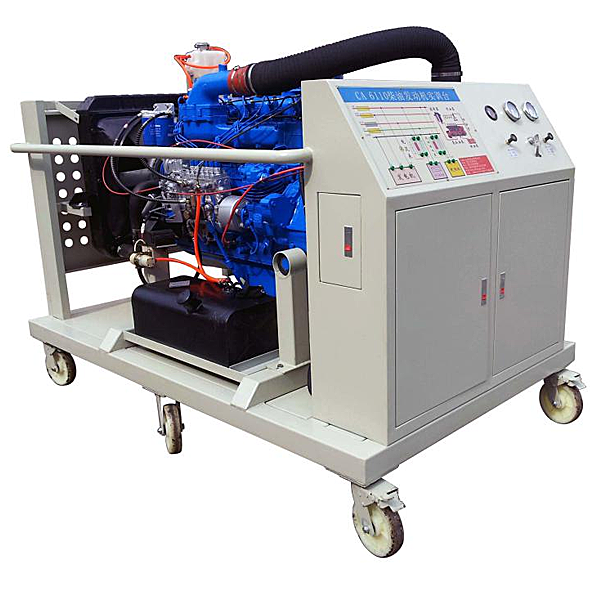

该设备应用翻新CA6110柴油发动机为基础，可运行发动机，实行起动、加快速度、减慢速度等工况的实践实操，真实展示普通柴油发动机的包括构造和作业过程。
二、功能特别点
真实可运行的普通柴油发动机，充分展示普通柴油发动机的包括构造和作业过程。
实训台实操实操操作面板应用4mm厚耐腐蚀、耐创击、耐污染、防火烧烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操实操操作面板打印有永不褪色的彩色电子线路图；学员可直观对照电子线路图和柴油发动机实物，认知和解析控制系统的作业原理。
实训台实操实操操作面板上装配备装备装备有汽车仪表，可就地就地就地实时显露发动机转动速度、水温、机油压力灯、充电指示灯等功能数值改变。
实训台实操实操操作面板上装配备装备装备有检验测量试验端子、可直接在实操实操操作面板上检验测量试验各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压（V）（V）（V）、电流（A）（A）（A）、信号等。
实训台配备装备装备装备有油门控制装置，可便利对发动机加快速度减慢速度。
实训台配备装备装备装备有电源总开关、水箱防护罩、飞轮防护罩等装配保护装置。
实训台底座应用钢构造焊接，表面应用喷烤漆工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）（3D）（3D）模型，经过点击零部位件显露零部位件名称，可360°全方位旋转、放大、缩小、平移，同时可经过位移零部位件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部构造。




东风柴油共轨发动机实训装置,工业互联网控制所以装置

一、设备基础简介

本装置是装置，做到一机多用、资源共享、便利管理、plc部分模仿实际工业控制过程中经经典型的控制对象，它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构检验自己编写程序的正确性，掌控把握PLC的实际应用，增强学员对PLC的学习掌控把握掌控把握掌控把握兴趣。设备应用箱式挂式模型块件式，便利实训内容拓展和用户第二次研发。自设备推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、实操简便便利，对学员理解和掌控把握可编程控制器的控制原理和实操方法。加快学习掌控把握掌控把握掌控把握PLC的编程方法。全部设定有极大的帮助。

二、主要设备含有概括

（1）逻辑控制单元

西门子S7-1200可编程控制器套件1套

1) 控制器CPU 含有概括写入/输出：14 路数字量写入 24V直线DC写入，10路晶体管输出24 V直线DC，2路模仿量写入0 - 10V DC或0 – 20mA；供电：直线DC DC 24 V；可编程数值存储区：50 KB

2) 模仿输出模型块 1路模仿量输出 12BIT +/- 10VDC / 0-20 mA

3) 模仿器模型块 8 POSITION

4) 以太网电缆

5) 工程组态系统wincc（含授权）

6) 数字量写入输出模型块 8写入24V DC/ 8输出继电器

电源模型块，写入：120/230V AC，输出：24V DC/2.5A

7）全部I/O口均应用插接和端接两种方法。

（2）数值可视化单元

应用西门子KTP700人机界面HMIHMI KTP700BASIC PN

1）1个HMI基础型色彩 PN，基础面版，按键和触摸实操，7“ TFT 显露屏， 65536 色，PROFINET 连连接口；

2）1个适用来10/100MBIT/S 的非管理型工业以太网交换机；

3）全部I/O口均应用插接和端接两种方法。

（3）工业远程IO单元

选用西门子新一代工业分布式远程I/O系统ET200SP

1) 1根 标准装配轨道, 长度: 483 mm

2) 1个 Profinet Net互联网连连接口模型块

3) 1个 数字量写入模型块 8写入24VDC/0.5A

4) 1个 数字量输出模型块 8输出24VDC/0.5A

5) 2个 RJ45总线适配器

2个 底座单元，类型 A0, 2个分离的馈电终端 (数字量/模仿量） 24VDC/10A

6）全部I/O口均应用插接和端接两种方法。

（4）外置写入/输出连连接口单元

1套 提供与传感器/执行器或者原有教学设备实行信号连接，以及与选配的桌面型分拣装置和桌面水塔水位实行信号连接的平台

1) 8个 数字量写入快速连连连接口

2) 8个 数字量输出快速连连连接口

3) 6个 24VDC电源快速连连连接口

4）全部I/O口均应用插接和端接两种方法。

（5）创意搭建控制对象

1套 含有多个传感器/执行器单件，为学员提供从单个对象控制到简便控制系统搭建的实践平台。含有概括：

1) 1个 直线DC电动机工业级升降器，电压（V）（V）（V）界限：直线DC DC 20.4 - 28.8 V，推杆最大行程：200mm，内部带安全限位

2) 1个 电感式接近开关，电压（V）（V）（V）界限：直线DC DC 20.4 - 28.8 V，检验测量试验距离：1.5~15mm

3) 1个 反射式光电开关，电压（V）（V）（V）界限：直线DC DC 20.4 - 28.8 V，检验测量试验距离：>0.5m

4) 1个 急停开关，旋转复位，常开/常闭可选
